공작기계 가이드웨이 진직도 측정은 기계 설치 후 5년이 지나도 공차를 유지할 수 있는지를 조용히 결정하는 검사 중 하나입니다. 가이드웨이가 진직도에서 벗어나면 오차는 레일에만 머물지 않습니다. 이는 위치 결정, 절삭 품질, 반복 정밀도 및 기계에서 생산되는 부품에까지 영향을 미칩니다. 진직도 검사는 작은 부분이지만, 그 후속 영향은 결코 작지 않습니다.
이 글에서는 기계 제작사와 서비스 기술자가 실제로 사용하는 세 가지 방법, 각 방법의 장점과 작업 속도를 늦추는 단점, 그리고 API XD Laser-3D와 같은 위치 감지 레이저 간섭계가 설치 및 조정 작업을 어떻게 변화시켰는지에 대해 자세히 설명합니다.

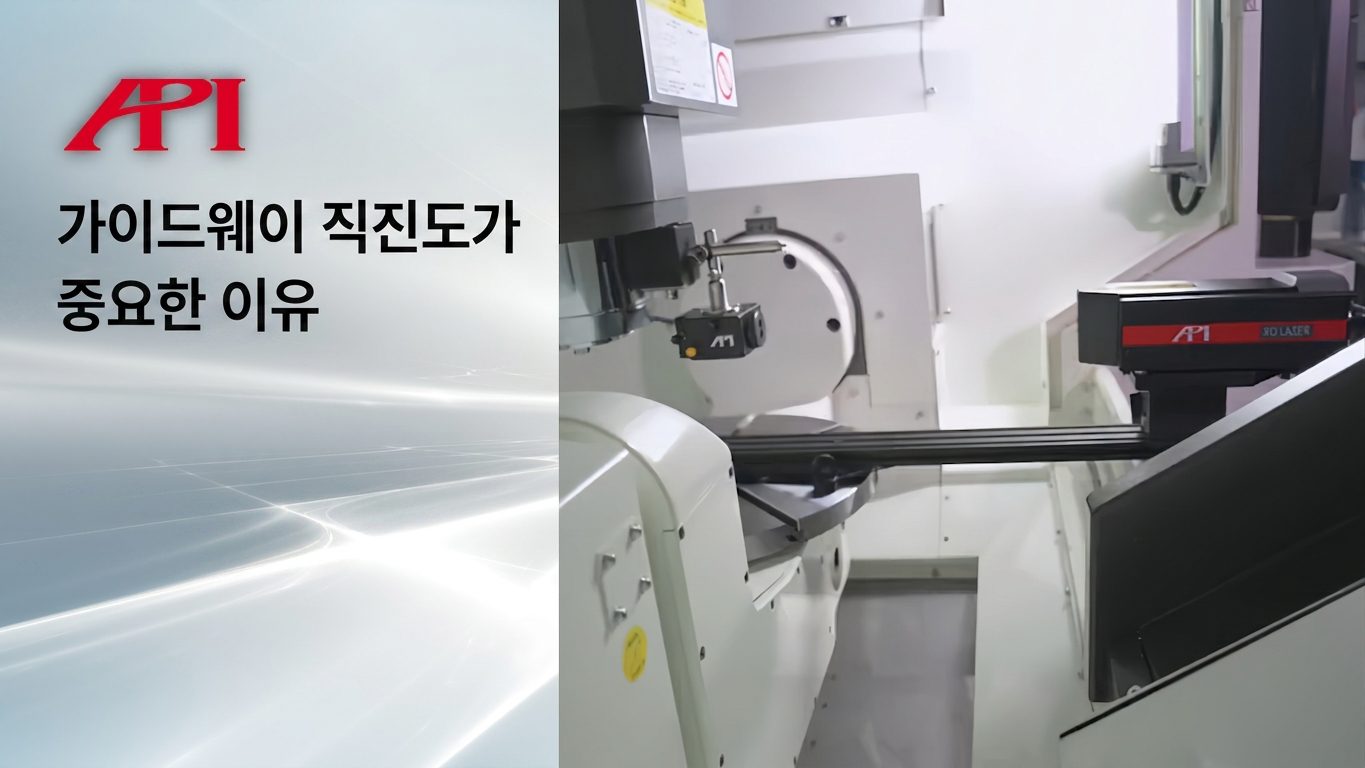

가이드웨이 진직도가 공작기계 성능을 결정하는 이유
가이드웨이는 움직이는 캐리지가 이동하는 레일입니다. 스핀들 하우징, 공구 터렛, 작업 테이블, 갠트리 빔 등 제어된 직선으로 움직여야 하는 모든 것은 일종의 가이드웨이 위에 놓입니다. 이 레일이 곧지 않으면 제어된 선도 곧지 않게 되며, 기계가 만드는 모든 절삭에 그 오차가 반영됩니다.
가이드웨이 맥락에서 “진직도”의 실제 의미
이 맥락에서 진직도는 캐리지의 실제 경로가 완벽하게 곧은 기준선에서 벗어난 편차를 의미하며, 수직(운동 축에 대한 상하)과 수평(좌우)의 두 평면에서 측정됩니다. 두 평면 모두 중요합니다. 가이드웨이는 한 평면에서는 평평하지만 다른 평면에서는 처질 수 있으며, 단일 평면 검사에서는 통과되더라도 부품은 직각이 맞지 않게 가공될 수 있습니다.
이것이 가이드웨이 진직도가 일반적인 GD&T(기하공차) 진직도와 다른 점이기도 합니다. 3차원 측정기는 스타일러스를 모서리를 따라 움직여 완성된 부품의 진직도를 검사할 수 있습니다. 하지만 가이드웨이는 다릅니다. 가이드웨이 진직도 측정은 움직이는 질량이 자체 베어링 하에서, 때로는 5~6미터의 이동 거리에 걸쳐 두 평면에서 동시에 실제로 취하는 경로를 측정하는 것입니다. 따라서 사용되는 도구도 다릅니다.
공차를 벗어난 가이드웨이의 후속 비용
가이드웨이가 작동 길이 전체에 걸쳐 단 10~20마이크로미터만 벗어나도, 그 증상은 원인을 추적하기 어려운 곳에서 나타납니다. 공작물 전체에 걸쳐 홀 위치가 패턴에서 벗어나고, 긴 경로의 표면 조도가 저하됩니다. 절삭 부하가 공구 경로가 가정한 대로 분산되지 않아 공구가 불균일하게 마모됩니다. 반복 정밀도가 틀어지면 작업자는 레일이 문제임에도 불구하고 프로그램을 탓하기 시작합니다.
이것이 기계 수명 주기 중 세 시점, 즉 최초 설치 시, 서비스 또는 충돌 복구 후, 그리고 재교정 주기(ISO 230-1은 생산용 CNC 장비에 대해 연간 검사를 권장)에 진직도를 검사하는 이유입니다. 이 시점들 중 어느 한 순간이라도 진직도가 잘못되면, 기계가 가진 다른 모든 기하학적 보정은 약한 기초 위에 세워진 것과 같습니다.
공작기계 가이드웨이의 진직도는 어떻게 측정하는가?
진직도는 캐리지의 실제 경로를 알려진 직선 기준과 비교하여 측정합니다. 이 기준은 물리적인 엣지, 평행 광선 또는 레이저 간섭계의 경로가 될 수 있습니다. 어떤 방법을 선택할지는 가이드웨이의 길이, 정확도 목표, 그리고 측정과 동시에 기계를 실시간으로 조정해야 하는지 여부에 따라 결정됩니다.
인정된 세 가지 방법
오래된 순서대로 세 가지 방법은 다음과 같습니다.
- 스트레이트 엣지와 다이얼 인디케이터. 물리적 기준, 기계적 판독. 짧은 가이드웨이와 신속한 현장 점검에 적합합니다.
- 오토콜리메이터. 축을 따라 여러 지점에서 각도 기울기를 측정한 다음, 수학적으로 진직도 프로파일을 재구성합니다. 스트레이트 엣지보다 측정 범위가 길지만 속도가 느립니다.
- 위치 감지 검출기가 장착된 레이저 간섭계. 위치 결정, 반복 정밀도, 백래시를 포착하는 동일한 측정 과정에서 두 진직도 평면을 직접 측정합니다. 전체 작동 길이에 걸쳐 더 빠르고 사용하기 쉽습니다.
각 방법은 나름의 역할이 있습니다. 1미터 축에 대한 빠른 점검에는 여전히 스트레이트 엣지가 적합합니다. 더 긴 축, 정확도가 중요한 경우, 또는 측정과 동시에 기계를 조정해야 하는 경우에는 레이저 간섭계가 우수합니다.
가이드웨이 진직도에 대한 ISO 표준은 무엇인가?
두 가지 표준이 적용되며, 기계 담당팀이 종종 혼동합니다.
ISO 2768-2는 완성된 부품에 대한 일반적인 기하 공차를 설정합니다. 즉, 도면에 더 엄격한 한계가 명시되지 않은 부품에 대한 포괄적인 사양입니다. 이는 기계에서의 성능이 아닌, 제조된 레일 자체에 적용됩니다.
ISO 230-1은 공작기계에 특화된 표준입니다. 이 표준은 선형 축의 진직도를 수직 및 수평 평면에서 어떻게 측정해야 하는지, 그리고 테스트가 유효한 조건 등 운동 축에 대한 기하학적 정확도 테스트를 정의합니다. 제작사가 진직도 사양과 함께 기계를 출하할 때, 그 사양은 거의 항상 ISO 230-1에 따라 작성됩니다.
대부분의 교정 작업에서는 ISO 230-1이 기준 문서가 됩니다.
방법 1: 스트레이트 엣지와 다이얼 인디케이터

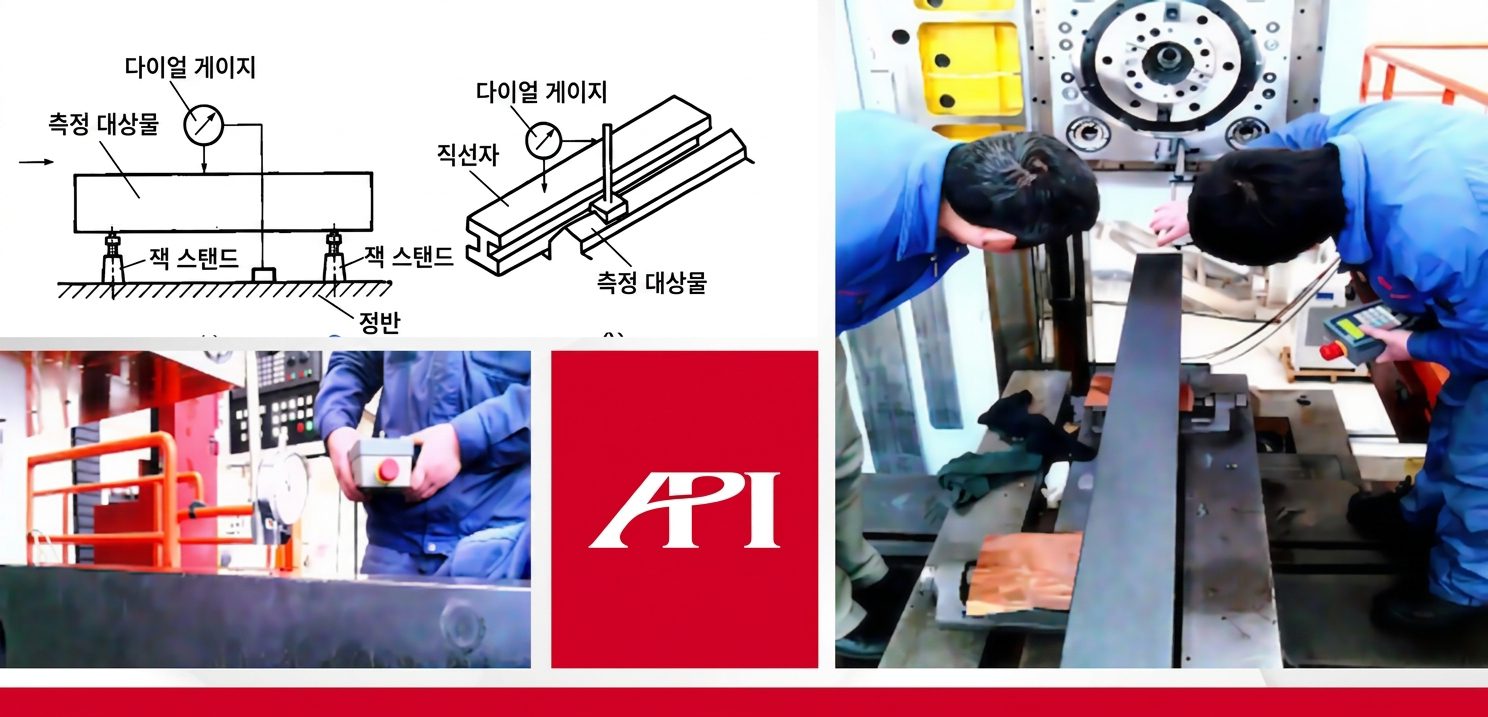

스트레이트 엣지 방법은 공작기계의 역사만큼이나 오래되었습니다. 정밀하게 연마된 강철 또는 화강암 스트레이트 엣지를 축을 따라 고정하고, 다이얼 인디케이터가 표면을 따라 움직이면, 작업자가 이동 경로의 각 지점에서 편차를 읽습니다.
설치 및 절차
스트레이트 엣지는 자체 처짐을 최소화하는 지점(에어리 포인트, Airy points)에 지지되고, 인디케이터는 한쪽 끝에서 영점 조정되며, 길이를 따라 일정한 간격으로 측정값을 읽습니다. 이 숫자들은 편차 곡선으로 그려지며, 최대-최소(peak-to-valley) 값이 진직도 오차가 됩니다.
1미터 이하의 짧은 가이드웨이에서 단일 평면을 검사하는 경우, 이 방법은 신뢰할 수 있고 저렴하며 추적 가능합니다. 저희는 여전히 소형 정밀 선반이나 공구실 밀링 머신의 건전성 확인을 위해 이 방법을 추천합니다.
긴 가이드웨이에서 이 방법의 한계
문제는 가이드웨이가 스트레이트 엣지보다 길어질 때 시작됩니다. 2미터 길이의 화강암 스트레이트 엣지는 100kg이 넘어가며 이동 자체가 큰 작업입니다. 4미터 축은 한 번의 설치로 전체를 커버할 수 없으므로, 스트레이트 엣지를 재배치하고 측정값을 이어 붙여야 하는데, 이 과정에서 자체적인 오차가 발생합니다.
작업자 요인도 있습니다. 다이얼 인디케이터의 측정값은 작업자가 어떻게 접촉시키는지, 인디케이터 팁이 얼마나 직각인지, 그리고 바늘이 완전히 멈추지 않을 때 작업자가 어떻게 해석하는지에 따라 달라집니다. 두 명의 기술자가 동일한 장비로 동일한 축을 측정하면 몇 마이크로미터의 차이가 발생할 수 있으며, 전체 길이에 걸쳐 공차가 10~20마이크로미터일 때 이는 의미 있는 차이입니다.
부피가 크고, 느리며, 주관적입니다. 스트레이트 엣지는 짧은 축에서는 여전히 유용하지만, 가이드웨이가 길어지면 기계 담당팀은 다른 방법을 찾게 됩니다.
방법 2: 오토콜리메이터

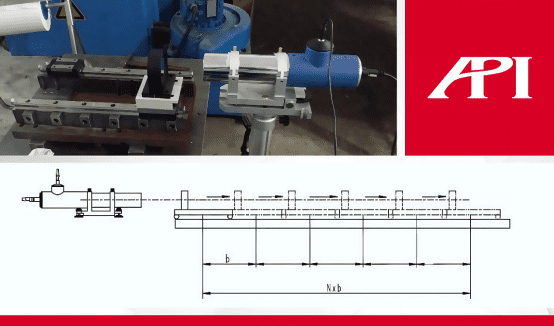

오토콜리메이터는 반사 타겟의 미세한 각도 편차를 측정합니다. 가이드웨이에서는 거울을 캐리지에 장착하고, 오토콜리메이터는 축의 한쪽 끝에 고정합니다. 캐리지가 움직임에 따라 이동 경로의 각 구간에서 거울의 각도 기울기가 기록됩니다. 이 각도 측정값들을 수학적으로 적분하여 진직도 편차 곡선을 생성합니다.
오토콜리메이터 진직도 측정의 원리
수학적 원리는 간단합니다. 각 지점에서의 각도 기울기와 지점 간의 간격을 알면 캐리지가 이동한 경로를 재구성할 수 있습니다. 오토콜리메이터는 편차를 직접 측정하는 것이 아니라 기울기를 측정하며, 작업자(또는 소프트웨어)가 적분 단계를 통해 기울기를 편차로 변환합니다.
이 변환 과정에서 이 방법의 특성이 드러납니다. 축이 길수록 더 많은 지점을 측정하게 되고, 적분 과정에서 누적 오차가 커질 수 있습니다. 최신 디지털 오토콜리메이터는 안정된 기계에서 이 문제를 잘 처리합니다. 또한 완전히 광학적인 방식이므로 캐리지를 방해할 수 있는 접촉 압력이 없습니다.
장점과 한계
오토콜리메이터는 스트레이트 엣지보다 측정 범위가 길고, 바닥 공간을 덜 차지하며, 더 깨끗한 디지털 측정값을 제공합니다. 안정적이고 완전히 조립된 기계에서 순수하게 진직도 작업만 하는 경우, 이는 합리적인 선택이며 많은 교정 실험실에서 여전히 사용하고 있습니다.
하지만 단순히 숫자를 수집하는 것 이상의 작업일 때 한계가 드러납니다. 오토콜리메이터는 작업자에게 다음에 무엇을 해야 할지 직관적으로 알려주지 않습니다. 데이터는 각도 추적으로 나오므로, 작업자는 이를 기계의 실시간 조정으로 변환해야 합니다. 보통 측정을 중단하고, 수정하고, 다시 측정하여 추적이 개선되었는지 확인하는 과정을 반복해야 합니다. 기계를 신속하게 사양에 맞추는 것이 목표인 서비스 출장에서 이러한 반복 작업은 비용이 많이 듭니다.
또한 오토콜리메이터를 사용하면 위치 결정 정확도, 반복 정밀도, 백래시 등 다른 모든 파라미터에 대해 별도의 설치가 필요합니다. 각 검사는 별도의 장비로 수행되는 별개의 작업입니다. 다음 방법은 이러한 단편화를 제거합니다.

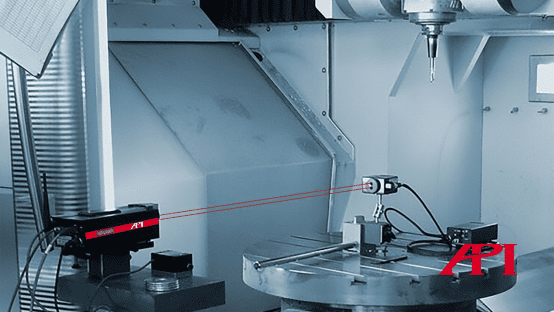

방법 3: 레이저 간섭계 진직도 측정 (XD Laser-3D)
레이저 간섭계는 공작기계 교정의 현대적인 표준입니다. 레이저 소스가 기준 빔을 설정하고, 캐리지에 장착된 역반사경이 빔을 반사하면, 간섭계가 캐리지가 움직일 때 광경로 길이의 변화를 측정합니다. 이 측정은 이동 미터당 약 0.5마이크로미터의 위치 결정 정확도를 제공하며, 이는 기계적 방법보다 최소 한 자릿수 이상 우수합니다.

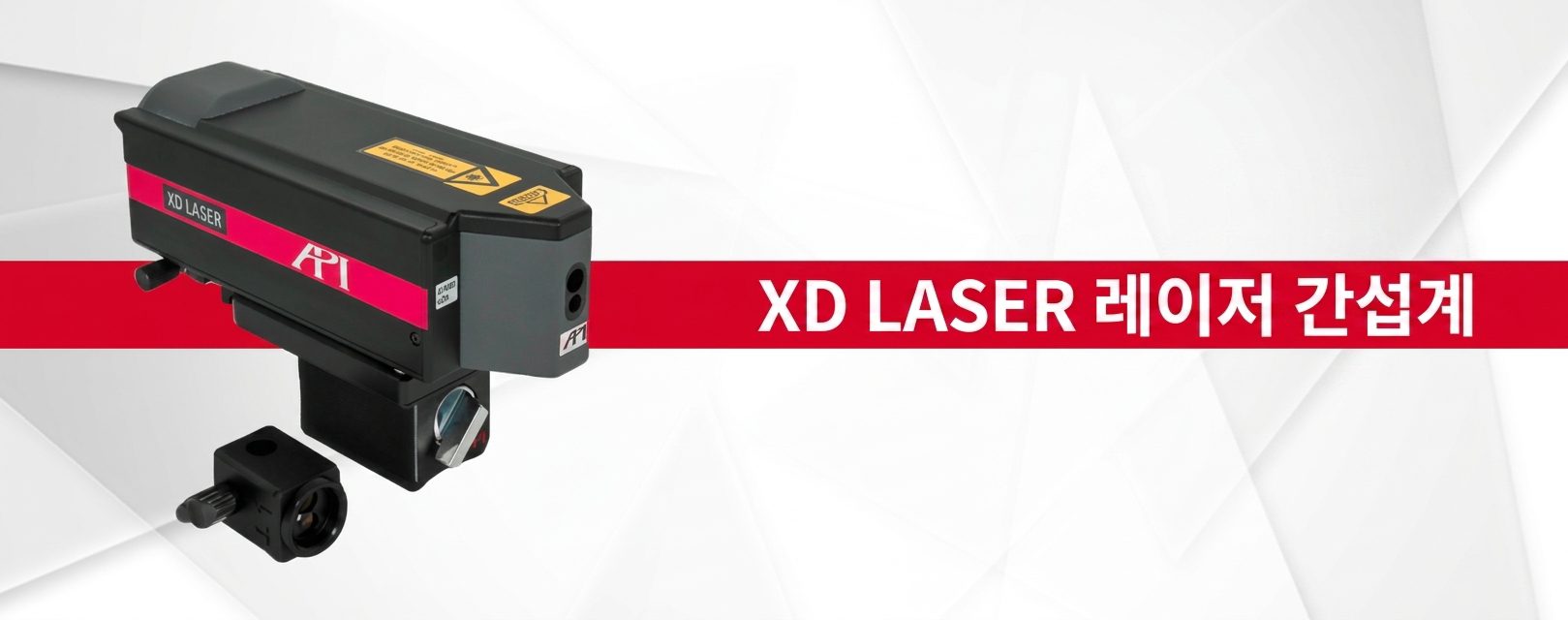

API XD Laser-3D는 반사경 자체에 위치 감지 검출기(PSD)를 통합하여 레이저 간섭계를 한 단계 더 발전시켰습니다. 이로 인해 시스템이 한 번의 설치로 포착할 수 있는 데이터가 달라집니다.
PSD 장착 간섭계가 한 번의 설치로 진직도를 포착하는 방법

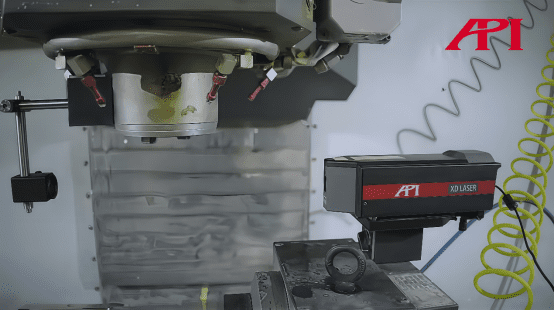

표준 선형 레이저 간섭계는 빔의 축을 따라서만 측정합니다. 즉, 캐리지가 얼마나 멀리 이동했는지만 알려줄 뿐 다른 정보는 제공하지 않습니다. XD Laser-3D의 반사경 내부에 있는 PSD는 두 번째 기능을 추가합니다. 캐리지가 가이드웨이를 따라 이동할 때, 완벽하게 곧은 경로에서 벗어나는 모든 편차는 검출기에서 빔의 착지 위치를 변화시킵니다. 이 변화는 실시간 진직도 측정값으로 포착됩니다.
결과적으로 위치 결정 데이터와 진직도 데이터가 동일한 측정 과정에서 나옵니다. 두 측정 사이에 광학 부품을 변경할 필요가 없습니다. 이것만으로도 구형 방법에서는 두 개의 별도 작업으로 취급되던 설치 주기를 하나로 줄일 수 있습니다.
한 번의 측정으로 수직 및 수평 진직도 측정
PSD는 2축입니다. 캐리지가 움직일 때 수직 진직도(운동 축에 대한 상하 편차)와 수평 진직도(좌우 편차)가 동시에 기록됩니다. ISO 230-1은 완전한 진직도 사양을 위해 두 평면 모두를 요구하며, XD Laser-3D는 광학 장치를 회전하거나 센서를 재배치하지 않고도 두 가지를 모두 제공합니다.
이는 긴 가이드웨이일수록 더 중요합니다. 6미터 갠트리 축에서 기존 방식은 진직도를 위해 두 번, 위치 결정을 위해 세 번째 측정이 필요합니다. XD Laser-3D는 이 세 가지를 모두 한 번에 수집합니다. 수십 개의 축을 연달아 교정하는 설치 작업에서 시간 절약 효과는 즉시 나타납니다.
기계 조정 중 실시간 진직도 관찰
시스템을 설치하고, 가이드웨이의 시작과 끝에 두 개의 기준점을 설정하고, 진직도 데이터를 영점 조정하면, 작업자는 기계에서 조정을 하는 동안 컨트롤러에서 실시간 값을 볼 수 있습니다. 이 마지막 세부 사항은 현장 기술자들이 가장 먼저 주목하는 부분입니다.
진직도 검사는 그 자체만을 위해 존재하는 경우는 드뭅니다. 서비스 출장에서는 보고서보다 다음 생산 교대 근무 전에 기계를 공차 내로 되돌리는 것이 더 중요합니다. 실시간 관찰 기능은 측정을 안내 도구로 바꿔줍니다. 진직도 수치가 움직이는 것을 보면서 레일 마운팅이나 베어링 예압을 조정하고, 값이 사양 내에 들어오면 멈춥니다. 이러한 피드백 루프는 스트레이트 엣지나 오토콜리메이터가 직접 제공하지 못하는 것입니다.
스트레이트 엣지 vs 오토콜리메이터 vs 레이저 간섭계
어떤 방법을 사용할지 결정하는 실제적인 파라미터에 따라 세 가지 방법을 나란히 비교합니다.
| 기준 | 스트레이트 엣지 + 인디케이터 | 오토콜리메이터 | XD Laser-3D |
|---|---|---|---|
| — | — | — | — |
| 실용적인 가이드웨이 길이 | 최대 ~1 m | 최대 ~30 m | 최대 ~80 m |
| 정확도 (일반) | 5–10 µm/m | 1–2 µm/m | <1 µm/m |
| 한 번에 수직 + 수평 측정 | 불가 | 불가 (순차적) | 가능 |
| 위치 결정, 반복 정밀도, 백래시 포착 | 불가 | 불가 | 가능 (동일 설치) |
| 실시간 조정 피드백 | 수동 판독 | 간접적 | 가능 |
| 작업자 숙련도 의존성 | 높음 | 중간 | 낮음 |
| 5m 축 설치 시간 | 30–60 분 | 20–40 분 | 10–15 분 |
| 최적 적용 분야 | 짧은 공구실 축, 현장 건전성 확인 | 안정적이고 완전히 조립된 기계, 실험실 작업 | 생산용 CNC의 설치, 서비스, 재교정 |
가장 빠른 방법이 항상 올바른 방법은 아닙니다. 공구실 선반은 작업자가 이미 스트레이트 엣지를 가지고 있고 축 길이가 1미터이기 때문에 스트레이트 엣지로 점검합니다. 중장비 설치자는 다음 축이 12미터이고 일정이 빡빡하기 때문에 레이저 간섭계를 사용합니다. 작업에 맞는 도구를 선택해야 합니다.
진직도를 측정하는 데 사용되는 도구는 무엇인가?
상황에 따라 세 가지 도구가 사용됩니다.
- 정밀 스트레이트 엣지와 다이얼 인디케이터: 공차가 넉넉한 짧은 축과 신속한 현장 점검용.
- 오토콜리메이터: 팀이 전체 광학 설치를 할 시간이 있는 안정적인 기계의 중간 길이 축용.
- 위치 감지 검출기가 장착된 레이저 간섭계 (XD Laser-3D): 가이드웨이 길이, 정확도 또는 조정 속도가 중요한 모든 경우에 사용. 이는 CNC 공작기계의 현대적인 기본 도구입니다.
3차원 측정기는 완성된 부품의 진직도를 측정할 수 있지만, 가이드웨이에는 적합하지 않은 도구입니다. 가이드웨이는 정적인 공작물의 형상이 아니라, 하중을 받는 움직이는 질량의 경로이기 때문입니다.
진직도를 넘어: XD Laser가 한 번의 설치로 포착하는 다른 파라미터들
기계 담당팀이 XD Laser로 전환하는 이유는 단지 진직도 때문만은 아닙니다. 동일한 설치에서 진직도와 함께 제공되는 다른 기능들 때문입니다.
위치 결정 정확도, 반복 정밀도, 백래시
선형 축은 진직도만으로 사양이 결정되지 않습니다. 위치 결정 정확도는 명령된 위치가 실제 위치와 얼마나 가까운지를 나타냅니다. 반복 정밀도는 축이 여러 번 접근했을 때 동일한 명령 위치로 얼마나 일관되게 복귀하는지를 나타냅니다. 백래시는 축이 방향을 바꿀 때 발생하는 손실된 움직임입니다.
이 세 가지 모두 진직도를 측정하는 동일한 실행 중에 XD Laser-3D에 의해 포착됩니다. 작업자는 광학 장치를 바꾸거나, 반사경을 바꾸거나, 프로그램을 다시 실행할 필요가 없습니다. 하나의 축, 하나의 설치로 네 가지 파라미터가 나옵니다.
이는 설치 작업에서 중요합니다. 왜냐하면 파라미터들이 서로 상호 작용하기 때문입니다. 진직도는 좋지만 반복 정밀도가 느슨한 가이드웨이는 베어링 예압 문제를 가리킵니다. 반복은 잘 되지만 위치 결정 오차를 보이는 가이드웨이는 볼스크류 보정 문제를 가리킵니다. 이들을 함께 측정하면 진단이 명확해집니다.
확장: X, Y, Z, 요, 피치, 롤을 위한 XD-6D
XD Laser-3D는 선형 축을 처리합니다. 동일한 제품군의 XD-6D는 동일한 축에서 한 번에 6가지 파라미터, 즉 선형 위치, 두 방향의 진직도, 그리고 세 가지 회전 오차(요, 피치, 롤)를 측정합니다. 5축 머시닝 센터에서는 이로 인해 과거 여섯 번의 개별 설치가 필요했던 작업이 한 번으로 압축됩니다. API는 현장에서 이를 측정한 결과, 기존 간섭계 작업 흐름보다 약 5배의 검사 효율성을 확인했습니다.
6D 기능은 XD Laser 라인을 교정 장비에서 기계 성능 플랫폼으로 전환시키는 요소입니다. 동일한 광학 제품군이 설치, 서비스, 재교정 및 인증 작업에 모두 적합합니다.
재교정 시기: 설치, 서비스 및 정기 점검
진직도 점검이 필요한 세 가지 시점이 있습니다.
첫 번째는 설치입니다. 모든 새 기계는 운송 중 베어링과 마운팅 풋에 가해진 영향이 안정화된 상태로 도착합니다. 기계가 첫 생산 부품을 받기 전에 진직도가 검증됩니다. 이 순간이 레이저 간섭계가 가장 빨리 투자 가치를 회수하는 때입니다. 제작사가 빡빡한 일정 속에서 축과 축 사이를 이동하며 작업하므로, 설치 시간을 절약하는 것이 복리 효과를 낳기 때문입니다.
두 번째는 서비스 또는 충돌 복구입니다. 스핀들 충돌이나 급정지는 가이드웨이를 수십 마이크로미터 움직일 수 있습니다. 오류를 유발할 만큼 심각한 사고 후에는 기계를 생산에 복귀시키기 전에 진직도를 다시 점검 목록에 올려야 합니다. 여기서는 다른 어떤 순간보다 실시간 조정 피드백이 중요합니다. 목표는 단순히 기계가 어디에 위치했는지를 기록하는 것이 아니라, 신속하게 사양 내로 되돌리는 것입니다.
세 번째는 정기 재교정입니다. ISO 230-1은 생산용 CNC에 대해 연간 점검을 권장합니다. 고정밀 작업이나 3교대로 가동되는 기계의 경우 더 빈번한 점검이 합리적입니다. 많은 API 고객들은 추적성을 위해 XD Laser-3D 검사와 함께 ISO 17025 공인 교정 성적서를 발급받습니다.
만약 현재 유지보수 일정에 진직도가 문서화된 정기 점검 항목으로 포함되어 있지 않다면, 그것을 가장 먼저 추가해야 합니다. 편차를 조기에 발견하는 비용은 레일이 움직이는 것을 아무도 보지 못해 부품을 폐기하는 비용보다 훨씬 저렴합니다.
자주 묻는 질문
진직도는 어떻게 측정하나요?
진직도는 특정 피쳐의 경로를 알려진 직선 기준과 비교하여 측정합니다. 공작기계에서는 세 가지 방법이 인정됩니다: 짧은 가이드웨이용 스트레이트 엣지와 다이얼 인디케이터, 축을 따라 각도 편차를 측정하는 오토콜리메이터, 그리고 한 번의 측정으로 수직 및 수평 평면의 진직도를 모두 포착하는 위치 감지 검출기가 장착된 레이저 간섭계입니다.
샤프트의 진직도는 어떻게 확인하나요?
샤프트는 센터나 V-블록 사이에 장착하고 다이얼 인디케이터에 대고 회전시켜 확인합니다. 총 지시 편차(TIR)가 편차를 나타냅니다. 더 높은 정확도나 긴 샤프트의 경우, 레이저 기반 시스템은 다이얼 인디케이터를 오도할 수 있는 접촉 압력 없이 중심선을 직접 측정합니다.
진직도에 대한 ISO 표준은 무엇인가요?
완성된 부품에 대한 일반적인 진직도 공차는 ISO 2768-2에 해당합니다. 공작기계에 특화된 경우, ISO 230-1은 수직 및 수평 평면에서의 선형 축 진직도를 포함하여 운동 축에 대한 기하학적 정확도 테스트를 정의합니다.
가이드웨이 측정에서 레이저 간섭계는 얼마나 정확한가요?
최신 레이저 간섭계는 이동 미터당 약 0.5마이크로미터의 선형 위치 결정 정확도를 가집니다. 통합된 위치 감지 검출기를 사용하면, 진직도 채널은 일반적으로 표준 가이드웨이 길이에 걸쳐 약 1마이크로미터까지 분해능을 가지며, 이는 대부분의 공작기계 제작사가 작업하는 공차 범위 내에 충분히 들어옵니다.
XD Laser-3D가 오토콜리메이터를 대체할 수 있나요?
대부분의 공작기계 설치 및 조정 작업에서는 그렇습니다. XD Laser-3D는 오토콜리메이터가 제공하는 동일한 수직 및 수평 진직도 데이터를 포착하면서, 동일한 설치에서 위치 결정, 반복 정밀도, 백래시도 측정합니다. 오토콜리메이터는 여전히 광학 정렬과 같은 특정 분야에서 사용되지만, 공작기계 축에서는 레이저 간섭계가 작업을 더 빨리 처리합니다.
