API RADIAN LASER TRACKER

MESURE DE MMT PORTABLE

80M

GAMME

SANS FIL

CONNECTIVITÉ

COMPACT

CONTRÔLEUR INTÉGRÉ

TÉLÉCHARGER LE PDF

8 HEURES

VIE DE LA BATTERIE

9 kg

EN POIDS

0,7 μm

PRÉCISION / COMPTEUR

CITATION REQUISE
L’API RADIAN Laser Tracker est disponible en 3 modèles. PRO, PLUS et CORE.

RADIAN TRACKERS LASER

L’OUTIL DE MESURE LASER LE PLUS PETIT, LE PLUS LÉGER ET LE PLUS PRÉCIS

CONÇU POUR LA DURABILITÉ

La conception compacte et rigide du laser tracker UNIBODY d’API permet l’utilisation de moteurs, encodeurs et laser montés sur arbre. L’innovation laser montée sur arbre UNIBODY minimise les erreurs de décalage d’Abbe, tout en hébergeant également la source laser, les optiques, la caméra et les principaux composants électroniques de la tête au centre du corps.

TEMPS DE RÉCHAUFFEMENT RAPIDE ET EFFICACE

L’UNIBODY, et le centrage de toutes les sources de chaleur, augmente la rapidité de la distribution de la chaleur dans tout le corps du laser tracker pendant l’échauffement ou un changement drastique de température ambiante, garantissant que le corps maintient un équilibre thermique constant tout au long de son fonctionnement, ce qui réduit le temps de préchauffage et améliore l’ efficacité de l’inspection.

STABILITÉ DE LA TEMPÉRATURE DE REFROIDISSEMENT AIR-OVER

Le moulage rigide du laser tracker UNIBODY offre un «refroidissement par air» innovant minimisant les effets thermiques, offrant une stabilité de température accrue, des temps de démarrage plus rapides et une réduction supplémentaire des erreurs de l’ équipement améliorant la qualité de mesure globale. Les lasers de poursuite des concurrents avec des lasers montés sur le côté créent des sources de chaleur déséquilibrées nécessitant des routines de préchauffage complexes et longues impliquant des périodes de stabilisation thermique prolongées avant qu’une inspection précise puisse être effectuée.

CONNECTIVITÉ SANS FIL

La construction d’un contrôleur intégré permet un fonctionnement sans câble et sans danger du laser tracker dans un site confiné. La configuration du système est réduite grâce au Wi-Fi intégré ce qui assure un fonctionnement transparent du tracker.

RECAPTURE SANS EFFORT AVEC AUTOLOCK

La fonctionnalité de verrouillage automatique Autolock permet la recapture rapide d’un faisceau laser perdu et offre une facilité d’utilisation sans effort pour les mesures de ligne de visée difficiles d’accès et interrompues. La batterie intégrée du laser tracker API offre 4 heures de fonctionnement pour les applications à distance extensibles à 8 heures avec le bloc d’alimentation externe.

LE RADIAN SÉRIE LASER TRACKER

RADIAN PLUS

PLUS fournit une fonctionnalité de suivi CORE étendue avec des sondes de balayage tactiles et laser portables et offre un suivi 6DOF.

RADIAN PRO

PRO IFM / ADM avec une précision inégalée et des fonctionnalités complètes, y compris le suivi automatisé 6DOF

RADIAN CORE

CORE offre une fonctionnalité de suivi SMR économique avec une précision de référence dans les modèles ADM de 50 m et 80 m.

API PROMESSE

Fabriqués aux États-Unis, tous les RADIAN Trackers d’API sont fournis avec la garantie de 24 mois sur les pièces et la main-d’œuvre la plus complète de l’industrie. L’API propose des contrats d’étalonnage et de maintenance de tracker tout compris qui peuvent également inclure un programme de suivi de prêt et un programme de réservation d’étalonnage à l’avance.

OBJECTIFS À MAIN

La sonde de mesure tactile vProbe et le scanner de ligne laser iScan sont des produits API qui offrent des solutions pour étendre les capacités de mesure des modèles de laser trackers RADIAN PLUS et PRO.

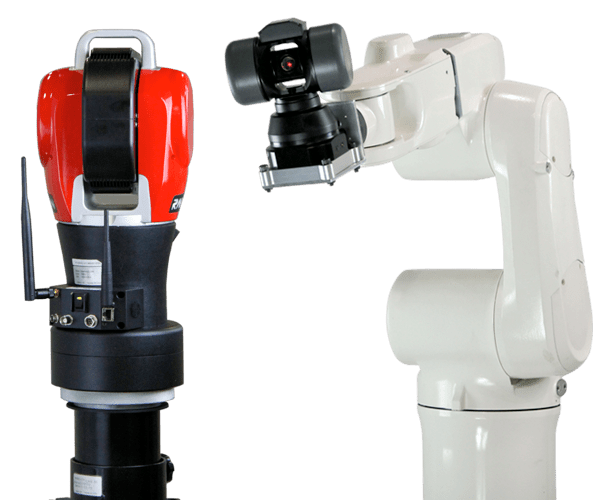

OBJECTIFS AUTOMATIQUES

Les cibles 6DOF automatisées d’ API offrent des solutions à la page pour un étalonnage dynamique des robots et des machines de grands volumes pour améliorer la performance du processus de fabrication avec un contrôle adaptatif et un résultat précis en temps réel de l’équipement réduisant les variations de processus.

CONTACT

Téléphone: 1-800-537-2720

CITATION REQUISE

CARACTÉRISTIQUES ET AVANTAGES

PORTABLE ET FLEXIBLE

Pesant moins, les 11 kg RADIAN CORE & PLUS rentrent dans une petite mallette de transport.

UNITÉ UNIQUE INTÉGRÉE

Le contrôleur intégré et le fonctionnement sans câble permettent des mesures dans des espaces confinés sans danger et permettent des déplacements plus rapides de la station.

FONCTIONNEMENT SANS FIL

La technologie sans fil intégrée réduit le temps de configuration et facilite l’utilisation.

FONCTIONNEMENT DE LA BATTERIE

La batterie intégrée du tracker offre 4 heures de fonctionnement pour les applications à distance extensibles à 8 heures avec le bloc d’alimentation externe.

NIVEAU VIRTUEL

Le niveau interne de haute précision contenu dans le laser de poursuite établit le cadre de coordonnées de gravité en un clic.

FONCTION AUTOLOCK

Rétablit automatiquement les interruptions de faisceau dans un 30 ° champ de vision.

COMPENSATION ENVIRONNEMENTALE

La précision des Radian Trackers est garantie grâce à une station météo embarquée qui compense la température, la pression et l’humidité.

PROTECTION CONTRE L’EAU ET LA POUSSIÈRE

Protection contre les infiltrations certifiée CEI 60529 contre la poussière et autres contaminants permettant le fonctionnement du laser tracker dans des environnements et des sites de production difficiles.

FONCTIONNALITÉ ÉTENDUE DU TRACKER

Gamme de sondes manuelles et automatiques offrant une mesure tactile étendue, un balayage laser et des capacités 6DOF
.

GARANTIE ET ASSISTANCE ÉTENDUES

Garantie standard de 2 ans avec une équipe d’assistance mondiale.

SPÉCIFICATIONS TECHNIQUES

Laser Technology - ADM/IFM
Maximun Distance Range (Diameter)
Wireless Operation
SMR Measurement
Hand-Held Probing (vProbe)
Hand Held Laser Scanning (iScan)
Live Camera View
Integrated Controller
Battery Operation
6DOF Active Target
6DOF Smart Track
Radian Core
ADM -3D
50m | 80m*
yes
yes
yes
10 Hours
Radian Plus
ADM -3D/6D
50m | 80m*
yes
yes
yes
yes*
yes
10 hours
yes
Radian Pro
ADM/IFM - 3D/6D
20m* | 50m | 80m*
Ethernet
yes
yes*
yes*
yes
yes
yes

*Optional

APPLICATIONS

La gamme d’ article et les accessoires de mesure RADIAN Tracker offrent des solutions de mesure de coordonnées portable et hautement flexible avec une application dans tous les secteurs.

Avec des clients français et dans le monde entier dans tous les secteurs, API a accumulé une riche expérience en matière d’application dans les secteurs de l’aérospatiale, de l’automobile, de l’énergie, de la machinerie et pièce lourde, de la fabrication des équipements agricoles, de l’armée et de la défense, des machines-outils, de l’automatisation et de l’outillage.

la laser de poursuite RADIAN excelle dans toutes les tâches , y compris la mesure dynamique par réflecteur en dimensions 3D, le palpage en points cachés, la numérisation de surface haute définition et l’extraction de caractéristiques vers l’automatisation et le contrôle de la machine. Vous avez besoin d’informations supplémentaires sur nos produits API, n’hésitez pas à nous poser des questions . Vous pouvez nous joindre via le formulaire sous Contact ou sous info.eu@apimetrology.com. Les applications incluent:

  • Alignement
  • Étalonnage
  • Mesure des pièces
  • Inspection des gabarits, des accessoires et de l’outillage
  • Ingénierie inverse
  • Robotique
  • Contrôle adaptatif
