Pourquoi l’alignement laser des arbres est essentiel à la maintenance des yachts
Les yachts évoluent dans un environnement marin exigeant. Les vagues, les vibrations du moteur, les embruns et les variations de température peuvent progressivement modifier la géométrie de la coque et du système de propulsion. Ces légers déplacements sont parfois difficiles à déceler, mais ils peuvent influer sur le fonctionnement des composants essentiels les uns par rapport aux autres.
Sur un yacht équipé d’une ligne d’arbre, l’arbre de propulsion est l’élément rotatif qui transmet la puissance du moteur à l’hélice, par l’intermédiaire du réducteur. Des paliers le maintiennent en position. Un alignement correct permet de positionner l’arbre, la sortie du réducteur et les paliers sur leur axe théorique, afin que l’ensemble tourne sans à-coups.
Un défaut d’alignement peut contribuer à l’apparition de vibrations, à l’usure des paliers et à des problèmes de propulsion. Un défaut de planéité des assises moteur ou un désalignement des paliers de gouvernail peuvent également perturber le fonctionnement. Des contrôles réguliers aident les techniciens à repérer ces évolutions et à déterminer les réglages nécessaires.
L’alignement laser des arbres à l’aide d’un laser tracker API repose sur la mesure en 3D de la position des composants de la ligne d’arbre. Ces mesures aident les techniciens à évaluer l’alignement des axes et à réaliser des réglages précis. Ce même système de mesure portable permet de contrôler la planéité des assises moteur, l’alignement des paliers de gouvernail et les éléments de structure, afin de fournir aux équipes de maintenance les données nécessaires à la planification des interventions correctives.

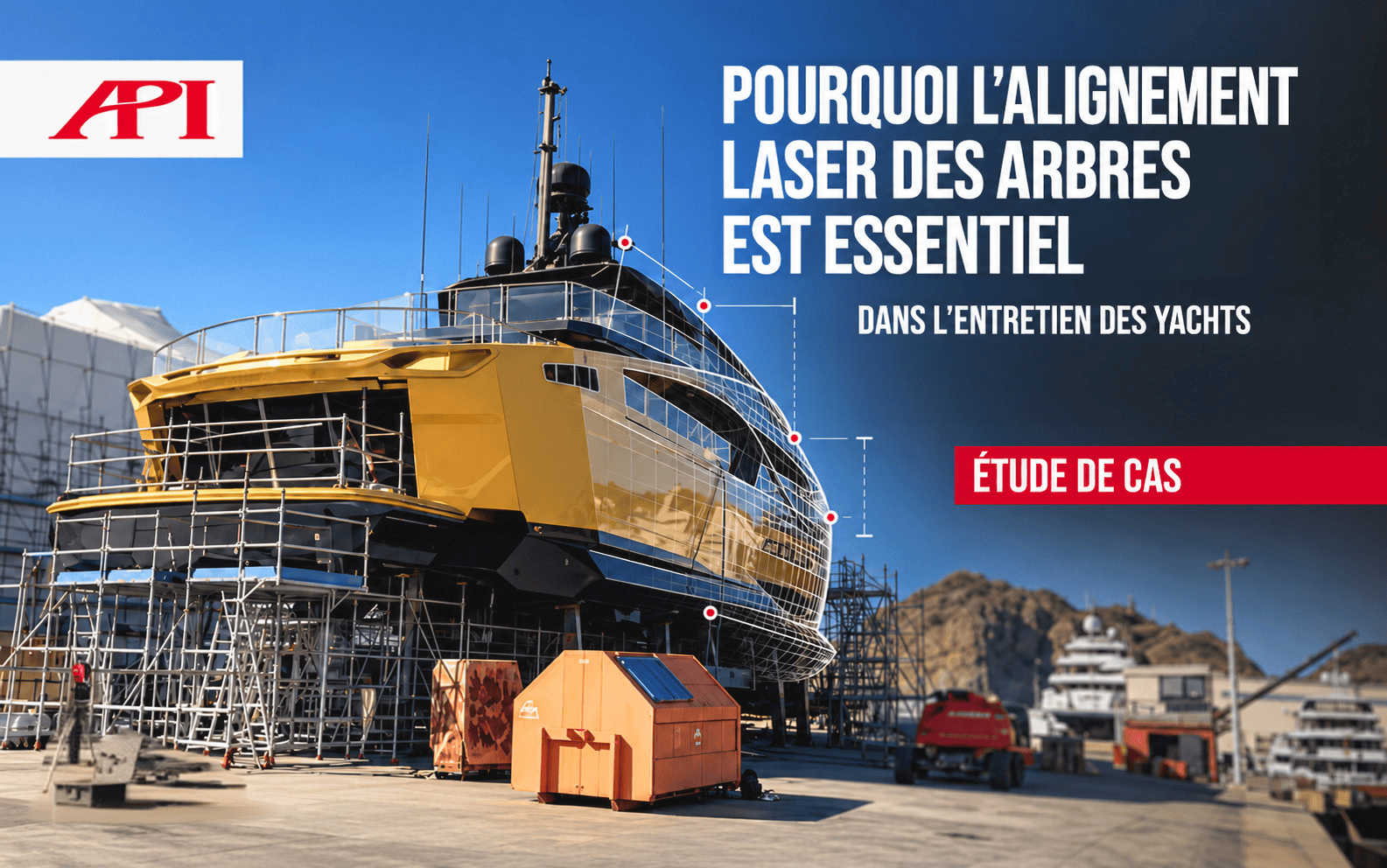

Figure 1 : Le yacht à inspecter dans cette étude de cas
Ce que nous mesurons lors de la maintenance d’un yacht
Alignement de l’arbre de propulsion : Vérifier l’alignement de l’arbre de propulsion, de la sortie du réducteur, du tube d’étambot et des paliers de support sur l’axe théorique.
Installation de l’hélice : Mesurer les angles des pales, leur position par rapport au moyeu et les jeux autour de l’hélice.
Alignement des paliers de gouvernail : Vérifier que les alésages des paliers supérieur et inférieur présentent le même axe et l’orientation prévue, afin que le gouvernail pivote librement.
Montage du moteur et du réducteur : Mesurer la planéité des surfaces de montage et la position des trous de fixation par rapport au référentiel de la ligne d’arbre.
Géométrie de la coque et de la structure : Contrôler les zones structurelles essentielles pour détecter les variations dimensionnelles susceptibles d’apparaître en service.
Positionnement des appendices : Vérifier la symétrie et les angles de montage des ailerons stabilisateurs et des autres éléments fixés à la coque.
Interfaces d’assemblage : Contrôler la position des points de fixation et des éléments de liaison pour faciliter la précision des opérations de maintenance et de remontage.
Figure 2 : Le site de mesure de cette étude de cas
Les difficultés de la mesure d’un yacht avec des outils traditionnels
Les outils traditionnels d’inspection des yachts comprennent les fils de référence, les règles de contrôle, les comparateurs à cadran et les instruments optiques. Ils permettent d’obtenir des mesures utiles, mais le contrôle de l’alignement des arbres et de la géométrie associée à l’échelle d’un grand yacht présente plusieurs difficultés.
Sensibilité à l’environnement et à la mise en place : La flèche du fil, les vibrations, les variations de température et les relevés manuels peuvent affecter la constance des mesures, en particulier sur de longues distances.
Informations 3D limitées : Des mesures locales peuvent révéler un jeu ou un faux-rond sans montrer l’ensemble des relations entre les axes des arbres, les paliers et les surfaces de montage. L’évaluation du désalignement angulaire et du décalage de position peut nécessiter des mesures et des calculs supplémentaires.
Accès et réglages répétés : Certains contrôles nécessitent le démontage ou le repositionnement de composants. La répétition des cycles de mesure, de réglage et de vérification peut prolonger la durée de la maintenance.
Transfert des points de référence : Le maintien d’une référence d’alignement commune entre la salle des machines et la poupe peut nécessiter plusieurs mises en station des instruments. Chaque transfert peut introduire une incertitude supplémentaire.
Données d’inspection dispersées : Il peut être difficile de réunir des relevés distincts pour obtenir une vision claire de l’état du yacht. Des données de référence cohérentes et des rapports visuels facilitent la comparaison des inspections et la planification des interventions correctives.
L’alignement laser des arbres avec les laser trackers API
Les laser trackers API offrent une solution de mesure 3D portable pour la maintenance des yachts et l’alignement des arbres de propulsion marine. Ils permettent aux techniciens de contrôler sur site la géométrie du système de propulsion. Selon les conditions d’accès et la nature du contrôle, les mesures peuvent être réalisées sans démonter les principaux composants.
Les laser trackers API Radian et de la série iLT mesurent la position de cibles en 3D. Les techniciens utilisent ces coordonnées pour évaluer l’alignement de la ligne d’arbre, les surfaces de montage et d’autres éléments critiques par rapport à la géométrie requise.
La démarche commence par la définition d’un système de coordonnées commun à partir de points de référence répartis autour du système de propulsion. Les techniciens relèvent ensuite les éléments accessibles des logements de paliers, des brides du tube d’étambot et des interfaces du réducteur ou du moteur à l’aide d’une cible à rétroréflecteur monté dans une sphère (SMR). Le logiciel de mesure utilise les points relevés pour calculer la position, le centre et l’axe des éléments contrôlés.
Pour l’alignement laser des arbres, le logiciel affiche les décalages de position et les écarts angulaires entre les composants mesurés. Le retour de mesure en temps réel aide les techniciens à évaluer les réglages effectués à l’aide de vérins ou de cales, puis à vérifier à nouveau l’alignement par rapport aux tolérances spécifiées. La planéité des assises moteur peut également être représentée sous forme de cartographie colorée. Lorsque l’accès direct est limité, d’autres positions du laser tracker ou un palpeur compatible, tel que le vProbe d’API, peuvent faciliter la mesure d’éléments autrement inaccessibles.
Figure 3 : Le site de mesure de cette étude de cas
L’apport des laser trackers à la maintenance des yachts
Mesure 3D précise : Un laser tracker établit un référentiel commun pour contrôler l’alignement des arbres, les surfaces de montage et la géométrie d’autres composants. Les techniciens peuvent ainsi évaluer les écarts de position et les écarts angulaires sans recourir à un fil de référence.
Efficacité des mesures et des réglages : Le contrôle de plusieurs éléments dans un même système de coordonnées peut réduire les mises en station répétées et aider les techniciens à vérifier les corrections au fur et à mesure. API indique un gain d’efficacité global de plus de 60 % par rapport aux méthodes traditionnelles pour les opérations de mesure et de réglage guidées par laser tracker portant sur l’alignement des arbres, la planéité des assises et la coaxialité des alésages des paliers de gouvernail. Les gains de temps dépendent de l’étendue du contrôle, des conditions d’accès et des conditions sur site.
Retour en temps réel et rapports clairs : Le retour de mesure en direct montre l’effet des réglages sur l’alignement. Les rapports d’inspection visuels documentent les écarts mesurés et constituent un historique pour les équipes de maintenance, les propriétaires et les experts maritimes.
Souplesse d’utilisation sur site : La portabilité des équipements et la compensation des effets de l’environnement facilitent les mesures sur les chantiers navals et les sites de maintenance. Une mise en station stable, des lignes de visée dégagées et des conditions d’utilisation adaptées restent essentielles à la fiabilité des résultats.
Un historique pour la maintenance future : La conservation de mesures liées à des références cohérentes aide les équipes à comparer la géométrie du yacht dans le temps et à repérer les évolutions pouvant justifier un contrôle complémentaire ou une intervention corrective.
Des mesures de précision pour une maintenance des yachts en toute confiance
L’alignement laser des arbres à l’aide d’un laser tracker API offre aux équipes de maintenance une vision 3D des relations entre les composants du système de propulsion. La mesure des axes des arbres, de la position des paliers et des surfaces de montage aide les techniciens à repérer les écarts, à guider les réglages et à vérifier les résultats par rapport aux tolérances spécifiées.
La même approche permet de contrôler les paliers de gouvernail, les assises moteur et les éléments de structure. Des rapports clairs et des données de référence cohérentes constituent un historique utile pour planifier la maintenance et comparer l’état du yacht dans le temps.
Pour discuter de l’alignement laser des arbres dans le cadre de votre projet de maintenance de yacht, contactez API au sujet des laser trackers et des prestations de mesure adaptés à votre application.
