Por que a precisão faz tanta diferença em grandes equipamentos da indústria do petróleo
Grandes equipamentos da indústria do petróleo praticamente não admitem erro. Quando componentes críticos saem da posição correta, mesmo que seja por pouco, o resultado pode ser vibração, desgaste prematuro, instabilidade operacional e paradas caras. Nesse cenário, medir deixa de ser apenas uma etapa de controle de qualidade. Passa a fazer parte da confiabilidade do sistema como um todo.
É justamente aí que métodos tradicionais de inspeção começam a perder eficiência. Em estruturas grandes e com geometria complexa, ferramentas mais antigas tendem a ser lentas, difíceis de repetir e pouco confiáveis quando as tolerâncias ficam apertadas. Para fabricantes e equipes de manutenção, isso cria um problema real: quanto maior o equipamento, mais importante se torna medir em 3D com rapidez e precisão.
Onde o API Radian Laser Tracker entra nessa aplicação
O API Radian Laser Tracker foi feito exatamente para esse tipo de trabalho. Ele oferece às equipes uma forma prática de capturar medições 3D de alta precisão em equipamentos de grande porte sem transformar a inspeção em gargalo.
Em aplicações na indústria do petróleo, isso significa validar posições de features, checar coaxialidade, avaliar planicidade e apoiar análises mais amplas de GD&T em grandes conjuntos. É o tipo de solução que ajuda a equipe a sair do “está perto” e chegar à confiança baseada em dados.

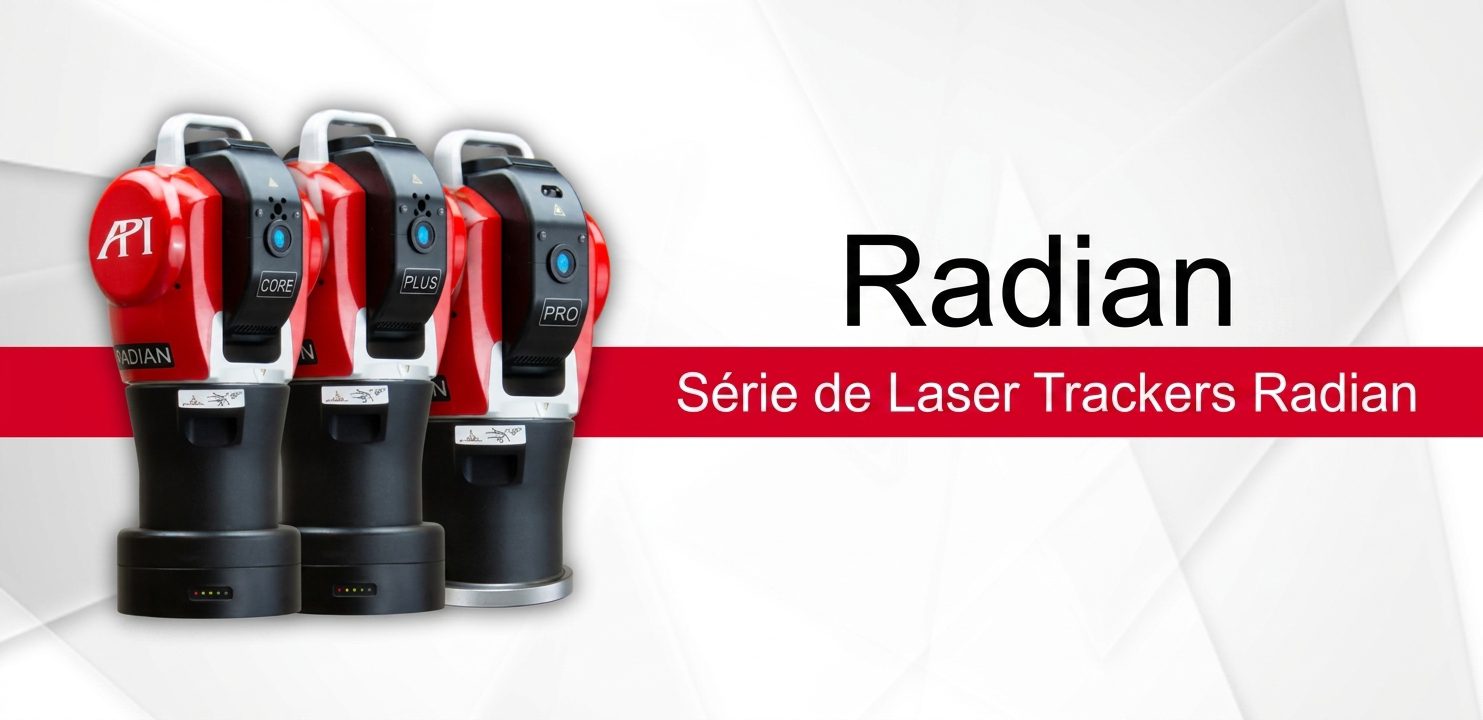

A série Radian também entrega o desempenho necessário para trabalhos de grande escala. Ela oferece precisão em nível de mícron, alcance de medição superior a 160 metros e coleta de dados de até 1000 pontos por segundo. O Radian Pro agrega medição interferométrica IFM rastreável, enquanto os modelos Plus e Core permitem operação totalmente sem fio, trazendo mais flexibilidade para diferentes ambientes de fábrica e de campo.
O desafio neste projeto

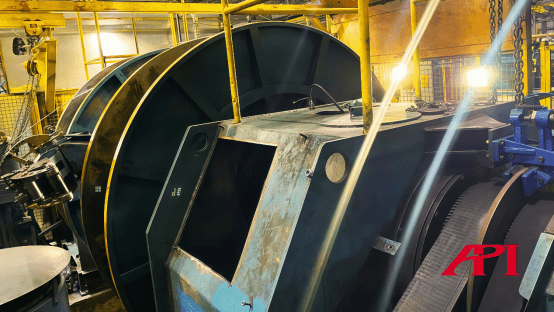

Neste caso, uma empresa sul-americana do setor de petróleo precisava calibrar e nivelar componentes importantes da instalação depois que o uso prolongado causou deslocamentos em partes do sistema. O equipamento dependia de um motor acionado por polias, então o alinhamento era crítico. Se as polias não permanecessem paralelas ou se o eixo do motor não estivesse corretamente centrado, todo o sistema poderia sofrer com instabilidade, vibração, desgaste acelerado e custos desnecessários de manutenção.
O objetivo da medição era claro: verificar a geometria com precisão suficiente para apoiar a correção, com uma tolerância exigida de 0,1 mm.
Como a medição foi realizada

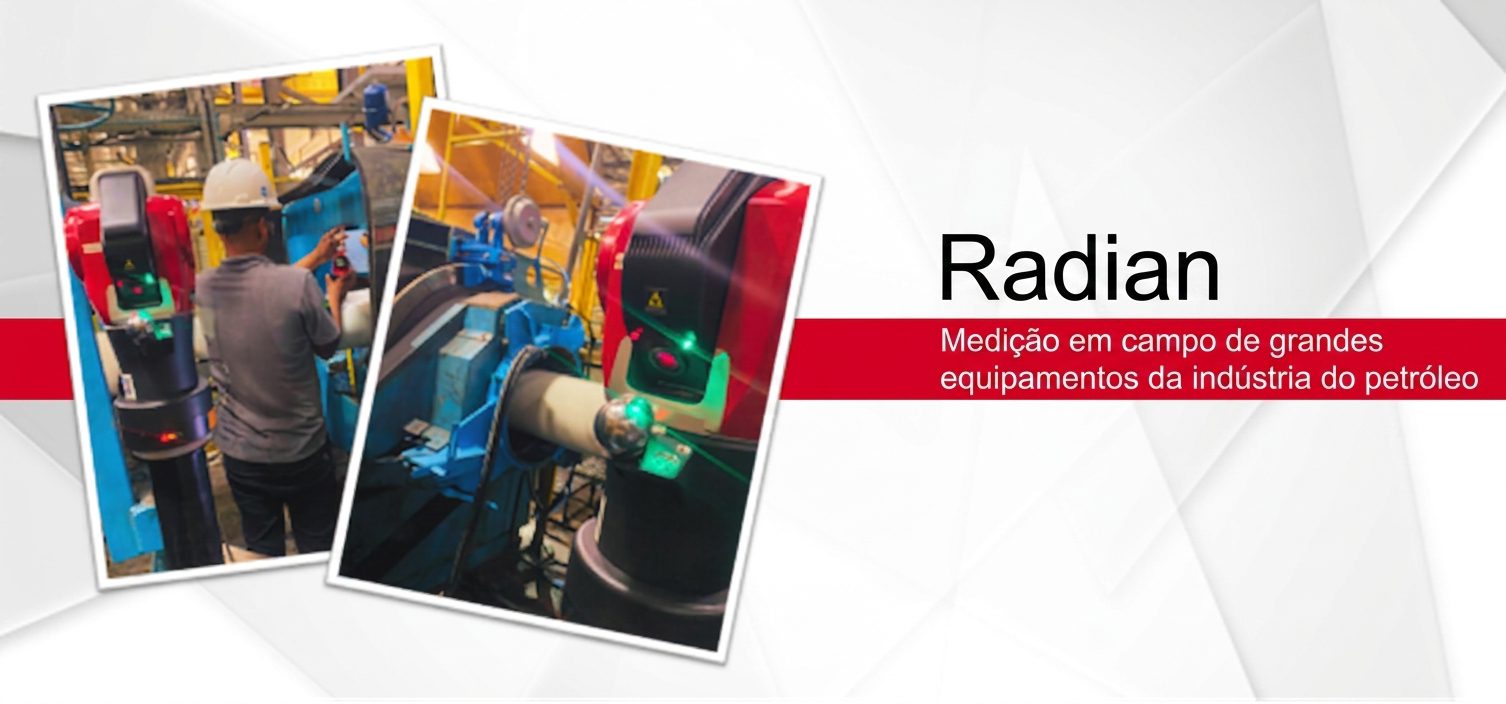

O engenheiro de medição posicionou o Radian Laser Tracker ao redor do equipamento e iniciou a coleta de dados. O operador utilizou uma esfera-alvo SMR de alta precisão com prisma integrado, permitindo que o tracker travasse no alvo e o acompanhasse em tempo real.
À medida que o alvo tocava os pontos-chave de inspeção no equipamento, o tracker capturava coordenadas 3D em alta velocidade e enviava os dados diretamente para o software de medição no laptop. Isso deu à equipe uma forma rápida e organizada de reunir as informações necessárias sem atrasar o trabalho.
Transformando dados em ação
Com os dados no software, a equipe conseguiu trabalhar com pontos e nuvens de pontos para construir linhas, planos e os recursos geométricos necessários para a análise. A partir daí, foi possível avaliar distância, perpendicularidade, paralelismo, planicidade, circularidade, centros de esfera e outras relações críticas. Também foi possível comparar os resultados medidos com os modelos CAD para identificar exatamente onde o equipamento se desviava do nominal.
É aí que o valor da medição 3D aparece de verdade. O tracker não coleta apenas números. Ele ajuda a transformar esses números em decisões, correções e relatórios que a equipe pode usar imediatamente.
Uma vantagem prática em campo
Um dos recursos mais úteis do sistema Radian é a possibilidade de apoiar ajustes em tempo real. Durante a montagem ou a correção, o operador pode posicionar a esfera-alvo em um componente e acompanhar sua posição ao vivo. O software mostra tanto a direção quanto a magnitude do desvio, facilitando muito o ajuste da peça para a posição correta.
Esse tipo de feedback ao vivo é especialmente valioso em grandes equipamentos da indústria do petróleo, onde mover um componente raramente é algo rápido ou simples. Em vez de depender de várias checagens por tentativa e erro, a equipe consegue ajustar com base em informação concreta enquanto trabalha.

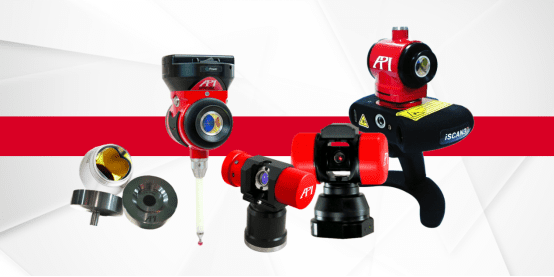

A API também amplia a plataforma com acessórios para medição de pontos ocultos, medição de furos profundos, scanning, medição de trajetória e aplicações 6DoF. Isso dá ao sistema flexibilidade para lidar com mais de um tipo de desafio de inspeção.
O principal takeaway
Este estudo de caso mostra bem por que os laser trackers funcionam tão bem em grandes equipamentos da indústria do petróleo. Eles reúnem velocidade, precisão e flexibilidade de um jeito que torna problemas de medição de grande porte muito mais administráveis.
Para equipes que atuam na fabricação, inspeção ou manutenção de equipamentos para a indústria do petróleo, o API Radian Laser Tracker oferece uma vantagem direta: mais visibilidade sobre a condição real do equipamento, alinhamento e verificação mais rápidos e mais confiança de que o sistema vai operar como deveria.
Para saber mais sobre medição 3D em grandes equipamentos da indústria do petróleo, entre em contato com um metrologista da API hoje mesmo.
