Por que essa inspeção importa
Grandes geradores marítimos fazem muito mais do que manter as luzes acesas a bordo. Eles ajudam a alimentar sistemas de comunicação, navegação, bombas, guinchos, caldeiras e outros recursos essenciais da embarcação. Em navios de grande porte, isso transforma o gerador em um ativo crítico, e qualquer desvio geométrico pode virar rapidamente um problema real de confiabilidade.
É por isso que a inspeção tem tanto peso. Se rotor e estator não se encaixam da forma correta, o conjunto fica mais difícil de montar, mais difícil de manter e mais propenso a problemas de desempenho ao longo do tempo.
O desafio
Neste projeto, o cliente precisava medir diâmetro, cilindricidade e coaxialidade do rotor de ímã permanente de um grande gerador marítimo, além das cunhas segmentadas das ranhuras do estator. O objetivo era direto: garantir o encaixe uniforme entre rotor e estator e evitar interferências mecânicas durante a montagem.
A dificuldade estava na própria aplicação. A força magnética do rotor era alta o suficiente para limitar o uso de ferramentas convencionais, e a superfície pintada e com partículas tornava a medição ainda mais complicada. No estator, variações de circularidade e cilindricidade nas regiões salientes das cunhas aumentavam o risco de travamento entre rotor e estator na montagem final.
O método tradicional também não ajudava muito. Normalmente, esse tipo de inspeção depende de vários instrumentos trabalhando juntos, como dispositivos de circularidade, estações totais, níveis, micrômetros e métodos elétricos com fio de piano. Esse arranjo até gera dados, mas também aumenta a complexidade, eleva o risco de erro acumulado e deixa a retrabalho mais provável.
Onde o Radian Plus entra
O API Radian Plus Laser Tracker deu à equipe um caminho bem mais limpo para executar o trabalho. Laser trackers já são amplamente usados em setores como aeroespacial, aviação, construção naval e manufatura de precisão porque combinam longo alcance com alta exatidão. Essas mesmas características fazem muito sentido na inspeção e na montagem de grandes geradores marítimos.
Neste caso, o Radian Plus entregou precisão em nível de mícron, capacidade de medição em grandes volumes com diâmetros acima de 160 metros e um fluxo de trabalho totalmente sem fio, com alimentação por bateria e transmissão sem fio de dados. Na prática, isso reduziu problemas de setup com cabos e deu mais liberdade para a equipe se movimentar ao redor do gerador, com mais de oito horas de operação efetiva.
Como a medição foi feita

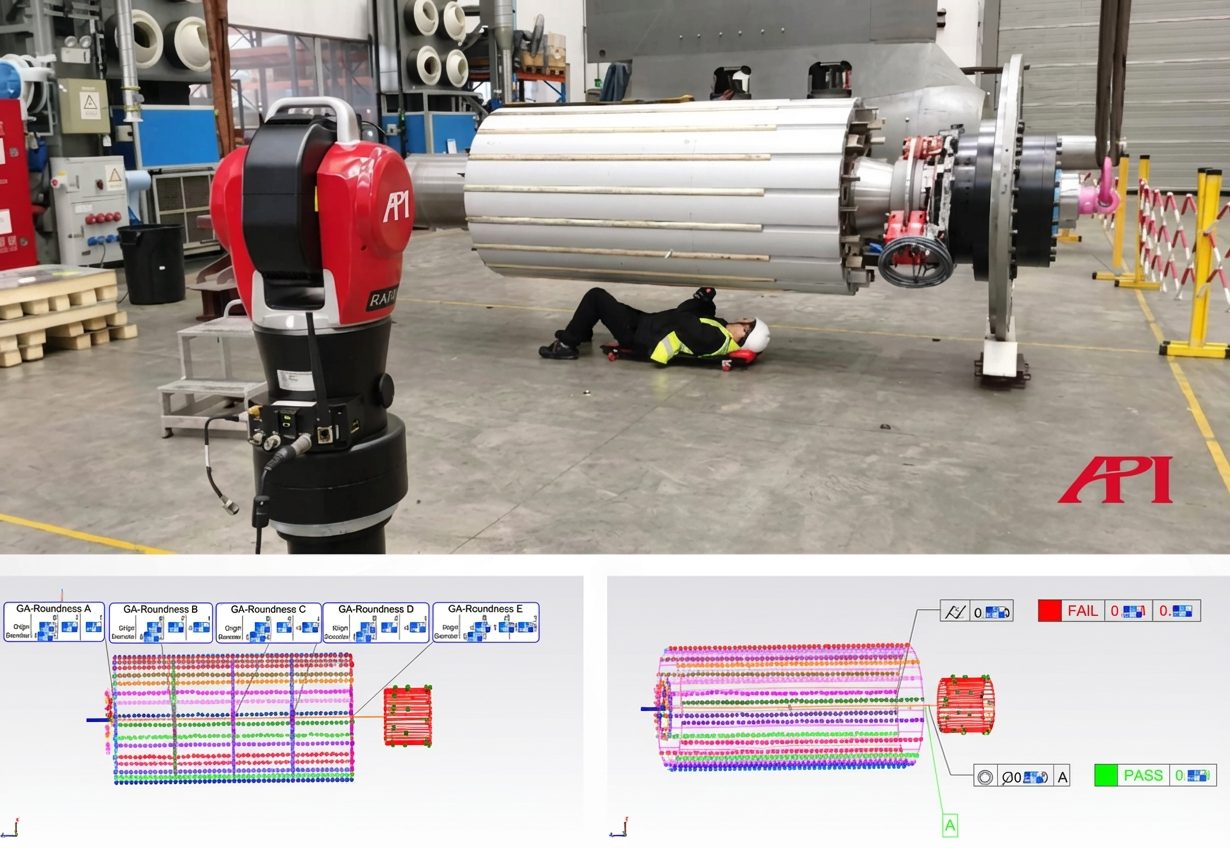

O tracker foi posicionado em um ponto com boa visibilidade para todas as regiões críticas de medição. Em seguida, o operador usou uma esfera-alvo SMR com prisma integrado para tocar cada posição de inspeção enquanto o sistema travava no alvo e o acompanhava em tempo real.

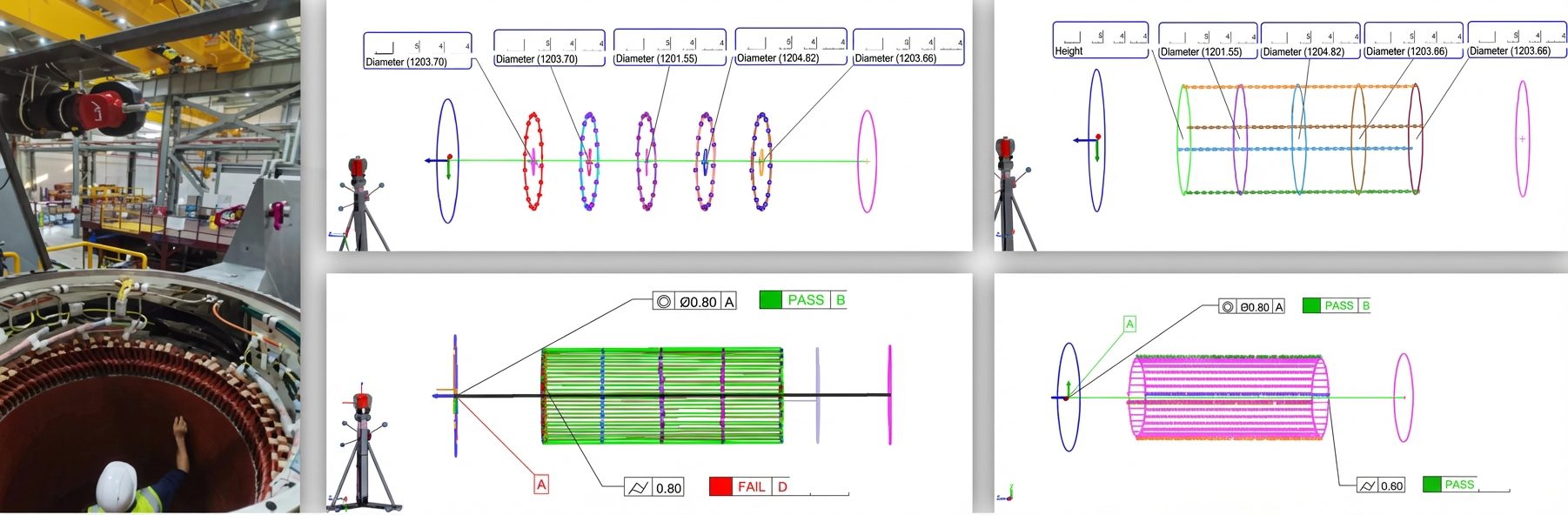

Quando o alvo era mantido no ponto desejado ou o operador acionava a coleta, o sistema capturava coordenadas 3D a até 1000 Hz e enviava os dados diretamente para o software de medição no computador. A partir daí, a equipe podia construir linhas, planos e sólidos, comparar os resultados com o CAD e executar a análise de GD&T necessária para avaliar o conjunto com precisão.
Por que funcionou melhor
O ganho aqui não foi só de precisão. Foi de fluxo de trabalho. Em vez de combinar vários instrumentos e torcer para que o processo como um todo funcionasse bem, a equipe pôde usar uma única plataforma de medição para coletar os dados, analisar a geometria e identificar exatamente onde era preciso corrigir.
Isso faz muita diferença em grandes geradores marítimos, onde um pequeno erro geométrico pode gerar problemas maiores de montagem e desempenho mais adiante. Ao oferecer uma forma mais rápida e mais confiável de inspecionar rotor e estator, o Radian Plus tornou toda a tarefa mais controlável.
Conclusão
Este caso mostra bem por que os laser trackers são tão eficazes em inspeções industriais de grande porte. Quando a peça é grande, as tolerâncias continuam apertadas e o método antigo é trabalhoso demais, o sistema de medição certo muda completamente a execução do trabalho.
Para grandes geradores marítimos, o API Radian Plus Laser Tracker oferece uma forma prática de reduzir a dificuldade da medição, aumentar a confiança nos resultados e apoiar decisões de montagem e manutenção com mais segurança.
Para saber mais sobre inspeção 3D de grandes geradores marítimos, entre em contato com um metrologista da API hoje mesmo.
