레이저 축 정렬의 실제 적용: 요트 유지보수 사례

요트 유지보수에서 레이저 축 정렬이 중요한 이유

요트는 까다로운 해양 환경에서 운항합니다. 파도, 엔진 진동, 염분을 포함한 물보라, 온도 변화는 시간이 지남에 따라 선체와 추진 시스템의 기하학적 형상에 영향을 줄 수 있습니다. 미세한 변위는 눈으로 확인하기 어려울 수 있지만, 주요 구성품이 서로 맞물려 작동하는 방식에 영향을 미칠 수 있습니다.

축 구동 방식의 요트에서 추진축은 엔진의 동력을 기어박스를 거쳐 프로펠러로 전달하는 회전 부품입니다. 지지 베어링은 추진축을 제자리에 유지합니다. 올바른 축 정렬은 추진축, 기어박스 출력축, 베어링을 설계된 중심선에 맞게 배치하여 시스템이 원활하게 회전하도록 합니다.

정렬 불량은 진동, 베어링 마모, 추진 성능 문제의 원인이 될 수 있습니다. 고르지 않은 엔진 베이스와 정렬이 맞지 않는 타 베어링도 작동에 영향을 줄 수 있습니다. 정기적인 검사는 기술자가 이러한 변화를 파악하고 조정이 필요한 위치를 판단하는 데 도움이 됩니다.

API 레이저 트래커를 활용한 레이저 축 정렬은 축계 구성품의 위치를 3D로 측정하여 기술자가 중심선 정렬 상태를 평가하고 정밀하게 조정하도록 돕습니다. 동일한 휴대형 측정 시스템으로 엔진 베이스의 평면도, 타 베어링 정렬, 구조부의 형상 요소도 검사할 수 있어 유지보수팀이 보정 작업을 계획하는 데 필요한 데이터를 제공합니다.

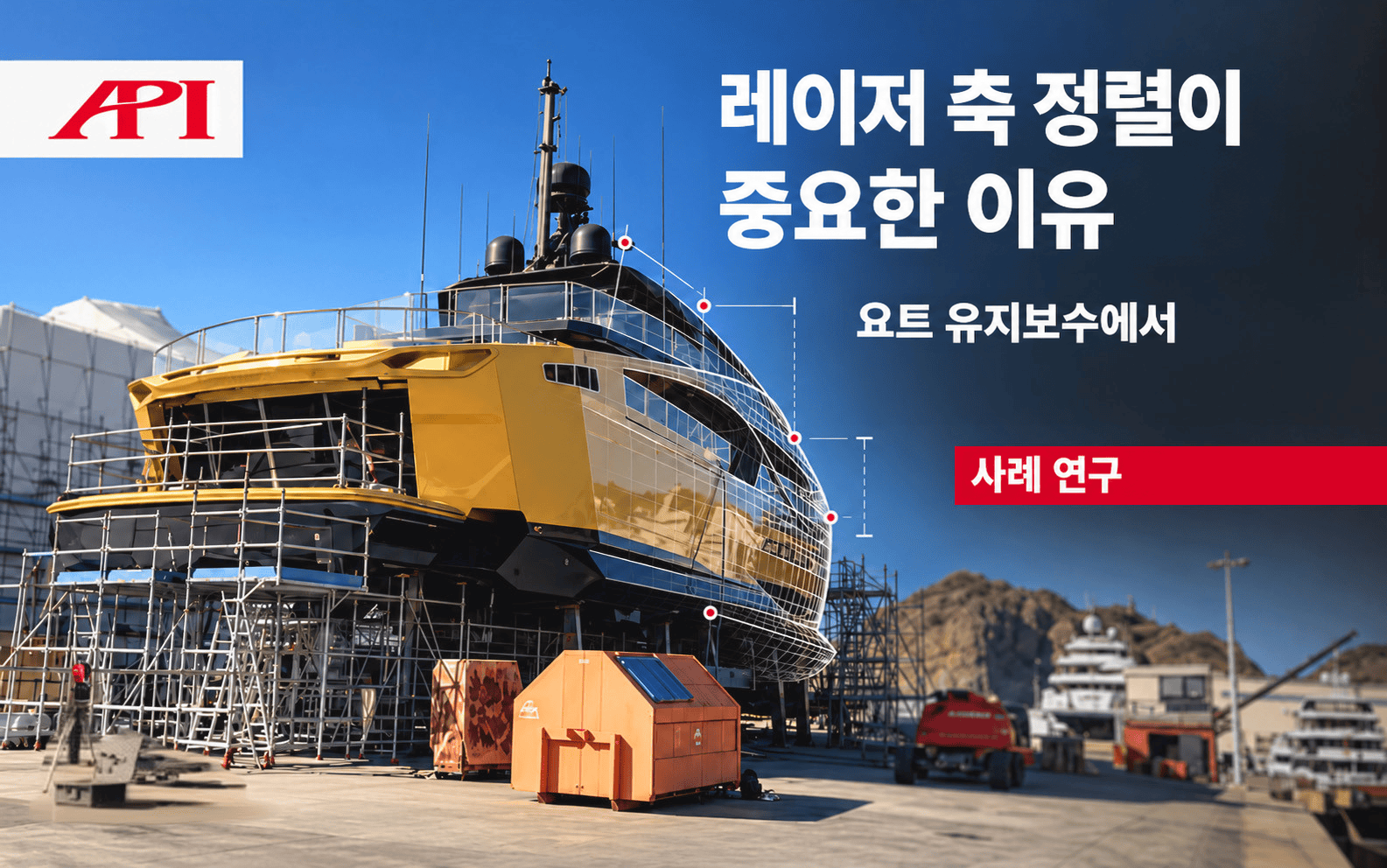

그림 1: 본 사례의 검사 대상 요트

요트 유지보수 시 측정하는 항목

추진축 정렬: 추진축, 기어박스 출력축, 선미관, 지지 베어링이 설계된 중심선을 따라 어떻게 정렬되어 있는지 확인합니다.

프로펠러 설치 상태: 날개 각도, 허브를 기준으로 한 날개 위치, 프로펠러 주변의 간극을 측정합니다.

타 베어링 정렬: 타가 원활하게 회전할 수 있도록 상부와 하부 베어링 구멍의 축선과 방향이 올바르게 일치하는지 확인합니다.

엔진 및 기어박스 장착 상태: 축계 기준에 대한 장착면의 평면도와 볼트 구멍의 위치를 측정합니다.

선체 및 구조부의 기하학적 형상: 운항 중 발생할 수 있는 치수 변화가 주요 구조부에 나타났는지 확인합니다.

선체 부가물의 위치: 안정화 핀과 기타 선체 부가물의 대칭성 및 설치 각도를 확인합니다.

조립 접합부: 정확한 유지보수와 재조립을 위해 장착 지점과 연결부의 위치를 확인합니다.

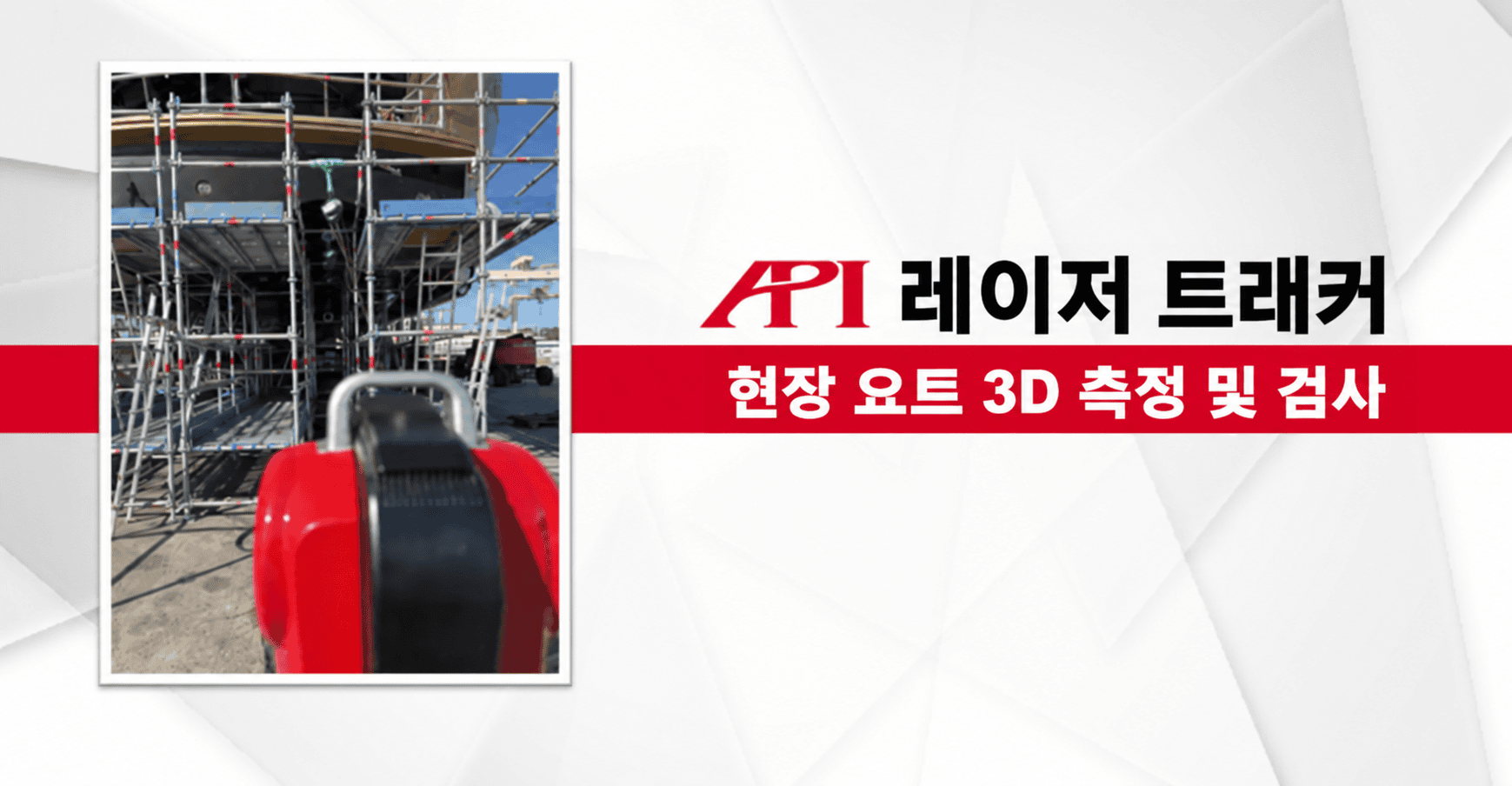

그림 2: 본 사례의 측정 현장

기존 도구로 요트를 측정할 때의 어려움

기존 요트 검사 도구에는 와이어 기준선, 직선자, 다이얼 게이지, 광학 기기가 있습니다. 이러한 도구로도 유용한 측정값을 얻을 수 있지만, 대형 요트 전반의 축 정렬과 관련 기하학적 형상을 검사할 때는 여러 어려움이 따릅니다.

환경과 설치 조건의 영향: 와이어 처짐, 진동, 온도 변화, 수동 판독은 특히 장거리 측정에서 측정값의 일관성에 영향을 줄 수 있습니다.

제한적인 3D 정보: 국부 측정으로 간극이나 런아웃을 확인할 수는 있지만, 축 중심선, 베어링, 장착면 사이의 전체적인 관계까지 파악하기는 어렵습니다. 각도 정렬 오차와 위치 오프셋을 모두 평가하려면 추가 측정과 계산이 필요할 수 있습니다.

반복되는 접근 및 조정 작업: 일부 검사는 구성품을 분리하거나 위치를 바꿔야 합니다. 측정, 조정, 검증을 반복하면 유지보수 시간이 길어질 수 있습니다.

기준점의 이전: 기관실과 선미 사이에서 공통 정렬 기준을 이어가려면 측정 기기를 여러 번 재설치해야 할 수 있습니다. 기준을 옮길 때마다 불확도가 추가될 수 있습니다.

분산된 검사 기록: 개별 측정값을 통합하여 요트의 상태를 명확하게 파악하기는 어려울 수 있습니다. 일관된 기준 데이터와 시각화된 보고서가 있으면 검사 결과를 비교하고 보정 작업을 계획하기가 수월해집니다.

API 레이저 트래커를 활용한 레이저 축 정렬

API 레이저 트래커는 요트 유지보수와 선박 축 정렬을 위한 휴대형 3D 측정을 제공하여 기술자가 현장에서 추진 시스템의 기하학적 형상을 검사할 수 있도록 합니다. 접근 조건과 검사 항목에 따라 주요 구성품을 분리하지 않고도 측정할 수 있습니다.

API Radian 및 iLT 시리즈 레이저 트래커는 타깃의 3D 위치를 측정합니다. 기술자는 이 좌표를 사용하여 축계 정렬, 장착면, 기타 주요 형상 요소가 요구되는 기하학적 조건을 충족하는지 평가합니다.

측정은 추진 시스템 주변의 기준점을 이용해 공통 좌표계를 설정하는 것으로 시작합니다. 그런 다음 기술자는 구형 장착 재귀반사체(SMR) 타깃을 사용하여 베어링 하우징, 선미관 플랜지, 기어박스 또는 엔진 접합부에서 접근 가능한 형상 요소를 측정합니다. 측정 소프트웨어는 수집된 점들을 이용해 각 형상 요소의 위치, 중심, 축선을 계산합니다.

레이저 축 정렬에서는 소프트웨어가 측정한 구성품 사이의 위치 오프셋과 각도 편차를 표시합니다. 실시간 측정 피드백은 기술자가 잭이나 심을 이용한 조정 결과를 평가하고 정렬 상태가 지정 공차를 충족하는지 다시 확인하는 데 도움이 됩니다. 엔진 베이스의 평면도는 색상 맵으로도 표시할 수 있습니다. 직접 접근하기 어려운 경우에는 트래커를 추가 위치에 배치하거나 API의 vProbe와 같은 호환 프로브를 사용하여 접근이 어려운 형상 요소를 측정할 수 있습니다.

그림 3: 본 사례의 측정 현장

레이저 트래커가 요트 유지보수에 제공하는 이점

정밀한 3D 측정: 레이저 트래커는 축 정렬, 장착면, 기타 구성품의 기하학적 형상을 검사하기 위한 공통 기준을 설정합니다. 이를 통해 기술자는 와이어 기준선에 의존하지 않고 위치 편차와 각도 편차를 평가할 수 있습니다.

효율적인 측정 및 조정: 공통 좌표계에서 여러 형상 요소를 검사하면 반복적인 설치 작업을 줄이고 작업 중 보정 결과를 확인하는 데 도움이 될 수 있습니다. API에 따르면, 축 정렬, 베이스 평면도, 타 베어링 구멍의 동축도를 대상으로 레이저 트래커를 활용해 측정 및 조정을 수행했을 때 기존 방식 대비 전체 작업 효율이 60% 넘게 향상되었습니다. 시간 절감 효과는 검사 범위, 접근성, 현장 조건에 따라 달라집니다.

실시간 피드백과 명확한 보고서: 실시간 측정 피드백은 조정 작업이 정렬 상태에 어떤 영향을 미치는지 보여줍니다. 시각화된 검사 보고서는 측정 편차를 문서화하여 유지보수팀, 선주, 선박 검사원이 활용할 수 있는 기록을 제공합니다.

유연한 현장 적용: 휴대형 장비와 환경 보정 기능은 조선소 및 정비 현장에서의 측정을 지원합니다. 신뢰할 수 있는 결과를 얻으려면 안정적인 설치, 가려지지 않은 측정 시선, 적절한 작동 환경이 여전히 필수적입니다.

향후 유지보수를 위한 기록: 일관된 기준에 따른 측정값을 보관하면 시간에 따른 요트의 기하학적 형상 변화를 비교하고 추가 검사나 보정 작업이 필요할 수 있는 변화를 파악하는 데 도움이 됩니다.

신뢰할 수 있는 요트 유지보수를 위한 정밀 측정

API 레이저 트래커를 활용한 레이저 축 정렬은 유지보수팀이 추진 시스템 구성품 사이의 관계를 3D로 파악할 수 있도록 합니다. 축 중심선, 베어링 위치, 장착면을 측정하면 기술자가 편차를 식별하고 조정 작업을 수행하며 그 결과가 지정 공차를 충족하는지 검증하는 데 도움이 됩니다.

동일한 측정 방식으로 타 베어링, 엔진 베이스, 구조부의 형상 요소도 검사할 수 있습니다. 명확한 보고서와 일관된 기준 데이터는 유지보수를 계획하고 시간에 따른 요트의 상태를 비교하는 데 유용한 기록이 됩니다.

요트 유지보수 프로젝트에 필요한 레이저 축 정렬을 상담하려면 API에 문의해 적용 분야에 적합한 레이저 트래커와 측정 서비스를 알아보세요.

다른 해양 분야 적용 사례로, 레이저 트래커가 대형 선박 구성품의 정렬을 어떻게 지원하는지도 확인해 보세요.
