왜 이 검사가 중요한가
대형 선박용 발전기는 단순히 조명만 공급하는 장비가 아닙니다. 통신 시스템, 항법 장비, 펌프, 윈치, 보일러 등 선박의 핵심 시스템에 전력을 공급하는 역할을 합니다. 대형 선박에서는 발전기 자체가 중요한 핵심 자산이기 때문에 형상 오차가 생기면 곧바로 신뢰성 문제로 이어질 수 있습니다.
그래서 이 검사 작업이 중요합니다. 로터와 스테이터가 설계대로 맞물리지 않으면 조립이 어려워지고 유지보수도 복잡해지며, 시간이 지나면서 성능 문제로 이어질 가능성도 커집니다.
과제는 무엇이었나
이번 프로젝트에서 고객은 대형 선박용 발전기의 영구자석 로터에 대해 직경, 원통도, 동축도를 측정해야 했고, 동시에 스테이터의 다분할 슬롯 웨지도 함께 검사해야 했습니다. 목표는 분명했습니다. 로터와 스테이터가 균일하게 맞물리도록 하고 조립 과정에서 기계적 간섭이 생기지 않도록 하는 것이었습니다.

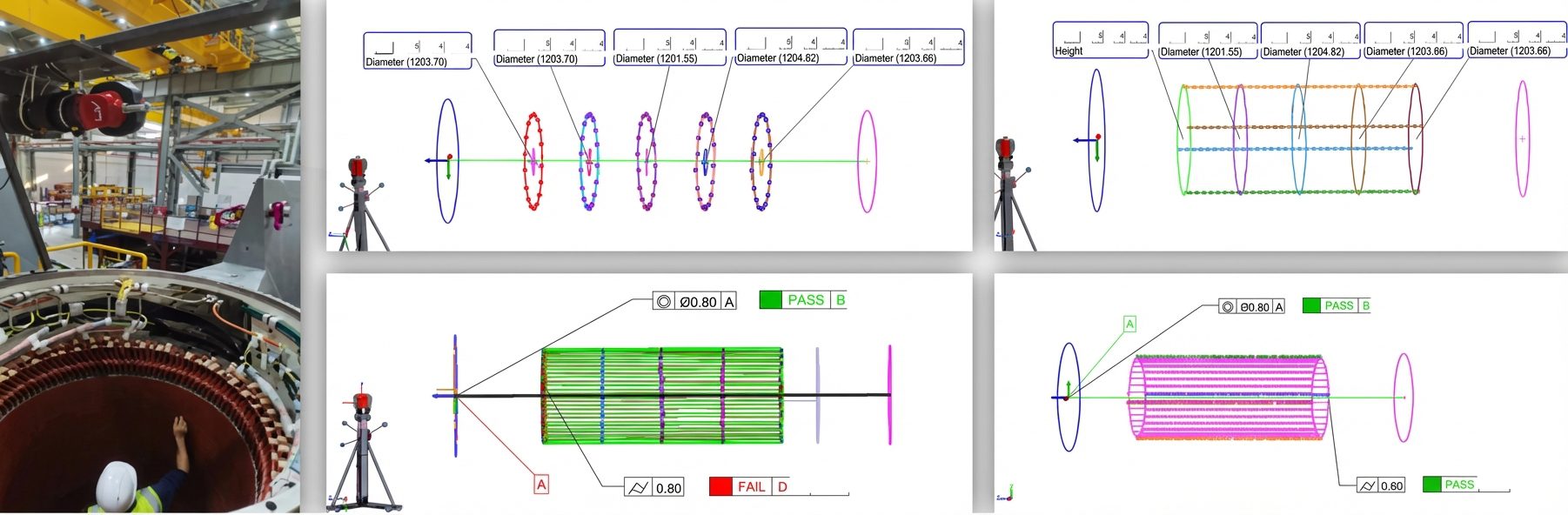

어려움은 현장 조건 자체에 있었습니다. 로터의 자력이 매우 강해 기존 측정 도구를 쓰기 까다로웠고, 도장된 표면에 입자가 묻어 있어 측정 조건도 좋지 않았습니다. 스테이터 쪽에서는 돌출된 슬롯 웨지 구간의 원형도와 원통도 편차 때문에 조립 시 로터와 스테이터가 걸릴 위험도 있었습니다.
기존 검사 방식도 이상적이지 않았습니다. 일반적으로는 원형도 장치, 토털 스테이션, 레벨, 마이크로미터, 피아노선 전기 측정법 등 여러 장비를 함께 써야 했습니다. 이런 셋업은 데이터를 얻을 수는 있어도 공정이 복잡해지고 누적 오차 가능성이 커지며 재작업 위험도 높아집니다.
Radian Plus가 해법이 된 이유

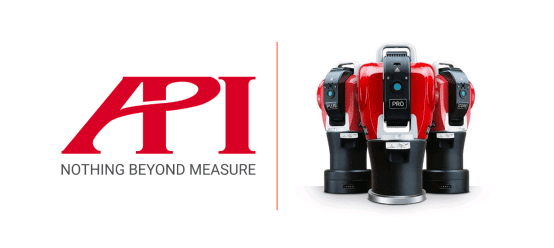

API Radian Plus 레이저 트래커는 이 작업에 훨씬 더 깔끔한 접근 방식을 제공했습니다. 레이저 트래커는 장거리 측정과 높은 정확도를 동시에 제공하기 때문에 이미 항공우주, 항공, 조선, 정밀 제조 분야에서 널리 사용되고 있습니다. 이런 장점은 대형 선박용 발전기의 검사와 조립 작업에도 그대로 적용됩니다.
이번 사례에서 Radian Plus는 마이크론급 정확도, 직경 160m를 넘는 대형 측정 범위, 배터리 기반의 완전 무선 운용과 무선 데이터 전송 기능을 제공했습니다. 덕분에 케이블 때문에 셋업이 복잡해지는 문제를 줄일 수 있었고, 작업자는 발전기 주변을 더 자유롭게 이동하면서 8시간 이상 실질적인 작업 시간을 확보할 수 있었습니다.
측정은 어떻게 진행됐는가

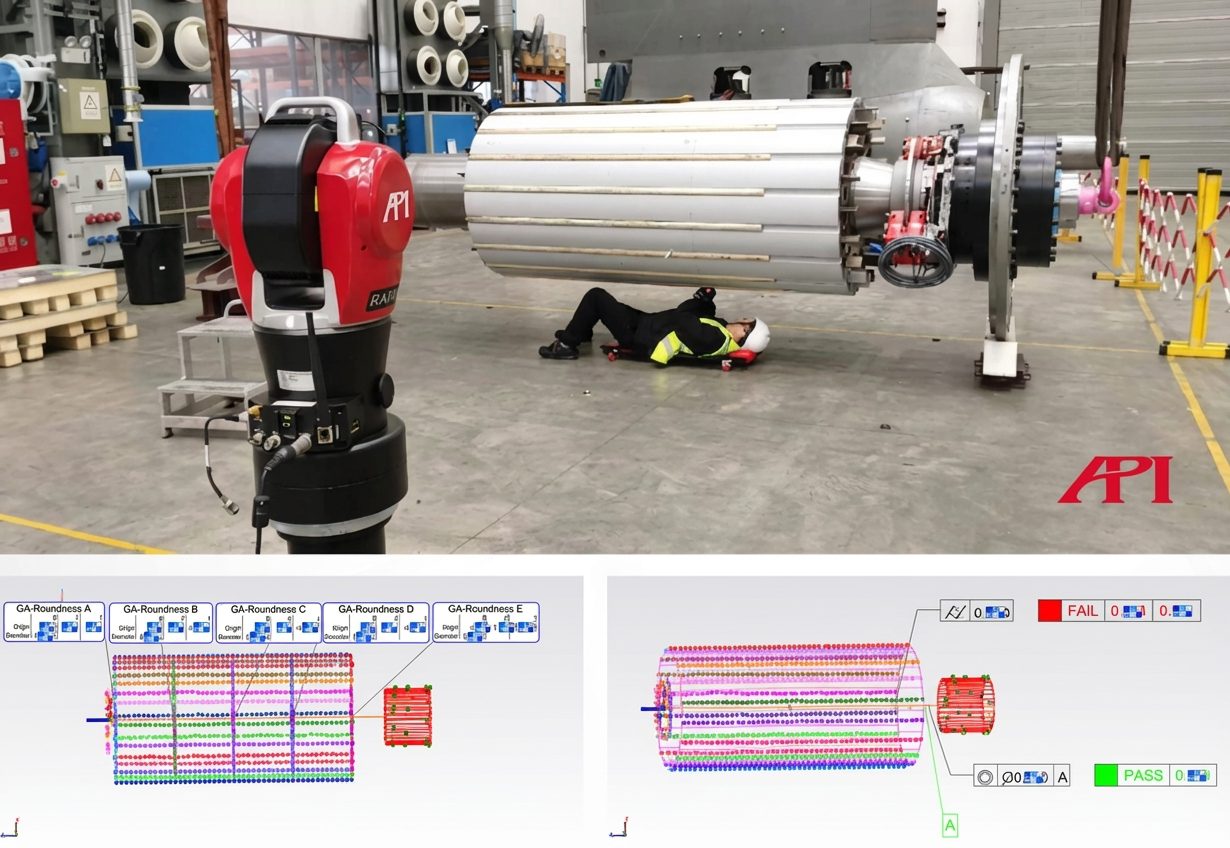

트래커는 필요한 측정 지점을 모두 볼 수 있는 위치에 설치됐습니다. 작업자는 프리즘이 내장된 SMR 타깃 구를 각 검사 지점에 접촉시키며 측정을 진행했고, 트래커는 그 타깃을 잠금 상태로 유지하면서 실시간으로 추적했습니다.
타깃이 측정 위치에 고정되거나 작업자가 데이터 취득을 시작하면 시스템은 최대 1000Hz로 3차원 좌표를 수집하고, 그 데이터를 즉시 컴퓨터의 측정 소프트웨어로 전달했습니다. 팀은 이 데이터를 바탕으로 선, 평면, 솔리드를 구성하고 CAD와 비교하며 필요한 GD&T 분석을 수행할 수 있었습니다.
왜 더 잘 작동했는가
이 방식의 가치는 단순히 정확도가 높다는 데만 있지 않았습니다. 핵심은 작업 흐름이 더 좋아졌다는 점입니다. 여러 장비를 억지로 조합해 전체 공정이 버텨주기를 기대하는 대신, 하나의 측정 플랫폼으로 데이터를 취득하고 형상을 분석하며 수정이 필요한 지점을 바로 찾을 수 있었습니다.
대형 선박용 발전기에서는 아주 작은 형상 오차도 나중에 더 큰 조립 문제와 성능 문제로 이어질 수 있기 때문에 이런 차이가 특히 중요합니다. Radian Plus는 로터와 스테이터를 모두 더 빠르고 더 안정적으로 검사할 수 있게 해주면서 전체 작업을 훨씬 더 관리하기 쉬운 수준으로 만들었습니다.
핵심 정리
이 사례는 왜 레이저 트래커가 대형 산업 검사에 효과적인지 잘 보여줍니다. 부품은 크고 공차는 여전히 엄격하며 기존 방식은 지나치게 번거로운 상황에서, 적절한 측정 시스템은 작업 전체를 완전히 바꿔놓을 수 있습니다.
대형 선박용 발전기 검사에서는 API Radian Plus 레이저 트래커가 측정 난이도를 낮추고 결과에 대한 신뢰를 높이며 조립과 유지보수 의사결정을 더 안정적으로 지원하는 실질적인 방법이 됩니다.
대형 선박용 발전기용 3D 검사에 대해 더 알고 싶다면 지금 API 측정 전문가에게 문의하세요.
