이 정도 규모의 반응로가 규격을 맞추기 어려운 이유
회전 반응로는 새로운 기술이 아니지만, 오늘날 이 장비에 요구되는 기준은 과거와 다릅니다. 더 엄격한 환경 규제, 공정 효율에 대한 높은 기대, 제품 품질 기준 강화로 인해 제조사는 제작과 설치 전 과정에서 훨씬 더 높은 수준의 관리를 요구받고 있습니다.
반응로 자체가 매우 크면 난이도는 빠르게 올라갑니다. 이 사례의 장비는 10,000톤급이었고 전체 길이는 60미터가 넘었습니다. 이 정도 규모에서는 비교적 작은 정렬 문제도 설치 단계에서 큰 리스크로 이어질 수 있습니다.
무엇을 측정해야 했나

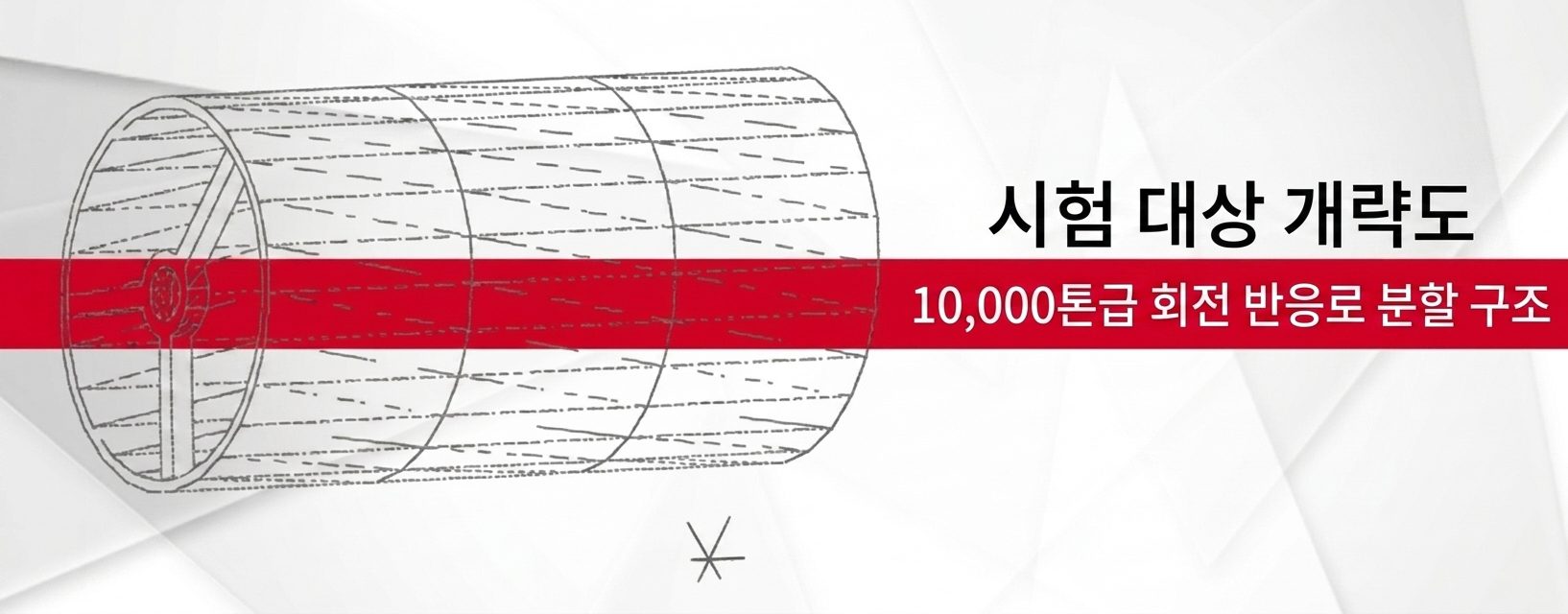

반응로 본체는 약 20미터 길이의 세 구간으로 제작된 뒤, 현장에서 하나로 결합되었습니다. 따라서 팀은 각 구간 자체의 정밀도뿐 아니라 여러 구간이 현장에서 맞물릴 때의 조립 정밀도까지 함께 관리해야 했습니다.
측정 계획은 세 가지 핵심 항목을 포함해야 했습니다.
- 각 원통형 구간 끝면 중심점 사이의 동축도.
- 끝면과 반응로 주축 사이의 직각도.
- 전체 60미터 공정에서 총 측정 오차를 1.5mm 이하로 유지하면서, 결합 작업 중 실시간 정렬 가이드를 제공하는 것.
Radian이 적합했던 이유
이런 작업은 API Radian 레이저 트래커의 장점이 분명하게 드러나는 분야입니다. 대형 광학 장비인 데오돌라이트나 토탈 스테이션도 작업 범위는 커버할 수 있지만, 더 넓은 작업 공간이 필요하고 장비 세팅과 작업자 숙련도에 더 크게 의존합니다. 사진측량이나 광학 스캐닝은 빠르게 데이터를 수집할 수 있지만, 이처럼 큰 범위에서 필요한 정밀도를 안정적으로 유지하기는 훨씬 어렵습니다.
Radian은 측정 범위, 정확도, 작업 흐름 사이에서 더 균형 잡힌 해법을 제공했습니다. 마이크론 수준의 정밀도로 측정할 수 있고, 직경 160미터가 넘는 작업 볼륨도 커버할 수 있으며, 협소하거나 작업 조건이 좋지 않은 공간에서도 복잡한 세팅 없이 사용할 수 있습니다. 또한 측정 데이터를 캡처하고 처리하는 방식이 작업자에 따른 편차를 줄이는 데 도움이 됩니다.
측정 워크플로는 어떻게 진행됐나
구간 제작 중에는 트래커를 대상물 가까이에 설치하고 SMR 타깃 구와 함께 사용했습니다. 작업자가 필요한 지점을 접촉할 때마다 시스템은 3D 좌표를 캡처해 소프트웨어로 직접 전송했습니다. 이를 바탕으로 팀은 요구 공차 평가에 필요한 선, 평면, 기타 기준 형상을 구성할 수 있었습니다.

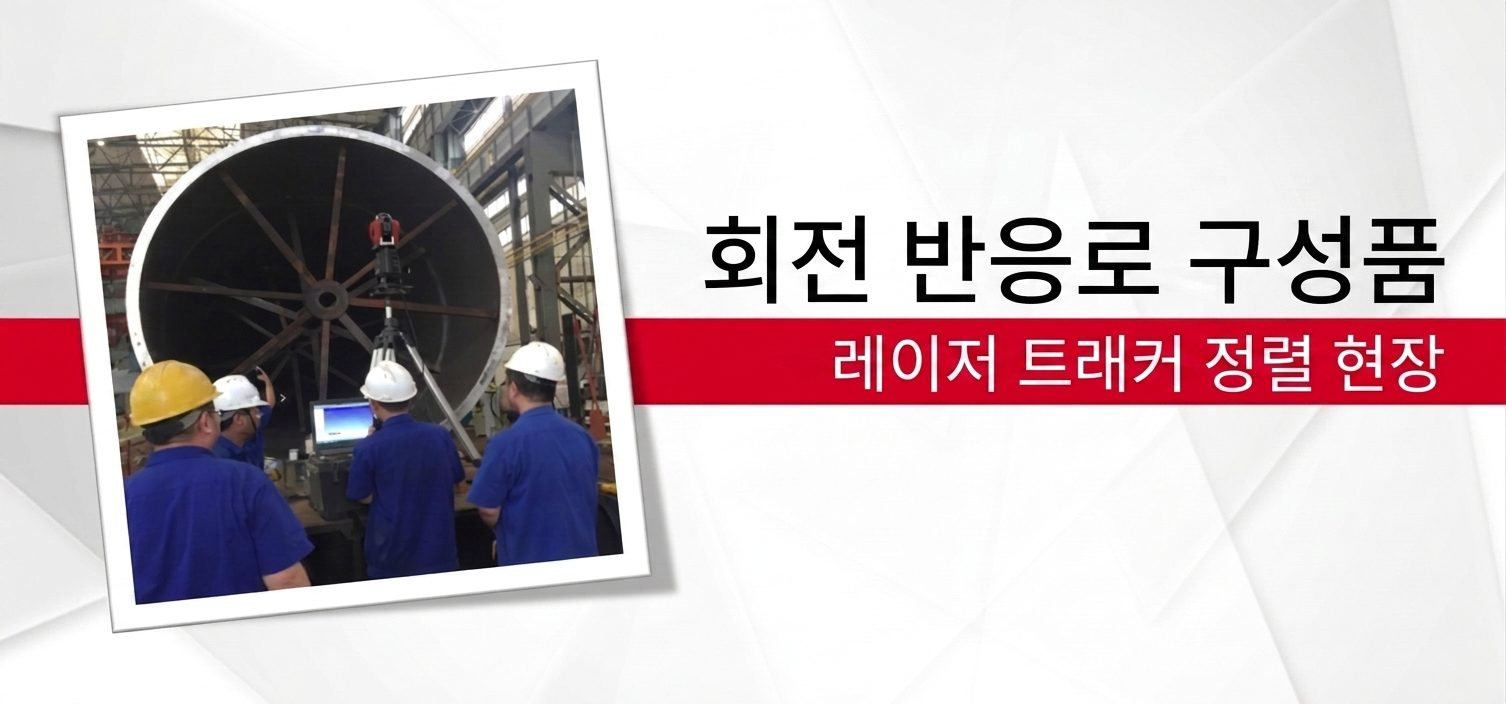

설치 단계에서는 현장 조건을 기준으로 기준축을 만든 다음, 트래커의 실시간 피드백을 활용해 각 반응로 구간을 정확한 위치로 유도했습니다. 감에 의존해 먼저 맞춘 뒤 나중에 확인하는 방식이 아니라, 측정 데이터에 따라 즉시 조정하면서 설치 위치가 요구 기준을 만족할 때까지 작업할 수 있었습니다.
실제 프로젝트에서 이것이 중요한 이유
이런 프로젝트에서 측정은 단순한 품질 기록이 아닙니다. 대형 시스템을 효율적으로 조립할 수 있는지, 그리고 가동 후 의도한 성능을 낼 수 있는지에 직접적인 영향을 줍니다.
Radian 기반 워크플로가 현장에서 차이를 만든 지점도 여기에 있습니다. 팀은 제작 중 형상을 실질적으로 검사하고, 설치 중 정렬을 데이터로 안내하며, 전체 60미터 공정에서 측정 오차 예산을 놓치지 않고 관리할 수 있었습니다.
핵심 요점
초대형 회전 반응로에서 중요한 것은 단순히 데이터를 많이 모으는 것이 아닙니다. 필요한 데이터를 충분히 빠르게, 충분히 정확하게, 그리고 실제 제작 및 설치 환경에서 작동하는 방식으로 수집해야 합니다. API Radian 레이저 트래커는 팀에 그 역량을 제공했고, 까다로운 대형 정렬 작업을 제어 가능한 공정으로 바꾸는 데 기여했습니다.
대형 회전 반응로의 3D 검사에 대해 자세히 알아보려면 API Metrology에 문의하세요.
