대형 석유 설비에서 정밀도가 중요한 이유
대형 석유 설비는 오차를 거의 허용하지 않습니다. 핵심 부품의 위치가 아주 조금만 어긋나도 진동, 조기 마모, 불안정한 운전, 예기치 않은 다운타임으로 바로 이어질 수 있습니다. 그래서 계측은 단순한 품질 확인 절차가 아니라 설비 전체의 신뢰성을 유지하는 핵심 작업이 됩니다.
문제는 설비가 커질수록 기존 검사 방식이 빠르게 한계를 드러낸다는 점입니다. 구조가 크고 형상이 복잡한 장비에서는 전통적인 측정 도구가 느리고, 반복성이 떨어지며, 공차가 엄격할수록 결과를 신뢰하기도 어려워집니다. 제조팀과 유지보수팀 입장에서는 장비가 커질수록 더 빠르고 더 정확한 3D 측정이 필요해집니다.
API Radian 레이저 트래커가 적합한 이유

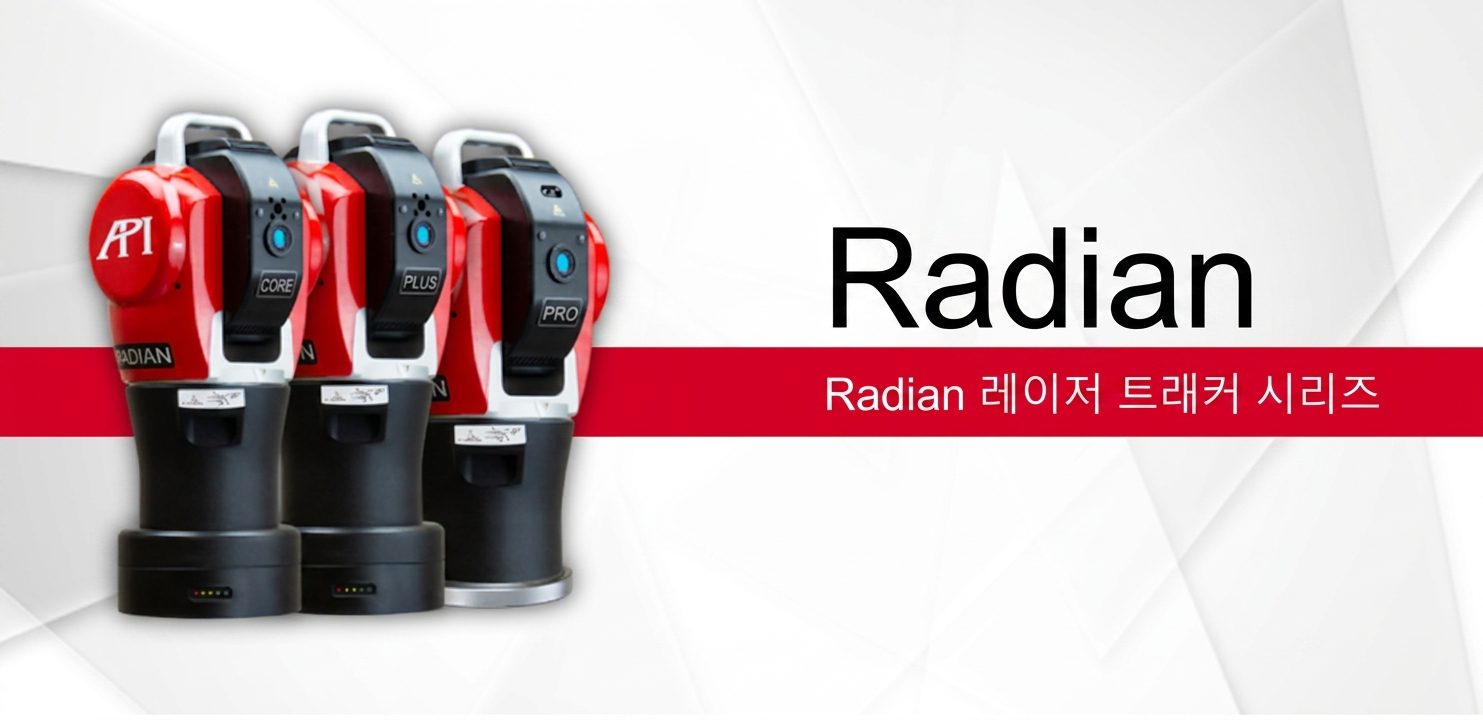

API Radian 레이저 트래커는 바로 이런 대형 설비 작업을 위해 설계된 시스템입니다. 높은 정확도의 3D 데이터를 빠르게 취득할 수 있어, 검사 공정 자체가 병목이 되는 일을 줄여줍니다.
석유 설비 분야에서는 주요 피처 위치 확인, 동축도 검사, 평탄도 평가, 대형 조립체의 GD&T 분석 같은 작업에 활용할 수 있습니다. 단순히 “대충 맞는 수준”이 아니라, 실제 측정값을 바탕으로 상태를 판단하고 교정 방향을 결정할 수 있게 해주는 장비입니다.
Radian 시리즈는 대형 설비 측정에 필요한 성능도 갖추고 있습니다. 마이크론급 정확도, 160m 이상의 측정 범위, 초당 최대 1000포인트의 데이터 취득 속도를 제공하며, Radian Pro는 추적 가능한 IFM 간섭계 레이저 측정 기능을 더합니다. Plus와 Core 모델은 완전 무선 운용도 지원해 현장과 작업 환경에 맞춰 유연하게 사용할 수 있습니다.
이번 프로젝트의 과제

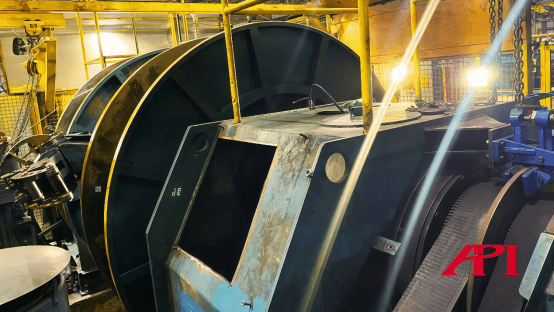

이번 사례에서 남미의 한 석유 기업은 장기간 운전으로 인해 설비 일부의 위치가 틀어지면서 주요 설비 부품을 다시 보정하고 수평을 맞춰야 했습니다. 해당 장비는 풀리로 구동되는 모터 시스템에 의존하고 있었기 때문에 정렬 상태가 특히 중요했습니다. 풀리가 평행하지 않거나 모터 샤프트 중심이 정확하지 않으면 설비 전체가 불안정하게 작동하고, 진동과 마모가 커지며, 유지보수 비용까지 불필요하게 증가할 수 있었습니다.
이번 측정의 목표는 명확했습니다. 0.1mm 공차 조건 안에서 형상을 정확히 확인해 보정 작업에 바로 활용할 수 있는 데이터를 확보하는 것이었습니다.
측정은 어떻게 진행됐는가

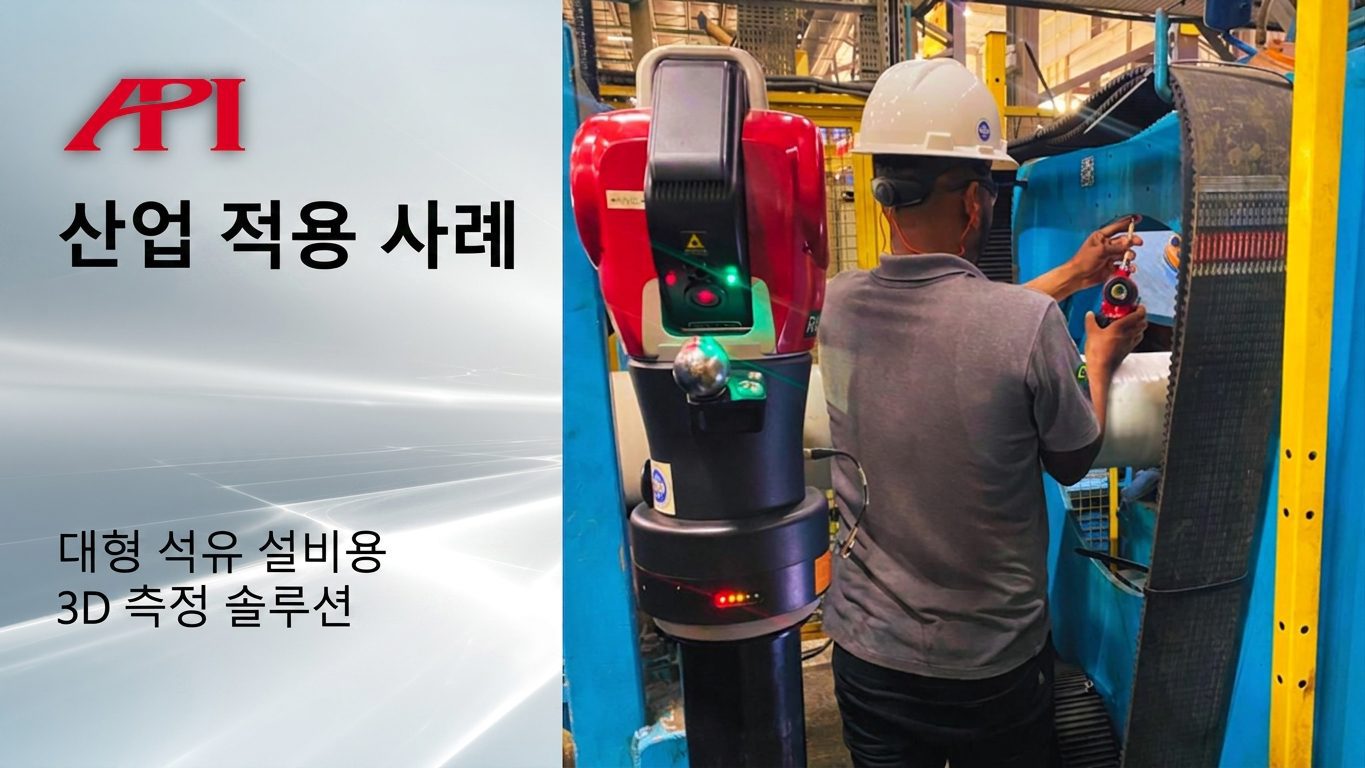

측정 엔지니어는 Radian 레이저 트래커를 설비 주변에 배치한 뒤 데이터를 수집하기 시작했습니다. 작업자는 프리즘이 내장된 고정밀 SMR 타깃 구를 사용했고, 트래커는 그 타깃을 잠금 상태로 추적하면서 실시간으로 위치를 따라갔습니다.
타깃이 설비의 주요 검사 지점에 닿을 때마다 트래커는 3차원 좌표를 빠르게 취득했고, 측정 데이터는 바로 노트북의 측정 소프트웨어로 전달됐습니다. 덕분에 팀은 현장 작업의 흐름을 크게 방해하지 않으면서 필요한 정보를 체계적으로 수집할 수 있었습니다.
데이터를 실제 조치로 바꾸는 과정
수집된 데이터가 소프트웨어에 들어가면 팀은 점 데이터와 포인트 클라우드를 기반으로 선, 평면, 기타 기하 요소를 구성해 분석을 진행할 수 있습니다. 이를 통해 거리, 직각도, 평행도, 평탄도, 원형도, 구 중심 등 핵심 기하 관계를 평가할 수 있고, CAD 모델과 비교해 실제 설비가 기준 형상에서 어디서 얼마나 벗어났는지도 정확히 확인할 수 있습니다.
이 지점에서 3D 계측의 진짜 가치가 드러납니다. 레이저 트래커는 단순히 숫자만 수집하는 장비가 아니라, 그 숫자를 바로 의사결정과 보정 작업, 그리고 현장 보고서로 연결해주는 도구입니다.
현장에서 바로 체감되는 장점
Radian 시스템의 실질적인 장점 중 하나는 조정 작업을 실시간으로 지원할 수 있다는 점입니다. 셋업이나 보정 과정에서 작업자가 타깃 구를 부품에 대면, 소프트웨어가 부품 위치 변화를 즉시 표시해 줍니다. 어느 방향으로 얼마나 벗어났는지가 바로 보이기 때문에 부품을 올바른 위치로 유도하기가 훨씬 쉬워집니다.
이런 실시간 피드백은 특히 대형 석유 설비에서 큰 의미가 있습니다. 큰 부품을 움직이는 작업은 빠르지도 않고 간단하지도 않기 때문입니다. 반복적인 시행착오 검사에 의존하는 대신, 측정값을 보면서 바로 조정할 수 있어 작업 시간이 줄고 판단도 더 명확해집니다.

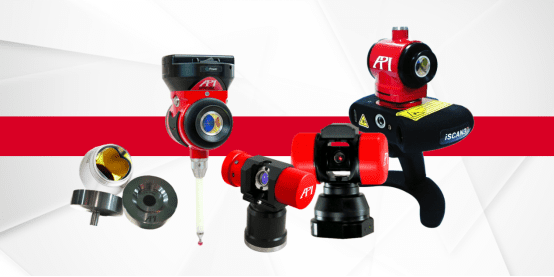

API는 여기에 더해 숨은 점 측정, 심공 측정, 스캐닝, 궤적 측정, 6DoF 워크플로우용 액세서리도 제공합니다. 그래서 한 가지 검사 과제에만 머무르지 않고 다양한 현장 계측 업무로 시스템을 확장할 수 있습니다.
핵심 정리
이 사례는 왜 레이저 트래커가 대형 석유 설비 측정에 효과적인지 잘 보여줍니다. 속도, 정확도, 유연성을 한 시스템 안에서 확보할 수 있기 때문에 복잡하고 규모가 큰 측정 과제를 훨씬 관리하기 쉽게 만듭니다.
석유 설비의 제조, 검사, 유지보수를 맡은 팀에게 API Radian 레이저 트래커는 분명한 이점을 제공합니다. 실제 설비 상태를 더 명확히 파악할 수 있고, 정렬과 검증 작업을 더 빠르게 진행할 수 있으며, 최종 시스템 성능에 대한 확신도 높아집니다.
대형 석유 설비용 3D 측정에 대해 더 알고 싶다면 지금 API 측정 전문가에게 문의하세요.
