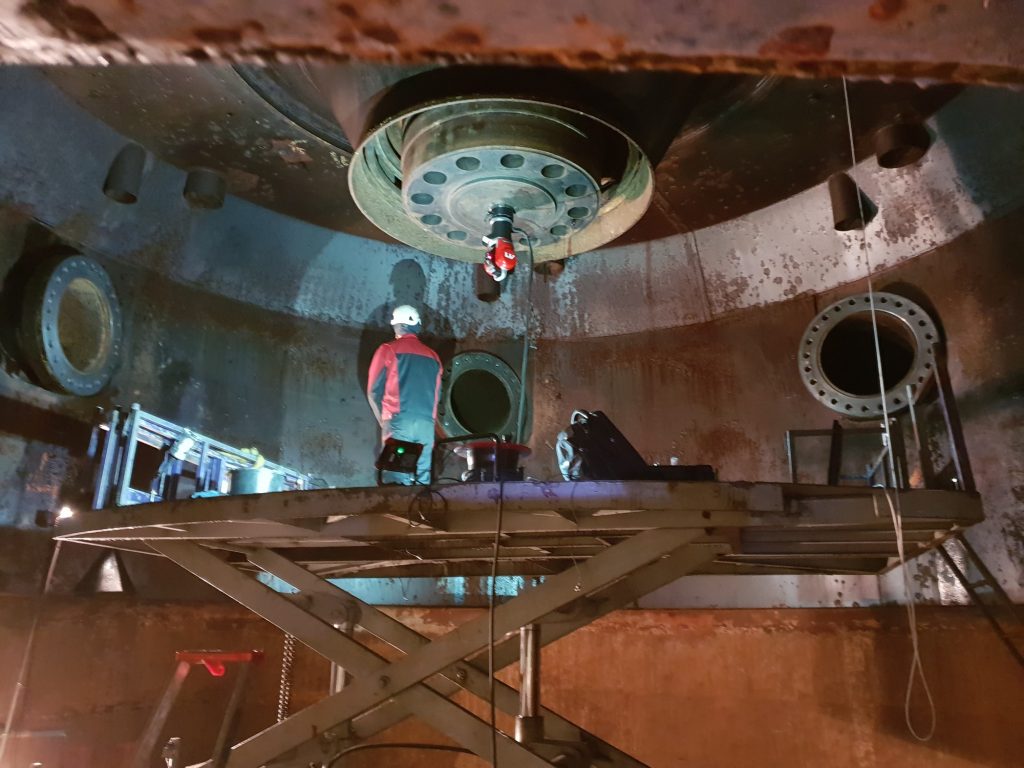

레이저 트래커를 이용한 증기 터빈 정렬

증기 터빈 유지보수는 보정 작업이기 전에 먼저 측정 작업입니다. 터빈-발전기 세트는 분해, 세척, 검사, 재조립이 매우 세심하게 진행될 수 있습니다. 그러나 케이싱, 다이어프램, 로터, 베어링, 커플링, 발전기 라인이 의도한 축으로 돌아오지 않으면 장비는 곧바로 신호를 보냅니다. 진동이 증가하고, 베어링 온도가 상승하며, 씰이 불균일하게 마모되고, 다음 정비 정지가 예상보다 빨리 찾아올 수 있습니다.

이 때문에 증기 터빈 정렬은 휴대형 레이저 트래커 측정의 가치가 큰 적용 분야입니다. 레이저 트래커는 터빈 주변에 안정적인 3D 좌표망을 만들고, 기존 방식으로 접근하기 어려운 형상을 측정하며, 장비를 기초에서 옮기지 않고도 실행 가능한 데이터를 제공합니다. 정비 정지 팀, 터빈 OEM, 유지보수 엔지니어에게 이 조합은 매우 중요합니다. 작업 시간이 제한되어 있고 가동 중단 시간마다 실제 비용이 발생할 때 추측을 줄여 주기 때문입니다.

API는 30년 이상 대형 산업 자산을 위한 레이저 측정 장비를 설계하고 현장에서 사용해 왔습니다. API Radian 레이저 트래커와 API의 Real Metrologists는 에너지, 중장비, 항공우주, 자동차, 제조 산업에서 검사, 정렬, 검증, 교정 작업을 지원합니다. 터빈은 이 작업 범위에 정확히 들어맞습니다. 형상이 크고, 접근이 제한적이며, 공차가 엄격하고, 케이싱을 닫기 전에 신뢰할 수 있는 데이터가 필요하기 때문입니다.

유지보수 중 증기 터빈 정렬이 중요한 이유

증기 터빈은 긴 기계 라인의 일부입니다. 로터, 커플링, 베어링, 케이싱, 다이어프램, 블레이드 링, 기초, 발전기가 함께 운전 상태의 최종 조건을 결정합니다. 한 구간이 이동하거나, 침하하거나, 열팽창하거나, 정비 후 약간만 벗어난 위치로 돌아와도 그 영향은 전체 라인으로 전달됩니다. 베어링에서의 작은 각도 오차가 커플링에서는 측정 가능한 오프셋이 될 수 있습니다. 케이싱 변위는 증기 통로의 간극을 바꿀 수 있습니다. 소프트 풋 상태는 최종 체결 중 장비를 변형시킬 수 있습니다.

정렬 불량은 보통 명확한 조립 오류가 아니라 운전 중 증상으로 나타납니다. 진동이 증가합니다. 커플링에는 추가 하중이 걸립니다. 베어링 온도가 올라갑니다. 씰과 패킹은 고르지 않게 마모됩니다. 심한 경우 로터 접촉이나 강제 정지 위험도 현실적인 문제가 됩니다. 이미 정비 정지 시간, 인력, 리프팅 장비, OEM 지원을 투입한 발전소에서는 이런 결과를 받아들일 수 없습니다.

터빈 정렬이란 무엇일까요? 유지보수 및 운전 조건에서 회전 부품과 고정 부품이 의도한 축을 공유하도록 터빈-발전기 라인을 측정하고 조정하는 작업입니다. 실제로는 로터 위치, 케이싱 형상, 다이어프램 및 보어 정렬, 베어링 위치, 커플링 관계, 기초 움직임, 열팽창 가정을 OEM 요구 형상과 비교해 확인하는 것을 의미합니다.

레이저 트래커가 증기 터빈을 측정하는 방식

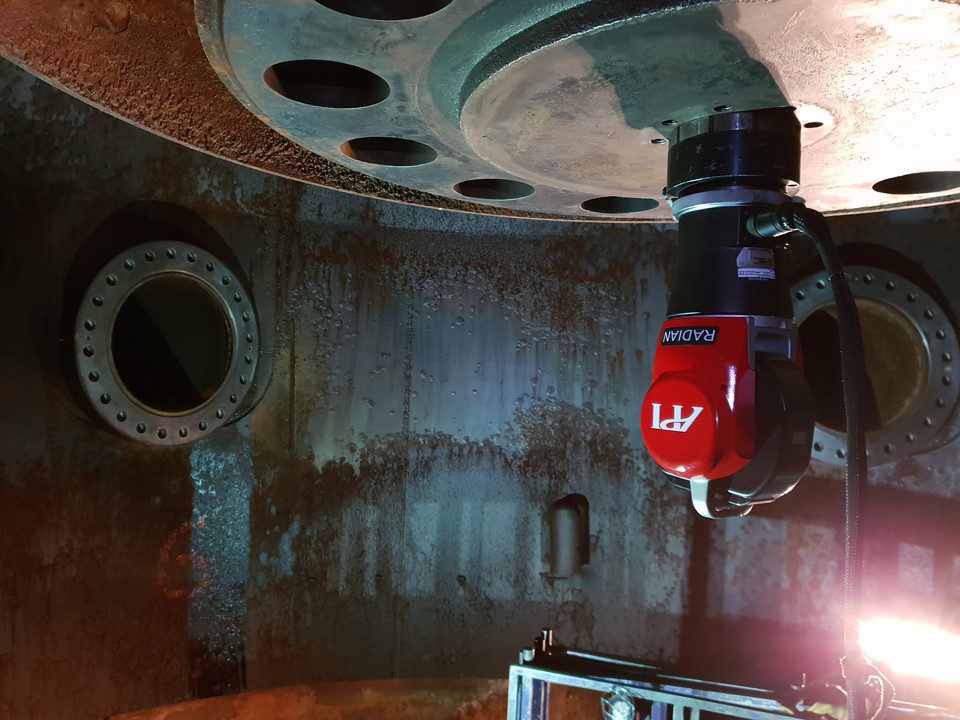

레이저 트래커는 보통 구형 장착 반사체인 SMR 또는 호환 타깃을 추적해 넓은 작업 범위에서 3D 포인트를 측정합니다. 기계실에서는 이 휴대성이 핵심 장점입니다. 트래커는 터빈 주변에 배치할 수 있고, 접근 조건이 바뀌면 위치를 옮길 수 있으며, 안정적인 기준점을 통해 동일한 좌표계에 다시 연결할 수 있습니다.

증기 터빈 유지보수에서 측정 계획은 대개 축에서 시작합니다. 계측 전문가는 베어링, 케이싱 기준면, 플랜지 면, 조인트 평면, OEM 치공구 또는 기존 기준점을 사용해 기준 형상을 설정합니다. 이후 트래커는 작업에 중요한 요소를 측정합니다. 보어 위치, 다이어프램 위치, 케이싱 면, 로터 또는 커플링 형상, 베어링 시트, 발전기 측 기준, 기초와 관련된 포인트가 여기에 포함됩니다.

트래커가 엔지니어링 판단을 대신하지는 않습니다. 대신 팀에 더 나은 측정 네트워크를 제공합니다. 좋은 정렬 작업에는 여전히 시선 확보, 안정적인 타깃, 반복 가능한 설치, 온도 고려, 그리고 측정에서 보정까지 어떤 포인트가 유효한지 아는 숙련된 계측 전문가가 필요합니다. 그래서 API의 현장 검사 및 정렬 서비스는 단순한 장비 대여와 다릅니다. 장비도 중요하지만 절차도 그만큼 중요합니다.

6DoF 추적, SMR, 시선 확보

시선 확보는 레이저 트래커가 대형 회전 장비 주변에서 잘 작동하는 이유 중 하나입니다. 부품을 고정식 CMM으로 옮기는 대신 측정 시스템이 터빈으로 이동합니다. 계측 전문가는 해당 정비 단계에서 보이는 형상에 접근할 수 있는 위치에 트래커를 배치하고, 장비를 옮겨야 할 때 기준 타깃으로 좌표망을 유지합니다.

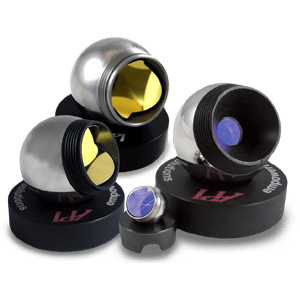

SMR은 플랜지, 보어, 베어링, 치공구에서 고정밀 개별 포인트가 필요할 때 유용합니다. 방향 정보도 중요한 적용 분야에서는 6DoF 추적이 위치 데이터에 각도 정보를 더할 수 있습니다. 어떤 경우든 목표는 같습니다. 도면상 위치가 아니라 터빈 형상의 실제 위치를 신뢰할 수 있는 3D 이미지로 만드는 것입니다.

케이싱 개방 작업과 케이싱 폐쇄 작업

터빈 접근 조건은 작업의 성격을 바꿉니다. 케이싱이 열려 있으면 측정 팀은 다이어프램, 블레이드 링, 보어, 씰 영역, 하부 하프 케이싱 형상 같은 내부 요소에 더 잘 접근할 수 있습니다. 케이싱이 닫힌 상태라면 검사는 외부 케이싱, 베어링, 커플링, 발전기 라인에 제한될 수 있습니다. 두 접근 방식 모두 유용하지만 답하는 질문은 다릅니다.

대정비에서는 케이싱을 연 상태의 레이저 트래커 측정으로 보정 전후의 내부 형상을 문서화할 수 있습니다. 더 짧은 정비 창에서는 케이싱을 닫은 상태의 측정으로 외부 정렬, 커플링 위치, 케이싱 움직임, 기초 관련 문제를 확인해 더 큰 문제가 되기 전에 대응할 수 있습니다. 최적의 계획은 정비 정지 범위, 접근 조건, OEM 요구사항, 운영자가 피하려는 고장 모드에 따라 달라집니다.

증기 터빈 정렬 절차

각 터빈에는 고유한 치공구, 접근 제약, OEM 절차가 있습니다. 발전소의 터빈-발전기 세트는 정유공장의 증기 터빈과 다르고, 둘 다 수력 터빈 러너와는 다릅니다. 그러나 측정 논리는 일관됩니다. 레이저 트래커 워크플로는 일반적으로 다섯 단계로 진행됩니다.

1단계: 축 기준 설정

첫 단계는 좌표계를 정의하는 것입니다. 장비에 따라 좌표계는 베어링, 알려진 케이싱 기준, 조인트 평면, OEM 축 치공구 또는 기존 측정 기준에서 나올 수 있습니다. 트래커 설정은 장비 이동 후나 부품 조정 후에도 다시 측정할 수 있는 안정적인 기준을 사용해야 합니다.

정렬 작업의 성패는 이 단계에서 갈리는 경우가 많습니다. 기준망이 약하면 이후 모든 측정도 그 약점을 그대로 물려받습니다. API의 계측 전문가는 기준 설정을 단순한 준비 작업이 아니라 측정의 핵심으로 봅니다. 목표는 보정 후 검증을 포함해 전체 작업 내내 반복성을 확보하는 것입니다.

2단계: 다이어프램과 보어 정렬 측정

기준계가 설정되면 트래커는 증기 통로 형상과 관련된 내부 또는 접근 가능한 요소를 측정합니다. 다이어프램 맞춤부, 보어 원, 블레이드 링 위치, 케이싱 면, 플랜지 형상이 여기에 포함될 수 있습니다. 이러한 측정은 고정 부품이 의도한 축을 따르는지, 재조립 전에 국부 편차를 보정해야 하는지 보여 줍니다.

증기 터빈 유지보수에서 트래커가 단순한 축 정렬 장비와 구분되는 지점이 바로 여기에 있습니다. 단일 축 레이저 정렬 장비는 커플링 조정에 도움이 될 수 있습니다. 하지만 케이싱, 다이어프램 경로, 베어링, 로터 축 사이의 3D 관계를 설명하지는 못합니다. 레이저 트래커는 그 관계를 보여 줄 수 있습니다.

3단계: 로터와 커플링 형상 측정

로터와 커플링 측정은 터빈 내부 형상을 전체 기계 라인과 연결합니다. 접근 조건에 따라 팀은 커플링 면, 축 관련 치공구, 베어링 위치, 발전기 측 기준, 오프셋과 각도 관계를 이해하는 데 필요한 기타 요소를 측정할 수 있습니다. 이 형상은 진동, 베어링 하중, 재기동 위험과 직접 관련되므로 운영자에게 매우 중요합니다.

레이저 트래커 데이터는 보정 방향이 명확하지 않을 때도 도움이 됩니다. 커플링만 보면 허용 가능해 보일 수 있지만, 케이싱 또는 베어링 데이터는 기계 라인 전체의 더 큰 문제를 보여 줄 수 있습니다. 3D 네트워크의 가치는 각 측정을 별도 검사로 다루지 않고 이러한 관계를 보이게 하는 데 있습니다.

4단계: 열팽창, 소프트 풋, 기초 조건 고려

냉간 정렬과 운전 중 정렬은 같지 않습니다. 증기 터빈은 온도에 따라 움직입니다. 기초 상태, 배관 응력, 체결 토크, 소프트 풋은 측정과 운전 사이에서 형상을 이동시킬 수 있습니다. 따라서 이 작업에서는 열 보정, 환경 모니터링, 반복 검증이 중요합니다.

레이저 트래커 측정은 팀이 움직임을 문서화할 수 있는 실용적인 방법을 제공합니다. 체결 순서 후 케이싱 포인트가 이동하면 그 움직임을 측정할 수 있습니다. 보정 후 베어링 위치가 바뀌면 그 변화도 포착할 수 있습니다. OEM 절차가 열간 상태를 고려한 냉간 오프셋을 지정하는 경우, 트래커 보고서는 그 오프셋을 검증하는 데 필요한 증거를 제공합니다.

5단계: 정렬 보고서 작성

최종 산출물은 맥락 없는 포인트 목록이어서는 안 됩니다. 정비 정지에서 보고서는 기준계, 측정 요소, 편차, 권장 이동량, 검증 데이터를 운영자, OEM, 서비스 팀이 사용할 수 있는 형식으로 보여 주어야 합니다. 보고서는 보정 경로를 명확하게 만들어야 합니다.

API의 측정 작업은 이러한 실제 의사결정 전달을 중심으로 구성됩니다. 데이터를 수집한 Real Metrologists가 검사, 정렬, 유지보수 결정에서 결과가 무엇을 의미하는지 해석하는 데 도움을 줄 수 있습니다. 정렬 보고서가 재기동 패키지, 품질 기록 또는 OEM 서비스 파일의 일부가 될 때 특히 중요합니다.

레이저 트래커와 기존 터빈 정렬 방식 비교

기존 터빈 정렬 방식도 여전히 역할이 있습니다. 피아노 와이어, 광학 장비, 다이얼 게이지, 리버스 인디케이터 정렬, 보어 레이저, 축 정렬 레이저 장비는 각각 특정 문제를 해결합니다. 핵심은 범위입니다. 증기 터빈 유지보수는 축, 면, 커플링만 확인하는 것보다 장비 전체의 3D 이해를 점점 더 필요로 합니다.

기존 방식이 잘못되었다는 뜻은 아닙니다. 다만 항상 충분한 질문에 답하지는 못한다는 뜻입니다. 정비 정지 팀이 커플링만 확인하면 된다면 축 정렬 레이저 장비로 충분할 수 있습니다. 하지만 케이싱, 다이어프램, 로터, 베어링, 커플링, 발전기 기준 사이의 관계를 이해해야 한다면 레이저 트래커가 가장 포괄적인 측정 방법입니다.

터빈 정비 정지 중 레이저 트래커가 포착하는 것

터빈 정비 정지는 제한된 시간 안에 많은 작업이 집중됩니다. 측정은 의사결정을 빠르게 지원하면서도 방어 가능한 기록을 남겨야 합니다. 레이저 트래커는 정비 정지의 여러 단계에서 도움을 줄 수 있습니다.

보어와 케이싱 정렬에서는 부품을 실험실로 옮기지 않고도 넓은 표면의 형상 관계를 포착합니다. 다이어프램과 블레이드 링에서는 보정 전, 보정 후, 최종 폐쇄 전 위치를 문서화할 수 있습니다. 로터, 커플링, 베어링 형상에서는 국부 측정을 전체 라인의 좌표계와 연결합니다. 기초 움직임과 소프트 풋 확인에서는 체결, 하중 또는 보정에 대한 장비의 반응을 반복적으로 측정할 수 있는 방법을 제공합니다.

같은 논리는 증기 터빈을 넘어 적용됩니다. API는 부품이 너무 크거나, 너무 고가이거나, 현장에 너무 깊이 통합되어 이동할 수 없는 에너지 및 중장비 작업을 지원해 왔습니다. Voith 수력 터빈 작업, 대형 제작물 검사, 조선, 중장비 정렬은 모두 같은 계측 문제를 공유합니다. 측정 시스템이 자산이 있는 곳으로 가야 한다는 점입니다.

축 정렬 레이저 장비 대신 레이저 트래커를 써야 할 때

작업이 접근 가능한 두 축 사이의 커플링 정렬로 제한되고 장비 형상이 이미 이해되어 있다면 축 정렬 레이저 장비를 사용하면 됩니다. 이는 유효한 적용 분야입니다. 많은 유지보수 팀은 펌프, 모터, 일반 소형 회전 장비를 위해 이러한 장비를 보유하고 있습니다.

작업이 대형 형상, 내부 정렬, 여러 부품, 제한된 접근, OEM 보고, 고정 부품과 회전 부품의 관계 검증을 포함한다면 레이저 트래커를 사용해야 합니다. 증기 터빈 유지보수는 자주 이 두 번째 범주에 들어갑니다. 장비가 하나의 단순한 도구로 답하기에는 너무 크고, 잘못된 답의 결과는 너무 비쌉니다.

서비스 관점에서도 실용적인 판단이 필요합니다. 트래커, 타깃, 소프트웨어, 삼각대, 치공구, 교육, 교정 지원을 모두 구매하는 것은 대형 계측 프로그램을 지속적으로 운영하는 조직에는 의미가 있을 수 있습니다. 그러나 정비 정지 중 간헐적인 측정 수요가 있는 발전소라면 경험 있는 레이저 트래커 팀을 투입하는 편이 대개 더 빠릅니다. 장비, 절차, 계측 전문가, 보고서를 함께 확보하면서 유지보수 작업을 장비 구매 프로젝트로 바꾸지 않아도 됩니다.

증기 터빈 정렬 파트너 선택

터빈 정렬 파트너는 장비 이상을 이해해야 합니다. 기준을 어떻게 설정하는지, 트래커 이동 후 좌표계를 어떻게 유지하는지, 온도 보정을 어떻게 처리하는지, 최종 보고서가 어떤 형태인지 확인해야 합니다. 케이싱 폐쇄 상태와 개방 상태 모두에서 작업할 수 있는지도 물어보아야 합니다. 소형 회전 장비뿐 아니라 대형 에너지 자산 경험이 있는지도 중요합니다.

올바른 파트너는 중요한 정비 정지의 언어도 이해해야 합니다. 운영자는 민감한 유지보수 창에서 일반 측정 업체를 필요로 하지 않습니다. 접근 제약 속에서 작업하고, 데이터를 명확하게 문서화하며, OEM 기술자와 소통하고, 측정 계획을 재기동 결정과 연결할 수 있는 Real Metrologists가 필요합니다.

API의 현장 검사 및 정렬 서비스는 이러한 작업을 위해 설계되었습니다. API 팀은 고객 현장에서 측정을 수행하며, 글로벌 및 로컬 서비스 범위와 대형 산업 검사에 맞게 설계된 레이저 장비를 제공합니다.

자주 묻는 질문

가장 정밀한 축 정렬 방법은 무엇입니까?

대형 터빈-발전기 세트에서는 레이저 트래커 워크플로가 일반적으로 가장 정밀하고 포괄적인 방법입니다. 두 축 끝의 관계만 측정하는 것이 아니라 전체 기계 라인의 3D 형상을 포착하기 때문입니다. 커플링 정렬 장비는 국부 정렬에는 정밀할 수 있지만, 케이싱, 다이어프램, 보어, 베어링, 기초 사이의 관계를 동일한 좌표망에서 측정하지는 못합니다.

증기 터빈 정렬에는 얼마나 걸립니까?

접근과 기준이 준비되어 있다면 측정 단계는 한 교대 안에 완료되는 경우가 많습니다. 전체 정비 정지 정렬은 케이싱 개방 또는 폐쇄 접근, 측정 위치 수, 보정 이동량, OEM 보고 요구사항, 최종 검증에 따라 더 오래 걸릴 수 있습니다.

터빈에서 레이저 트래커로 기대할 수 있는 정밀도는 어느 정도입니까?

잘 계획된 레이저 트래커 설정은 대형 터빈 부품에 필요한 작업 범위에서 미크론 수준의 측정 데이터를 제공할 수 있습니다. 실제 정밀도는 거리, 시선 확보, 열 안정성, 타깃 설정, 치공구, 측정망 품질에 따라 달라집니다.

증기 터빈은 얼마나 자주 정렬해야 합니까?

증기 터빈은 대정비 시, 진동 또는 베어링 문제가 발생한 후, 기초 또는 케이싱 작업 후, 커플링 또는 발전기 정렬이 변경된 경우, OEM 절차가 정렬 검증을 요구할 때 확인해야 합니다. 가용성이 중요한 발전소는 증상이 나타날 때까지 기다리기보다 계획 정비 정지 범위에 정렬 측정을 포함하는 경우가 많습니다.

터빈-발전기 세트에서 일반적인 네 가지 정렬 검사는 무엇입니까?

가장 중요한 네 가지 검사는 로터 또는 축 정렬, 커플링 정렬, 케이싱 또는 보어 정렬, 베어링 또는 기초 정렬입니다. 정확한 목록은 OEM과 정비 정지 범위에 따라 달라지지만, 이 네 범주는 터빈 운전 상태를 결정하는 대부분의 형상을 포함합니다.

증기 터빈 정비 정지 측정 계획

터빈이 열려 있을 때는 정비 정지 시간이 시작되기 전에 측정 계획이 준비되어 있어야 합니다. API의 Real Metrologists는 고객 현장에서 휴대형 레이저 트래커 측정을 통해 터빈 검사, 정렬, 검증, 보고를 지원할 수 있습니다.
