리소그래피 장비 베이스가 까다로운 이유
반도체 제조에서 리소그래피 장비는 불안정한 기초를 거의 허용하지 않습니다. 이 장비는 웨이퍼 위에 나노미터 수준의 회로 패턴을 투영하며, 물리적 베이스는 수 톤에 이르는 장비 하중을 지지하면서도 정밀한 기준 형상을 유지해야 합니다.
따라서 베이스는 단순한 지지 구조물이 아닙니다. 장비 정확도 체인의 일부입니다. 작은 기울어짐, 침하 또는 변형도 리소그래피 공정의 정렬 오차로 이어질 수 있으며, 이는 수율 저하, 성능 문제 또는 민감한 장비 손상으로 이어질 수 있습니다.
설치 팀의 측정 과제는 분명합니다. 베이스 표면, 홀 위치, 여러 베이스 섹션 사이의 관계를 충분한 정확도로 확인해야 최종 조정과 인수 검사를 신뢰할 수 있습니다.
무엇을 확인해야 하는가
리소그래피 장비 베이스 검사는 일반적으로 세 가지 영역에 집중됩니다.
첫 번째는 베이스 표면의 레벨과 평탄도입니다. 베이스 표면은 설치의 영점 기준이 되므로, 장비 가이드 레일이 요구되는 직진도와 수평도를 만족하도록 마이크론 수준의 평탄도가 필요할 수 있습니다.
두 번째는 홀 형상과 위치입니다. 나사 홀과 위치 결정 핀 홀은 장비 본체, 진동 절연 장치, 보조 시스템을 장착하는 데 사용됩니다. 직경, 직각도, 설계 데이터 대비 3D 위치가 허용 공차 안에 있어야 합니다. 그렇지 않으면 설치가 어려워지거나 장착 응력이 구조물에 유입될 수 있습니다.
세 번째는 여러 베이스 섹션 사이의 관계입니다. 대형 리소그래피 시스템은 노광, 측정, 웨이퍼 이송 및 기타 하위 시스템을 위해 별도의 베이스를 사용할 수 있습니다. 설치 중에는 간격, 평행도, 높이 차이, 전체 상대 위치를 제어해야 이 구조물들이 하나의 강성 플랫폼처럼 동작합니다.
기존 방식의 한계
전자 수평계, 마이크로미터, 세오돌라이트, CMM은 모두 정밀 측정에 활용될 수 있습니다. 그러나 이런 대형 고정밀 설치 작업에는 이상적이지 않습니다.
큰 베이스 표면을 점별로 측정해야 할 때 작업 속도가 느려질 수 있습니다. 또한 표면 평탄도 검사와 홀 위치 검사가 별도로 수행되면 기준 좌표계가 달라지는 문제가 생길 수 있습니다. 여러 베이스를 조정할 때 기존 방식은 조정이 진행되는 동안 전체 공간 관계를 하나의 좌표계에서 파악하기 어렵게 만듭니다.
결과적으로 검사, 조정, 재검사가 반복되는 경우가 많습니다. 이 방식도 가능은 하지만 시간이 더 걸리고, 분석과 보고서, 추적성을 위한 3D 데이터가 충분히 완전하지 않을 수 있습니다.
Radian 레이저 트래커가 제공하는 이점

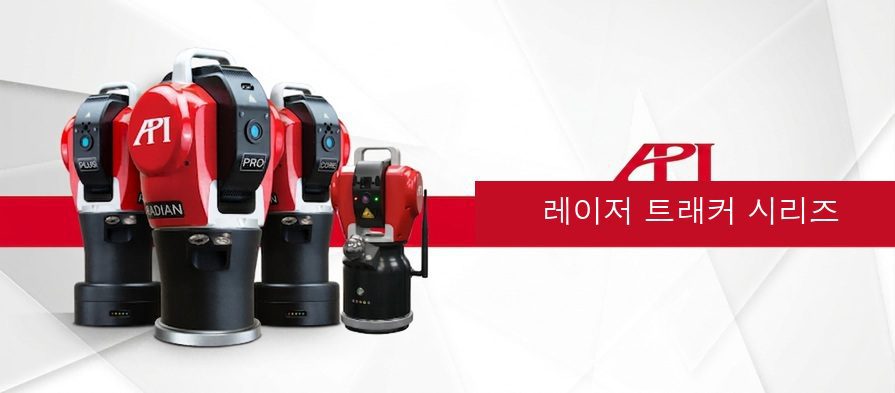

API Radian 레이저 트래커는 설치 팀이 이러한 검사를 하나의 글로벌 좌표계 안으로 가져올 수 있는 실용적인 방법을 제공합니다. 평탄도, 홀 위치, 베이스 간 정렬을 별도 작업으로 다루는 대신 동일한 기준에 대해 측정하고 분석할 수 있습니다.
리소그래피 장비 베이스는 크지만 공차는 매우 엄격합니다. Radian 시리즈는 마이크론 수준의 공간 측정 정확도, 80미터 이상의 측정 반경, 최대 1000Hz의 데이터 수집 속도를 제공합니다. 이 조합은 베이스 영역을 빠르게 커버하고, 형상을 신속하게 캡처하며, 긴 거리에서도 필요한 정확도를 유지하게 합니다.
워크플로우에서 더 큰 장점은 실시간 피드백입니다. 조정 중에 트래커는 작업자가 부품을 움직이는 동안 측정점과 이론 위치의 차이를 표시할 수 있습니다. 나중에 다시 측정하고 조정하는 방식이 아니라, 팀은 조정을 실시간으로 안내할 수 있습니다.
검사 워크플로우

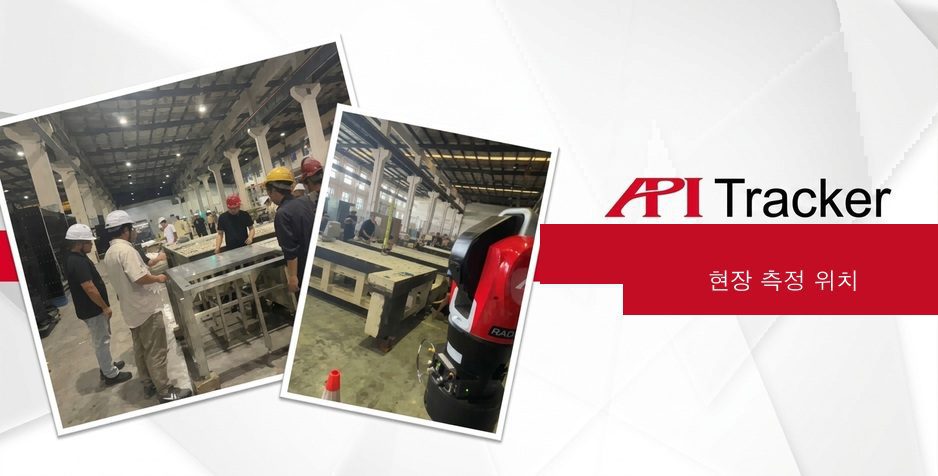

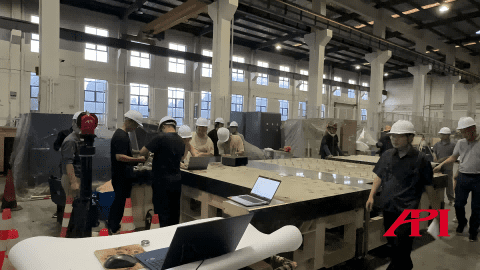

Radian 레이저 트래커는 설치 현장의 안정적인 기초 또는 삼각대 위에 설치되고, 베이스 섹션과 측정점에 대한 시야를 확보합니다. 이후 팀은 검사를 위한 초기 좌표계를 설정합니다.
작업자는 고정밀 SMR 타깃을 사용해 베이스 위의 포인트를 수집합니다. 트래커는 타깃 중심을 실시간으로 추적하고 3D 좌표 데이터를 측정 소프트웨어로 전송합니다. 표면 평탄도 검사의 경우 작업자는 베이스 표면을 따라 측정 경로를 계획하고 연속 포인트 데이터를 수집할 수 있습니다. 홀 검사의 경우 SMR을 특수 핀 시트에 배치해 홀 벽을 측정하고 위치와 크기를 피팅할 수 있습니다.
이를 통해 중요한 위치 결정 핀 홀과 나사 홀의 중심 좌표, 홀 직경, 원주, 위치 오차를 평가하는 데 필요한 데이터를 얻을 수 있습니다.
측정 데이터를 의사결정으로 전환
데이터가 SpatialAnalyzer, PolyWorks, Verisurf, Metrolog, MeasurePro와 같은 소프트웨어에 들어가면 팀은 모든 항목을 동일한 좌표계에서 분석할 수 있습니다.

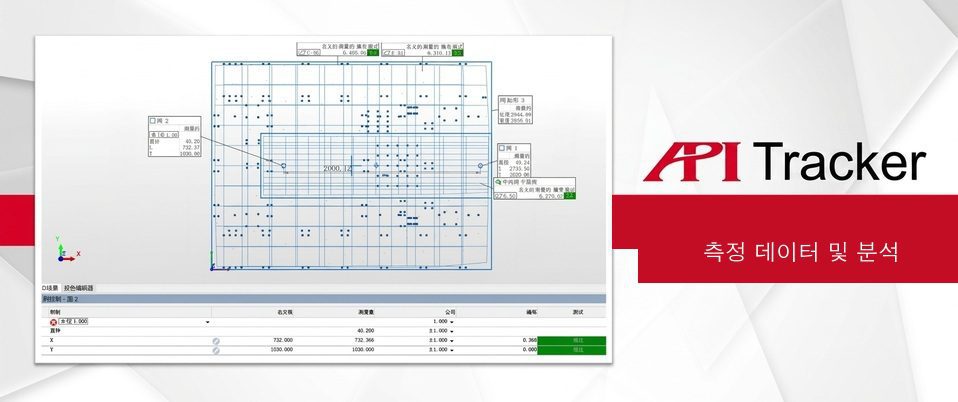

베이스 표면의 경우 소프트웨어는 측정된 포인트를 평면에 피팅하고 평탄도 오차, 높은 영역, 낮은 영역을 보여주는 컨투어 뷰를 생성합니다. 홀 위치의 경우 측정 형상을 피팅하고 각 특징의 X, Y, Z 편차를 계산합니다. 결과는 표 또는 컬러 맵으로 검토할 수 있어 공차를 벗어난 특징을 빠르게 식별할 수 있습니다.
같은 데이터는 공식 보고에도 활용됩니다. 평탄도 분석, 홀 위치 편차 목록, 3D 편차 맵 및 기타 기록을 인수 문서와 추후 리소그래피 장비 설치 참고 자료로 보관할 수 있습니다.
실시간 베이스 조정
동일한 측정 구성은 여러 베이스 섹션의 최종 조정에도 사용할 수 있습니다. 트래커는 각 베이스의 주요 기준점을 하나의 좌표계로 가져옵니다. 공칭 설계 좌표가 로드되면 소프트웨어는 각 베이스 섹션의 실제 위치를 목표 위치와 비교해 실시간으로 표시할 수 있습니다.
이 실시간 화면에는 Delta X, Delta Y, Delta Z, 피치 및 기타 정렬 값이 포함될 수 있습니다. 작업자는 잭 스크류, 웨지 심 또는 기타 정밀 조정 장치를 사용하면서 화면에서 편차가 줄어드는 것을 확인할 수 있습니다. 이 과정은 분리된 검사 단계가 아니라 폐루프 조정 워크플로우가 됩니다.
핵심 내용
이 사례 연구는 레이저 트래커 측정이 반도체 장비 설치에 적합한 이유를 보여줍니다. 리소그래피 장비 베이스는 대형 측정, 엄격한 공차, 통합 기준 좌표계, 조정 중 빠른 피드백을 요구합니다. Radian 레이저 트래커는 이러한 요구를 하나의 워크플로우로 해결합니다.
반도체 제조사와 설치 팀은 이를 통해 설치 시간을 줄이고, 베이스 형상을 더 잘 제어하며, 문서화를 명확하게 하고, 리소그래피 장비 가동 전에 더 높은 신뢰를 확보할 수 있습니다.
리소그래피 장비 베이스 설치를 위한 레이저 트래커 검사에 대해 더 알아보려면 API Metrology에 문의하십시오.
