API Dynamic 9D LADAR

O que é Dynamic 9D LADAR?

O 9D LADAR é um revolucionário sistema de medição sem contato que emprega tecnologia de ponta para capturar dados dimensionais e de geometria de superfície de alta velocidade e alta precisão.

A quem se destina?

O 9D LADAR foi projetado para indústrias e profissionais que exigem medições de alta precisão e sem contato em tempo real. É benéfico no controle de qualidade, inspeção e processos de fabricação que precisam capturar dados de geometria dimensional e de superfície de forma rápida e precisa.

Características

O Dynamic 9D LADAR está disponível em 3 gamas: LD-8, LD-15 e LD-25.

25 metros

Gama

0,2 seg/cm²

Velocidade de digitalização

50 linhas/seg

Varredura de alta densidade

20 minutos

Aquecimento Rápido

10,4 kg

em Peso

25 μm + 6

μm/m (2 sigma)
Precisão 3D

Principais Indústrias

O 9D LADAR da API é fundamental em setores como Aeroespacial, Automotivo e Energia, onde a precisão é crucial para a segurança e eficiência. Suas capacidades avançadas de medição garantem a montagem precisa de componentes na indústria aeroespacial, controle de qualidade crítico na fabricação automotiva e avaliação precisa de máquinas de grande escala em energia, particularmente energia eólica. Além disso, o LADAR é inestimável em Máquinas Pesadas, Manufatura, Defesa Militar, Transporte, Máquinas-Ferramenta e Robótica por seus detalhes exatos na produção e manutenção. Essa versatilidade consolida o LADAR como uma ferramenta fundamental para impulsionar a qualidade e a inovação em todos esses setores.

Saiba Mais

Cotação de solicitação

Baixar PDF

Ladar vs. Radar Laser Convencional

O DYNAMIC LADAR 9D fornece resolução em nível de mícron enquanto elimina problemas associados à refletividade da superfície, velocidades lentas de aquisição de dados, precisão limitada, ângulos incidentes restritivos e suscetibilidade ao ruído do ambiente de produção.

Os sistemas de radar a laser exigem uma grande média de amostras para obter uma precisão razoável, diminuindo efetivamente as taxas de dados. A tecnologia OFCI da API usa chilrear rápido a laser para gerar um amplo espectro para interferência óptica. O sinal de interferência detectado rende sensibilidade 100x maior que o Radar a Laser.

Core Technology

Data Rate

Scanning Speed

Raster Scanning

Volumetric Accuracy (2σ)

Beam Spot Size

Target Reﬂectivity

Incident Angle

Translucency

System Controller

API 9D Ladar Systems

Optical Frequency Chirping Interferometry

20,000 pts/sec

0.2 sec/cm²

50 lines/sec – 0.1mm spacing

Linear: 20 µm + 2 µm/m (2σ)

3D: 25 µm + 6 µm/m (2σ)

32 µm or smaller

Insensitive

≤ 85-degree

Measurement of translucent objects

Intergral

Conventional Laser Radar Systems

Frequency Modulated Coherent Laser

500 pts/sec - 1,000 pts/sec max

1 sec/cm2 Maximum

N/A

Linear: 20 µm + 5 µm/m

3D: 20 µm + 14.5 µm/m

Sub-mm

Sensitive

≥ 45-degree

Inability to measure translucent objects

External

Improvement

✔

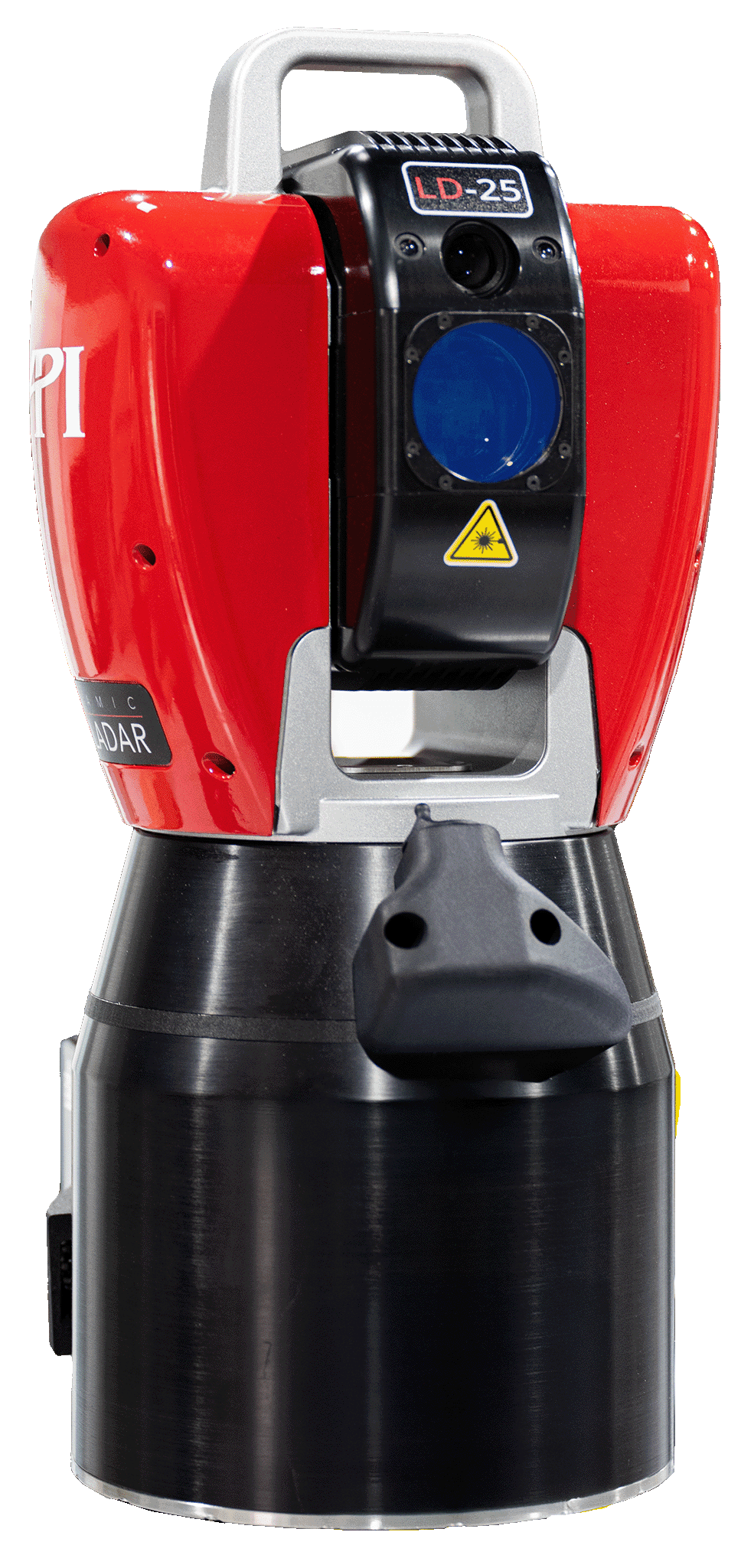

Ladar 9D dinâmico

O sistema de medição sem contato baseado em interferometria mais rápido e preciso do mundo

Projetado para durabilidade

O design compacto e rígido contém motor, enconders e laser. Essa tecnologia minimiza os erros de deslocamento da Abbe, ao mesmo tempo em que abriga a fonte de laser, óptica, câmera e eletrônica principal no centro do corpo do Laser Tracker.

Tempo de aquecimento rápido e eficiente

Permite a rápida distribuição do calor em todo o cabeçote durante o aquecimento ou variações drásticas de temperatura ambiente, garantindo que o laser Tracker mantenha o equilíbrio térmico constante durante toda a sua operação, resultando em menor tempo de aquecimento e estabilidade de medição superior.

Tecnologia inovadora

9D LADAR é uma tecnologia revolucionária, destinada a revolucionar a medição automática da produção. O LADAR 9D LADAR pendente de patente é o sistema de medição sem contacto mais rápido e mais preciso baseado na interferometria, incorporando a tecnologia OFCI (Optical Frequency Chirping Interferometry).

Detecção e Alcance a Laser

9D LADAR capta dados dimensionais e geométricos de superfície dirigidos a todas as indústrias transformadoras, incluindo, entre outras; automóvel, aeroespacial, construção naval, energia, transportes, máquinas-ferramentas, robótica e construção.

Visão geral do 9D Ladar

O Dynamic 9D LADAR é uma tecnologia inovadora, representando o sistema de medição sem contato mais rápido e preciso do mundo. A coleta de dados rápida e precisa do 9D LADAR em tempo real está pronta para revolucionar as medições automatizadas de produção em linha e os obsoletos sistemas convencionais de Radar a Laser que exigem uma grande média de amostras para obter precisão razoável, diminuindo efetivamente as taxas de aquisição de dados.

Aplicativos

CMM óptico – pequeno a grande volume, simples de montar, rápido e preciso
Inspecção in-situ da máquina CNC
Inspecção em linha e controlo dimensional para aeronaves, automóveis, energia eólica ou indústrias semelhantes
Flush e Gap
Part Measurement
Jigs, Inspeção de Fixação e Ferramentas
Reverse Engineering
Robótica
X,Y,Z – I,J,K e R,G,B Dimensões

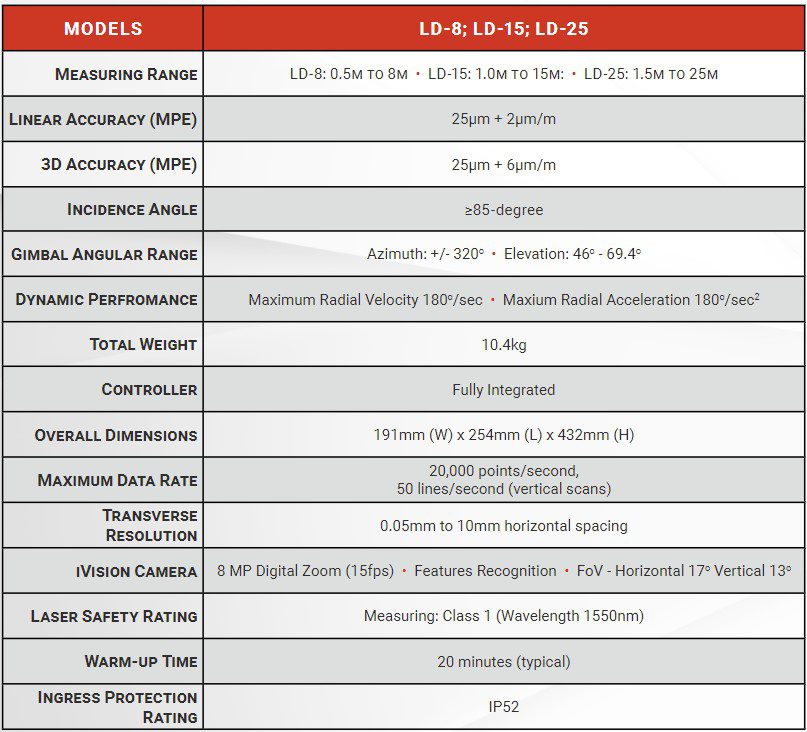

Especificações Técnicas

Measuring Range

Linear Accuracy

3D Accuracy

Incidence Angle

Gimble Angular Range

Total Weight

Controller

Overall Dimentions

Maximum Data Rate

Transverse Resolution

iVision Camera

Laser Saftey Rating

Warm-up Time

Ingress Protection Rating

LD-8 | LD-15 | LD-25

LD-8: 0.5m to 8m | LD-15: 1.0m to 15m | LD-25: 1.5m to 25m

20μm + 2μm/m (2 sigma)

25μm + 6μm/m (2 sigma)

≤ 85-degree

Azimuth: +/- 320° Front Side Elevation -50* to 80* Back Side Elevation 100* to 215*

10.4 KG

Fully Integrated

191mm x 254mm x 432mm

20,000 Points/Second

50mm (distance dependant)

8 MP Digital Zoom (15fps) | Feature Recognition | FoV - Horizontal 17° Vertical 13°

Measuring: Class 1 (Wavelength 1550nm) Pointing Class 1 (635nm) *IEC 60825-1 (eye safe)

20 Minutes (typical)

IP52

Estudos de caso da Dynamic 9D Ladar

Suporte & Garantia

Na API, oferecemos suporte local global para atender às suas necessidades, onde quer que você esteja. Nós também fornecemos uma garantia padrão de 2 anos, sublinhando nossa confiança em nossos produtos.

Caso deseje ainda mais segurança, oferecemos uma atualização para uma garantia de custo zero de propriedade de 5 anos. Essa cobertura estendida garante sua tranquilidade, tornando seu investimento em API não apenas uma compra, mas uma parceria confiável.
