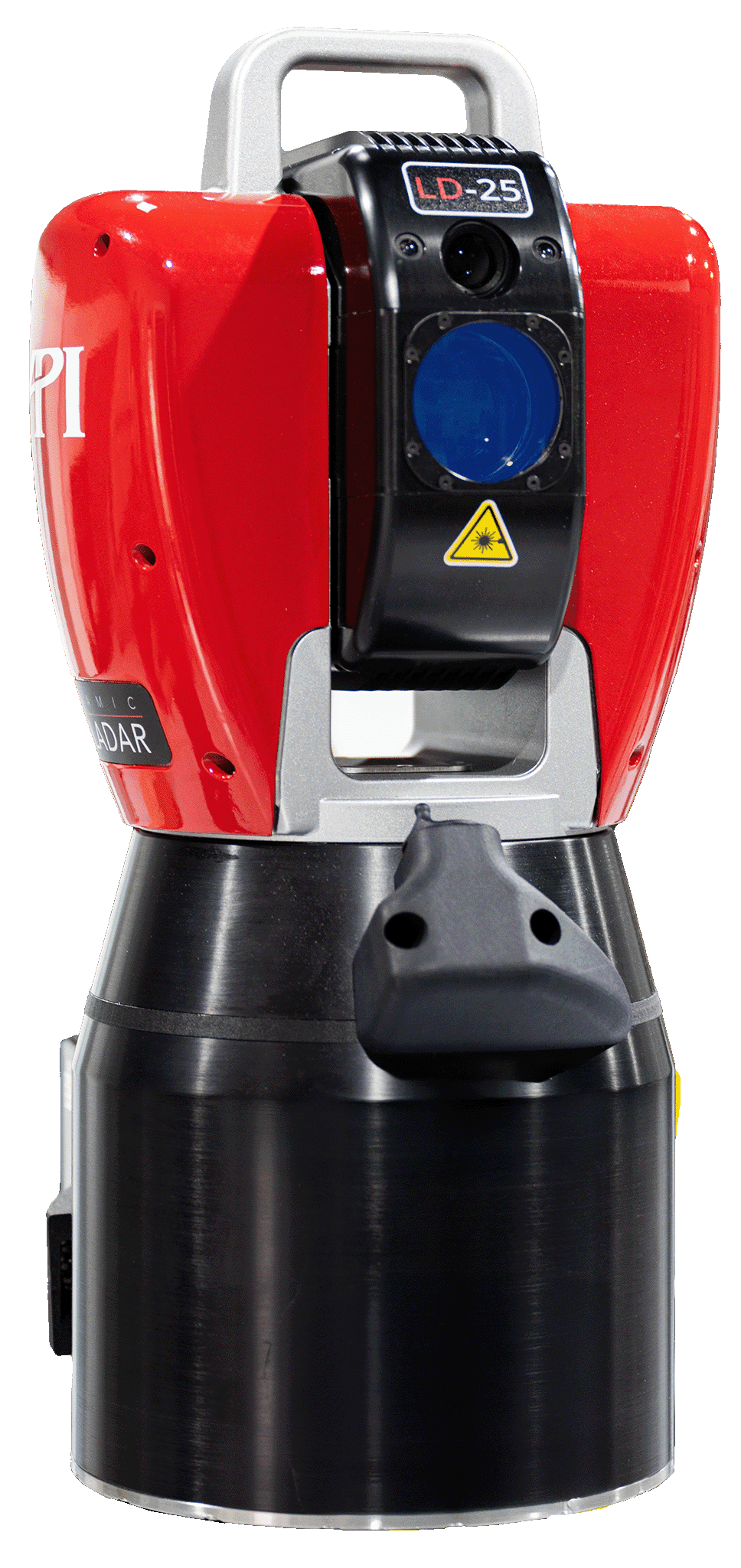

API Dynamic 9D LADAR

Was ist der Dynamic 9D LADAR?

Der 9D LADAR ist der neue Standard für automatisierte, berührungslose optisch-dimensionale Messtechnik. Er erfasst sowohl Dimensions- als auch Oberflächengeometriedaten mit hoher Geschwindigkeit und hoher Genauigkeit.

Für wen ist er?

Der 9D LADAR wurde für Branchen und Anwender entwickelt, die hochpräzise, berührungslose Messungen in Echtzeit benötigen. Er ist ideal für den Einsatz in Qualitätskontroll-, Inspektions- und Fertigungsprozessen, bei denen sowohl Dimensions- als auch Oberflächengeometriedaten schnell und genau erfasst werden müssen.

Funktionen
Diese 3 Modelle des Dynamic 9D LADAR gibt es: LD-8, LD-15 und LD-25.

ca. 25 m

Messbereich

0,2 Sek./cm²

Scangeschwindigkeit

50 Zeilen/Sek.

Hohe Datenrate

20 Minuten

Schnelle Aufwärmzeit

10,4 kg

Gewicht

25 μm + 6

μm/m (2 sigma)
3D-Genauigkeit

Schlüsselindustrien

Der 9D-LADAR von API ist das Messsystem für den Einsatz in der Luft- und Raumfahrt oder der Automobil- und Energieindustrie. Hier sind Präzision der Messungen, Sicherheit und Effizienz entscheidend. Seine fortschrittlichen Messfunktionen gewährleisten eine genaue Montage von Bauteilen in der Luft- und Raumfahrt, eine kritische Qualitätskontrolle in der Automobilherstellung und präzise Messungen von großen Bauteilen und Maschinen in der Energiewirtschaft, insbesondere in der Windkraft. Darüber hinaus ist der LADAR in den Bereichen Schwermaschinenbau, Verteidigungs- oder Transportindustrie, dem Werkzeugmaschinenbau und der Robotik aufgrund seiner hohen Detailgenauigkeit in der Produktion und Wartung von unschätzbarem Wert. Diese Vielseitigkeit macht den LADAR zum Messsystem, das die Qualität verbessert und Innovation in diesen Branchen ermöglicht.

Weitere Informationen

Informationen und Angebot anfordern
PDF herunterladen

9D LADAR Leistungsvergleich mit konventionellem Laser Radar

Der Dynamic 9D LADAR bietet eine Auflösung im Mikrometerbereich und meistert erfolgreich Herausforderungen im Zusammenhang mit Oberflächenreflexionsvermögen, Datenerfassungsgeschwindigkeiten, Genauigkeiten, restriktiven Einfallswinkeln und Hintergrundrauschen in Produktionsumgebungen.

Laser-Radarsysteme benötigen Datenvolumen, um eine angemessene Genauigkeit zu erreichen, wodurch die Messzeiten effektiv verlangsamt werden. Die OFCI-Technologie von API verwendet schnelles Laser-Chirping, um ein breites Spektrum für optische Interferenzen zu erzeugen. Das Interferenzsignal bietet eine 100-mal höhere Empfindlichkeit als die Phasendetektionsmethode des Laserradars.

Kerntechnologie
Datenrate
Scan-Geschwindigkeit
Raster-Scannen
Volumetrische Genauigkeit (2σ)
Volumetrische Genauigkeit (2σ)
Strahl-Punktgröße
Zielreflektivität
Einfallswinkel
Transluzenz
Systemsteuerung
API 9D Ladar Systems
Optische Frequenz-Chirp-Interferometrie
20.000 Pkt./Sek.
0,2 Sek./cm²
50 Linien/Sek. – 0,1 mm Abstand
Linear: 20 µm + 2 µm/m (2σ)
3D: 25 µm + 6 µm/m (2σ)
32 µm oder kleiner
Unempfindlich
≤ 85 Grad
Messung transluzenter Objekte
Integral
Konventionelle Laser-Radarsysteme
Frequenzmodulierter kohärenter Laser
500 Pkt./Sek. - max. 1.000 Pkt./Sek.
Maximal 1 Sek/cm²
Nicht zutreffend
Linear: 20 µm + 5 µm/m
3D: 20 µm + 14,5 µm/m
Sub-mm
Empfindlich
≥ 45 Grad
Unfähigkeit zur Messung transluzenter Objekte
Extern
Verbesserung
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔

Dynamic 9D-Ladar

Das schnellste und genaueste berührungslose Messsystem der Welt, das auf Interferometrie basiert

Auf Langlebigkeit ausgelegt

Das kompakte und stabile UNIBODY-Tracker-Design von API ermöglicht die Montage von Motoren, Encodern und Lasern. Die UNIBODY-Innovation des schaftmontierten Lasers minimiert Abbe-Versatzfehler, während gleichzeitig die Laserquelle, Optik, Kamera und die Hauptelektronik des Kopfes, also alle wichtigen Bauteile zentriert in der Mitte des Tracker-Körpers untergebracht sind.

Schnelle und effiziente Aufwärmzeit

Der UNIBODY und die Zentrierung aller Wärmequellen ermöglichen eine schnelle Verteilung der Wärme im gesamten System während der Aufwärmphase oder bei drastischen Schwankungen der Umgebungstemperatur, unabhängig von Zeit und Ort. Dadurch wird sichergestellt, dass das System während des gesamten Betriebs ein konstantes Wärmegleichgewicht beibehält, was zu einer kürzeren Aufwärmzeit und einer besseren Messstabilität aller Koordinaten führt.

Innovative Technologie

Der 9D LADAR steht für eine innovative Technologie, die automatisierte Messungen revolutioniert. Das zum Patent angemeldete 9D LADAR ist das weltweit erste interferometrisch basierte industrielle Messsystem, das die OFCI-Technologie (Optical Frequency Chirping Interferometry) nutzt.

Laserdetektion und -entfernung

Der 9D LADAR erfasst sowohl Dimensions- als auch Oberflächengeometriedaten für viele Fertigungsindustrien, wie die Automobil-, Luftfahrt-, Schiffbau-, Energie-, Transport-, Werkzeugmaschinen-, Robotik-, und Bau-Industrie.

9D LADAR Übersicht

Das Dynamic 9D LADAR ist eine innovative Technologie und das schnellste und genaueste berührungslose Messsystem. Die schnelle und genaue Datenerfassung des 9D LADAR in Echtzeit revolutioniert die automatisierten Inline-Produktionsmessungen und löst die bisherigen konventionellen Laser-Radar-Systeme ab. Denn zur Erreichung einer hinreichenden Genauigkeit erfordern Laser-Radar-Systeme eine umfangreiche Stichproben, was die Datenerfassungsraten effektiv verlangsamt.

Anwendungen

  • Optisches KMG – kleines bis großes Volumen, einfach einzurichten, schnell und genau
  • CNC-Maschine In-Situ-Inspektion
  • Inline-Inspektion und Dimensionsdatenkontrolle für Flugzeuge, Automobile, Windenergie oder weitere Branchen
  • Spalt und Bündigkeit
  • Bauteilemessung
  • Vorrichtungs- & Werkzeuginspektion
  • Reverse Engineering
  • Robotik
  • Dimensionen X,Y,Z – I,J,K und R,G,B

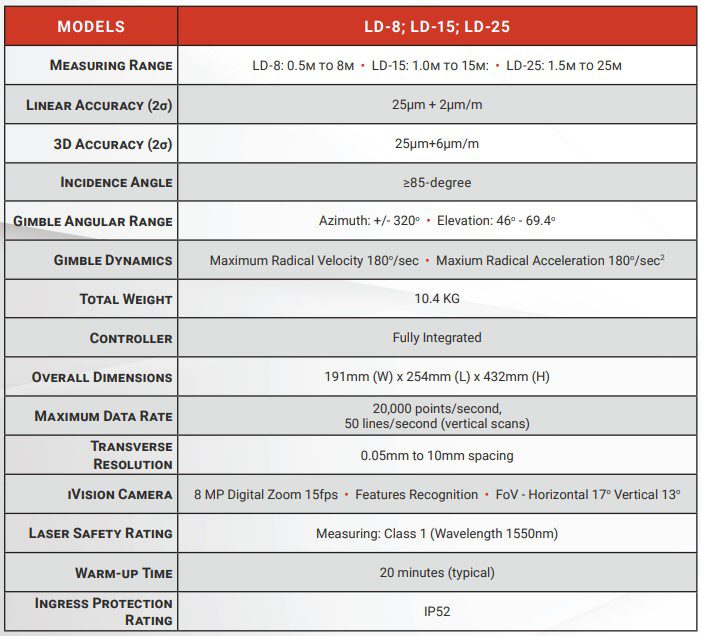

Technische Daten

Messbereich
Lineare Genauigkeit
3D-Genauigkeit
Einfallswinkel
Gierwinkelbereich
Gesamtgewicht
Steuerung
Gesamtabmessungen
Maximale Datenrate
Querauflösung
iVision Kamera
Lasersicherheitsbewertung
Aufwärmzeit
LD-8 | LD-15 | LD-25
LD-8: 0.5m to 8m | LD-15: 1.0m to 15m | LD-25: 1.5m to 25m
20μm + 2μm/m (2 sigma)
25μm + 6μm/m (2 sigma)
≤ 85 Grad
Azimut: +/- 320° Vordere Seitenhöhe -50* bis 80* Rückseitenhöhe 100* bis 215*
10,4 KG
Vollständig integriert
191mm x 254mm x 432mm
20.000 Punkte/Sekunde
50mm (abstandabhängig)
8 MP Digitalzoom (15fps) | Merkmalserkennung | FoV - Horizontal 17° Vertikal 13°
Messung: Klasse 1 (Wellenlänge 1550nm) Zeigeklasse 1 (635nm) *IEC 60825-1 (augensicher)
20 Minuten (typisch)
