Warum diese Inspektion so wichtig ist
Große Schiffsgeneratoren machen weit mehr, als nur das Licht an Bord zu versorgen. Sie speisen Kommunikationssysteme, Navigationstechnik, Pumpen, Winden, Kessel und viele weitere zentrale Systeme eines Schiffs. Auf großen Schiffen wird der Generator damit zu einer kritischen Komponente, bei der Maßabweichungen sehr schnell zu echten Zuverlässigkeitsproblemen führen können.
Genau deshalb ist die Inspektion so entscheidend. Wenn Rotor und Stator nicht so zusammenpassen, wie sie sollen, wird der Generator schwerer zu montieren, schwerer zu warten und langfristig anfälliger für Leistungsprobleme.
Die Herausforderung
In diesem Projekt musste der Kunde Durchmesser, Zylindrizität und Koaxialität des Permanentmagnet-Rotors eines großen Schiffsgenerators sowie die mehrsegmentigen Nutkeile des Stators vermessen. Das Ziel war klar: Rotor und Stator sollten gleichmäßig zusammenpassen und mechanische Kollisionen bei der Montage vermieden werden.
Die eigentliche Schwierigkeit lag in der Aufgabe selbst. Die Magnetkraft des Rotors war so stark, dass konventionelle Werkzeuge nur eingeschränkt einsetzbar waren. Hinzu kamen die lackierte, partikelbehaftete Oberfläche und die unhandliche Messsituation. Auf der Statorseite erhöhten Abweichungen in Rundheit und Zylindrizität an hervorstehenden Nutkeilbereichen das Risiko, dass Rotor und Stator beim Zusammenbau klemmen.
Auch der klassische Prüfprozess war dafür kein besonders guter Ansatz. Üblicherweise mussten mehrere Messmittel kombiniert werden, darunter Rundheitsvorrichtungen, Totalstationen, Nivelliergeräte, Mikrometer und elektrische Messmethoden mit Pianodraht. Solche Setups liefern zwar Daten, erhöhen aber auch die Komplexität, verstärken das Risiko aufsummierter Fehler und machen Nacharbeit wahrscheinlicher.
Wo der Radian Plus ins Spiel kommt

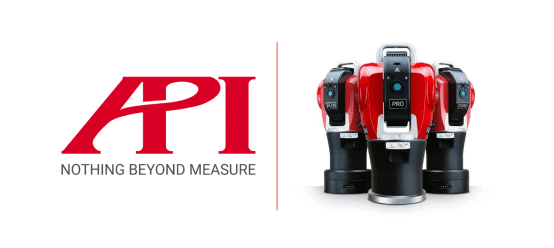

Der API Radian Plus Laser Tracker eröffnete dem Team einen deutlich saubereren Weg nach vorn. Laser Tracker sind in Luft- und Raumfahrt, Luftfahrt, Schiffbau und Präzisionsfertigung bereits etabliert, weil sie große Reichweite mit hoher Genauigkeit verbinden. Genau diese Stärken passen auch hervorragend zur Inspektion und Montage großer Schiffsgeneratoren.
In diesem Fall bot der Radian Plus Mikrometergenauigkeit, großvolumige Messfähigkeit mit Durchmessern von über 160 Metern sowie einen vollständig kabellosen Workflow mit Akkubetrieb und drahtloser Datenübertragung. Dadurch konnte das Team Kabelprobleme beim Aufbau vermeiden und sich deutlich freier um den Generator bewegen, bei einer effektiven Betriebszeit von mehr als acht Stunden.
So wurde gemessen

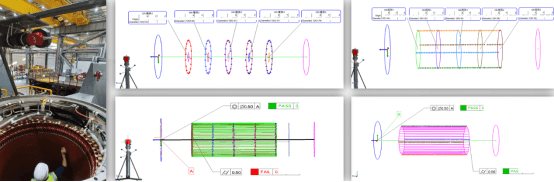

Der Tracker wurde so positioniert, dass alle relevanten Messpunkte gut sichtbar waren. Anschließend tastete ein Bediener jede Prüfposition mit einer SMR-Zielkugel mit integriertem Prisma an, während der Tracker das Ziel verriegelte und in Echtzeit verfolgte.
Sobald das Ziel an der Messposition gehalten wurde oder der Bediener die Datenerfassung auslöste, nahm das System 3D-Koordinaten mit bis zu 1000 Hz auf und übertrug die Daten direkt an die Messsoftware auf einem Computer. Dort konnte das Team Linien, Ebenen und Volumenkörper aufbauen, Messdaten mit CAD vergleichen und die notwendige GD&T-Auswertung präzise durchführen.
Warum dieser Ansatz besser funktionierte
Der Mehrwert lag nicht nur in der höheren Genauigkeit. Entscheidend war der bessere Workflow. Statt mehrere Instrumente zu kombinieren und darauf zu hoffen, dass der Gesamtprozess stabil bleibt, konnte das Team eine einzige Messplattform nutzen, um Daten aufzunehmen, Geometrie auszuwerten und gezielt zu erkennen, wo Korrekturen erforderlich waren.
Gerade bei großen Schiffsgeneratoren ist das wichtig, weil selbst kleine Geometriefehler später deutlich größere Montage- und Leistungsprobleme verursachen können. Der Radian Plus gab dem Team eine schnellere und verlässlichere Methode an die Hand, um sowohl Rotor als auch Stator zu prüfen und die gesamte Aufgabe deutlich beherrschbarer zu machen.
Fazit
Dieser Fall zeigt sehr gut, warum Laser Tracker in der großvolumigen industriellen Inspektion so effektiv sind. Wenn Bauteile groß sind, die Toleranzen aber trotzdem stimmen müssen und klassische Verfahren zu aufwendig werden, kann das richtige Messsystem die gesamte Aufgabe grundlegend verbessern.
Für große Schiffsgeneratoren bietet der API Radian Plus Laser Tracker einen praktischen Weg, Messaufgaben zu vereinfachen, das Vertrauen in die Ergebnisse zu erhöhen und Montage- sowie Wartungsentscheidungen sicherer zu treffen.
Für weitere Informationen zur 3D-Inspektion großer Schiffsgeneratoren kontaktieren Sie noch heute einen API-Metrologen.
