과제: 큰 하우징, 까다로운 정렬
대형 모터 하우징에서는 대략적인 확인만으로는 충분하지 않습니다. 장착 홀, 베어링 시트, 기타 핵심 형상은 요구된 중심선 관계를 정확히 유지해야 합니다. 동축도가 벗어나면 이후 모터 운전 중 진동, 베어링 조기 마모, 조립 문제, 효율 저하로 이어질 수 있습니다.
그래서 동축도 검사는 중요한 품질 확인 공정입니다. 특히 대형 하우징에서는 공차만큼이나 어떤 방식으로 측정하느냐가 중요합니다.
CMM이 항상 실용적인 답은 아닌 이유
작은 모터 하우징은 좌표측정기(CMM)로 검사하기에 적합할 수 있습니다. 하지만 대형 모터 하우징은 절차가 훨씬 복잡해집니다. 충분히 큰 CMM이 필요하고, 요구 정확도에 맞는 검사실 환경이 필요하며, 측정 전 하우징을 안정된 환경에서 일정 시간 유지해야 하는 경우도 많습니다.
결국 무거운 부품 이송, 대기 시간, 반복적인 적재와 하역이 필요합니다. 부품 자체를 옮기는 것이 어렵다면, 측정 시스템을 부품이 있는 곳으로 가져가는 편이 더 효율적입니다.
API 레이저 트래커 방식
API Radian Pro 레이저 트래커는 대형 정밀 부품을 현장에서 직접 검사할 수 있는 휴대형 측정 솔루션입니다. 모터 하우징을 고정식 측정 장비로 옮기는 대신, 필요한 형상을 볼 수 있는 위치에 트래커를 배치합니다.
작업자는 내부 프리즘이 있는 정밀 타깃 구를 사용합니다. 트래커는 타깃 중심을 잠그고 측정 범위 안에서 이를 추적하며, 고정밀 포인트 데이터를 검사 소프트웨어로 전송합니다. 소프트웨어는 이 데이터를 바탕으로 원통, 축, 평면 등 필요한 형상을 구성하고 설계 기준값과 비교합니다.
사례: 0.18 mm 동축도 공차
이 적용 사례에서 API 측정 서비스 엔지니어는 Radian Pro 레이저 트래커를 사용해 대형 모터 하우징의 동축도를 검사했습니다. 요구 공차는 0.18 mm였습니다.
Radian Pro는 장거리 측정, 휴대성, 고정밀 측정 성능을 함께 제공하기 때문에 이 작업에 적합했습니다. IFM 및 ADM 레이저 시스템은 추적 가능한 측정을 지원하고, 트래커 기반 셋업은 이동이 어려운 대형 부품에서도 실용적인 작업 흐름을 가능하게 합니다.

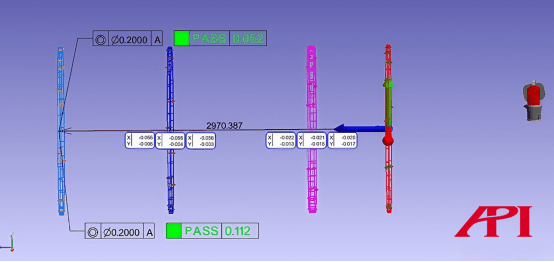

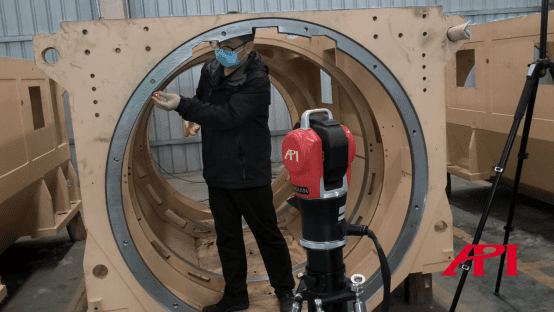

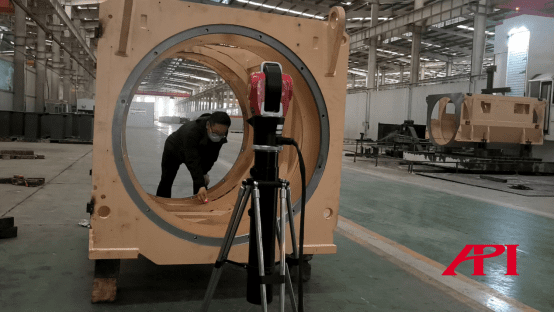

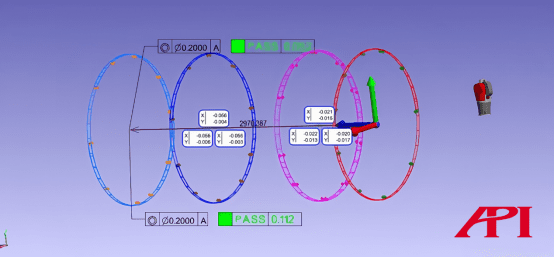

검사 과정은 간단했습니다. 엔지니어는 Radian Pro를 하우징 주변에 배치하고 측정 소프트웨어에 연결한 뒤, 동축도 평가가 필요한 네 위치에서 포인트 데이터를 수집했습니다. 소프트웨어는 각 위치의 포인트로 원통을 구성하고, 원통 축을 계산한 다음, 각 축을 기준 축과 비교했습니다.
장비 셋업부터 보고서 작성까지 전체 과정은 약 30분 만에 완료되었습니다. CMM으로 이동하고, 환경 안정 시간을 기다리고, 더 통제된 검사 환경을 구성해야 하는 대형 부품 검사와 비교하면 큰 효율 향상입니다.
대형 부품 측정을 위한 더 많은 선택지

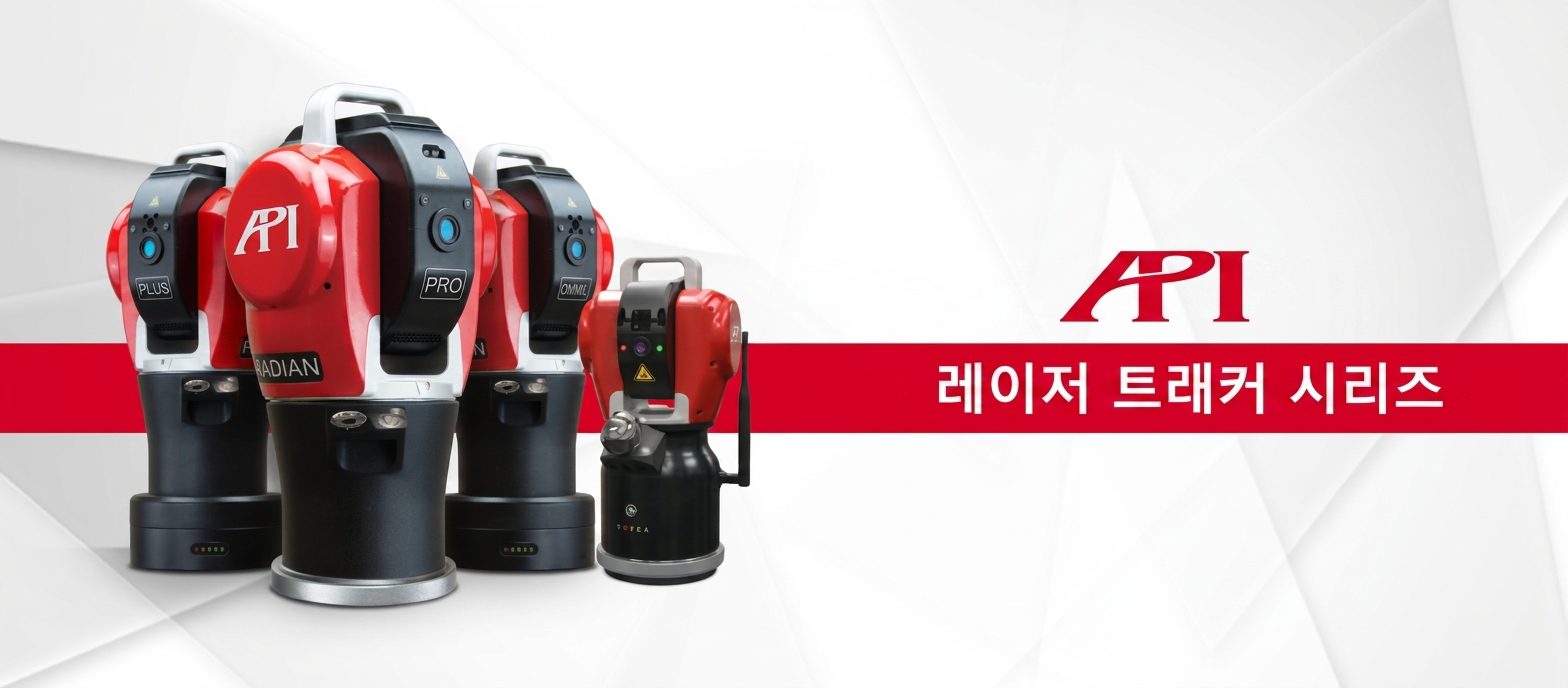

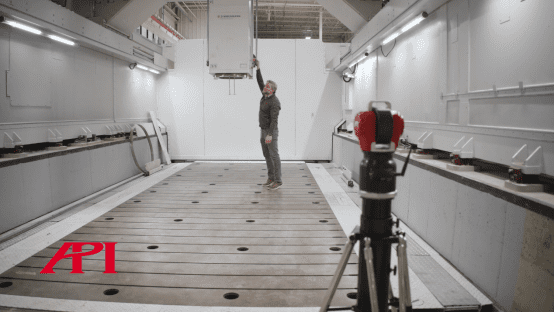

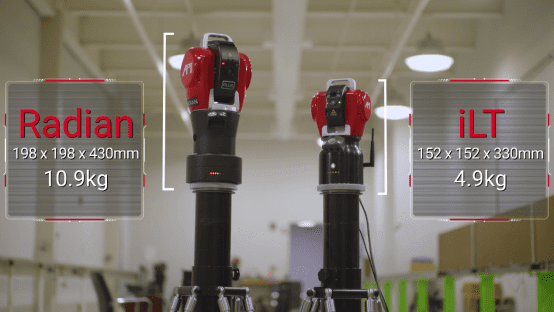

이 사례에서는 Radian Pro가 적합한 장비였지만, API 측정 플랫폼은 다양한 현장 조건에 맞는 여러 선택지를 제공합니다. Radian Plus와 Radian Core는 배터리 전원과 무선 데이터 전송을 지원하면서 고정밀 측정을 수행할 수 있습니다. iLT 레이저 트래커는 더 작고 완전 무선으로 설계되어 현장 서비스, 협소 공간, 야외 측정, 통합 측정 시스템에 유용합니다.
접촉식 측정이 적합하지 않은 경우에는 API 9D LADAR가 비접촉 3D 측정을 제공합니다. 협조 타깃 없이도 마이크론 수준의 정확도로 고속 포인트 클라우드를 수집할 수 있어, 속도, 접근성, 온도 조건이 모두 중요한 산업 측정 문제에 활용할 수 있습니다.
대형 모터 하우징 동축도 검사에 대해 더 알아보려면 지금 API 계측 전문가에게 문의하세요.
