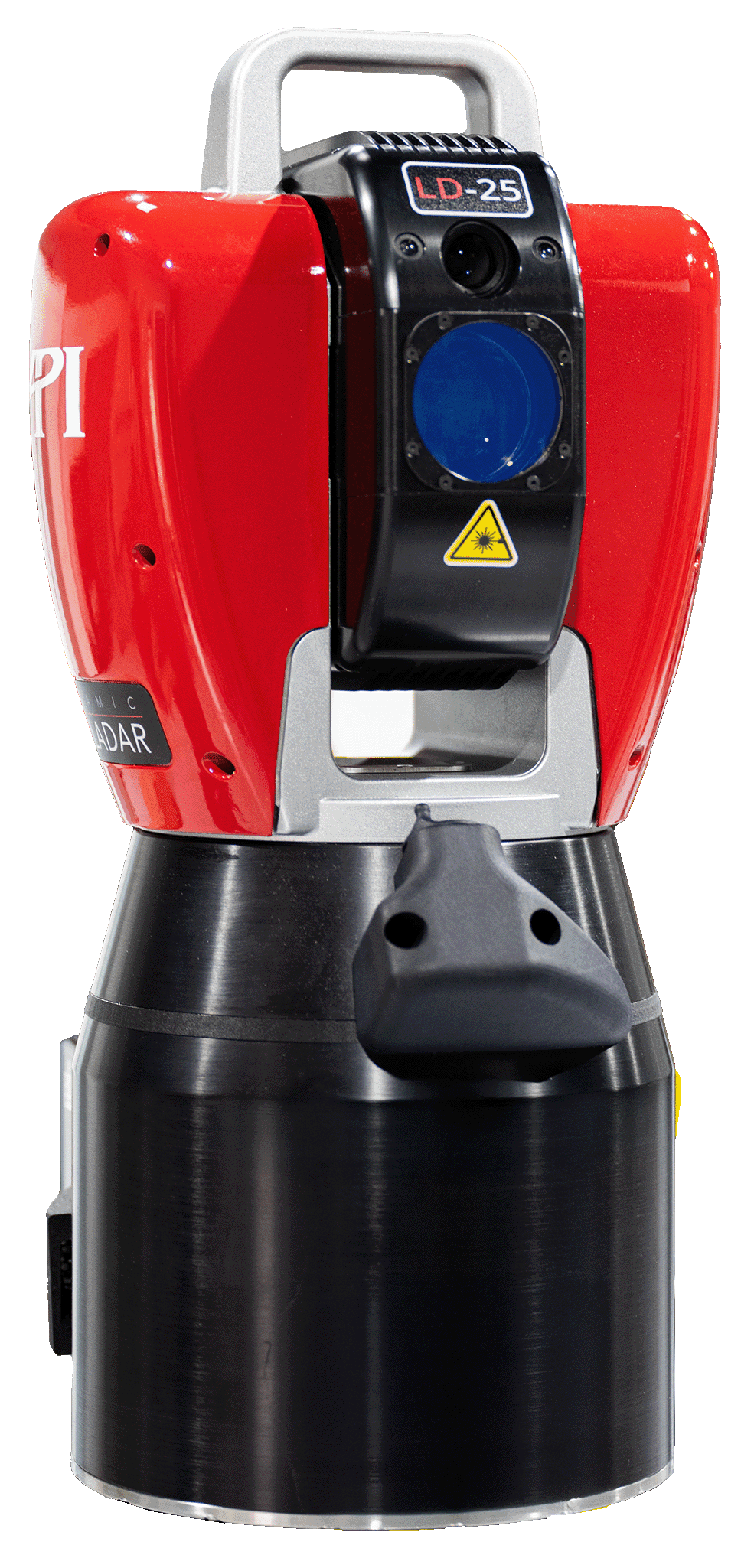

API 다이나믹 9D 스캐너

다이나믹 9D LADAR란?

9D LADAR는 최첨단 기술을 사용하여 고속, 고정밀 치수 및 형상 데이터를 스캐닝하는 혁신적인 비접촉식 정밀 자동측정 시스템입니다.

주요 활용분야는?

9D LADAR는 실시간으로 고정밀 비접촉식 자동 측정이 필요한 산업 및 전문가를 위해 개발되었습니다. LADAR는 단순한 3D 스캐너가 아닌 x,y,z 3D 좌표값과 i,j,k 및 R,G,B 파라메터의 9D 포인트 클라우드를 취득할 수 있으며 이는 치수 및 형상 데이터를 빠르고 정확하게 스캐닝해야 하는 인-라인 품질 관리, 검사 및 제조 공정에 유용하게 활용될 수 있습니다.

사양

Dynamic 9D LADAR 는 측정범위에 따라 LD-8, LD-15 및 LD-25의 3가지 모델이 제공됩니다.

25 미터

측정반경

0.2초/cm²

스캐닝 속도

50라인/초

고밀도 스캐닝

20분 (권장)

빠른 예열시간

10.4kg

무게

25 μm + 6

μm/m(2시그마)
3D 정확도

주요산업

API의 9D LADAR는 안전성, 효율성, 정밀도가 중요한 항공우주, 자동차 및 에너지와 같은 부문에서 중추적인 역할을 합니다. 고정밀 자동 측정 기능은 항공 우주 분야의 정확한 부품 조립, 자동차 제조의 중요한 품질 관리, 에너지, 특히 풍력 발전 분야의 대형 로터 측정 등에 있어 정밀 측정을 보장합니다. 또한 LADAR는 중장비, 정밀제조, 방산, 운송, 공작 기계 및 로봇 공학 분야의 제조공정과 유지보수를 정밀하게 관리함에 있어 매우 유용한 솔루션입니다. 이러한 다양한 활용성으로 인해 LADAR는 산업 전반에 걸쳐 품질향상과 제조혁신을 주도하는 핵심 도구로 굳건히 자리매김하고 있습니다.

더 알아보기

견적 요청
다운로드

API 9D LADAR vs. Laser Radar

DYNAMIC 9D LADAR는 종래의 Laser Radar 대비 미크론 수준의 고해상도 스캐닝 성능을 제공하는 동시에 표면 반사율, 느린 데이터 수집 속도, 제한된 정확도, 제한적인 입사각 및 환경 오차 요소 등에 대한 민감한 기술적 문제를 해결하였습니다.

Laser Radar 시스템은 필요한 정확도를 얻기 위해 많은 샘플 평균화가 필요하여 데이터 취득 속도가 느려집니다. API 9D LADAR의 OFCI 기술은 고속 레이저 처핑 기술을 사용하여 광간섭에 대한 넓은 스펙트럼을 생성합니다. 감지된 간섭 신호는 Laser Radar 대비 약 100배 더 높은 감도를 제공합니다.

Core Technology Data Rate Scanning Speed Raster Scanning Volumetric Accuracy (2σ) Volumetric Accuracy (2σ) Beam Spot Size Target Reflectivity Incident Angle Translucency System Controller
Conventional Laser Radar Systems Frequency Modulated Coherent Laser 500 pts/sec - 1,000 pts/sec max 1 sec/cm2 Maximum N/A Linear: 20 µm + 5 µm/m 3D: 20 µm + 14.5 µm/m Sub-mm Sensitive ≥ 45-degree Inability to measure translucent objects External
Improvement ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔

다이나믹 9D 레이더

세계 최고속 최정밀 간섭계 기반 비접촉식 자동측정 시스템

고내구성 설계

API의 견고한 소형경량 UNIBODY 본체설게 기술은 모터, 엔코더 및 레이저의 샤프트 장착을 가능하게 합니다. 혁신적인 UNIBODY 샤프트 장착 레이저 기술은 Abbe 오프셋 오차를 최소화하는 동시에 레이저 소스, 광학 장치, 카메라 및 주요 헤드 전자 장치를 본체 중앙에 장착합니다.

효율적이고 빠른 예열 시간

UNIBODY와 모든 열원의 중앙배치는 예열 또는 급격한 주변 온도 변화 시에 본체 전체에 열을 빠르게 분배할 수 있도록 하여 본체가 작동 내내 일정한 열 평형을 유지하도록 하여 예열 시간을 단축하고 우수한 측정 안정성을 제공합니다.

획기적 기술

9D LADAR는 자동화된 생산 측정에 혁명을 일으킬 획기적인 기술입니다. 특허 출원 중인 9D LADAR는 OFCI(Optical Frequency Chirping Interferometry) 기술을 통합한 가장 빠르고 정확한 간섭계 기반 비접촉식 자동측정 시스템입니다.

폭넓은 활용성

9D LADAR는 자동차, 항공 우주, 조선, 에너지, 운송, 공작 기계, 로봇 공학 및 건설 등 다양한 정밀조립/제조 산업 뿐만 아니라 정밀한 치수 및 형상 데이터가 필요한 모든 분야에 활용될 수 있습니다.

9D LADAR 개요

Dynamic 9D LADAR는 세계에서 가장 빠르고 정확한 비접촉식 측정 시스템을 대표하는 획기적인 기술입니다. 9D LADAR의 빠르고 정확한 실시간 데이터 취득 성능은 자동화된 인-라인 생산 측정에 혁명을 일으키고 필요한 정확도를 얻기 위해 많은 샘플링과 평균화가 필요한 기존의 저속 Laser Radar 시스템을 대체해 나갈 것입니다.

활용분야

  • 광학 CMM – 소형에서 대형 스캐닝까지, 설정이 간편하고 빠르고 정확합니다.
  • CNC 공작기계 현장 검사
  • 항공기, 자동차, 풍력, 원자력, 수력 등 에너지 산업 등 정밀제조산업의 인-라인 검사 및 치수 제어
  • 간격단차측정
  • 부품 측정
  • 지그, 픽스쳐 & 툴 검사
  • 역설계
  • 로보틱스
  • 고밀도 컬러 스캐닝

기술 사양

Measuring Range
Linear Accuracy
3D Accuracy
Incidence Angle
Gimble Angular Range
Total Weight
Controller
Overall Dimentions
Maximum Data Rate
Transverse Resolution
iVision Camera
Laser Saftey Rating
Warm-up Time
LD-8 | LD-15 | LD-25
LD-8: 0.5m to 8m | LD-15: 1.0m to 15m | LD-25: 1.5m to 25m
20μm + 2μm/m (2 sigma)
25μm + 6μm/m (2 sigma)
≤ 85-degree
Azimuth: +/- 320° Front Side Elevation -50* to 80* Back Side Elevation 100* to 215*
10.4 KG
Fully Integrated
191mm x 254mm x 432mm
20,000 Points/Second
50mm (distance dependant)
8 MP Digital Zoom (15fps) | Feature Recognition | FoV - Horizontal 17° Vertical 13°
Measuring: Class 1 (Wavelength 1550nm) Pointing Class 1 (635nm) *IEC 60825-1 (eye safe)
20 Minutes (typical)

Dynamic 9D Ladar 활용사례

API의 Dynamic 9D LADAR를 사용한 풍차 로터 제조 검사 개선

API Radian Laser Tracker를 사용한 초대형 공작물의 고정밀 조립

7월의 크리스마스.Polar Express 기관차의 복원

기술지원 및 보증

API는 고객이 어디에 있든 고객의 요구 사항을 충족할 수 있도록 전 세계 현지 지원을 제공합니다. 또한 표준 2년 보증을 제공하여 우리 제품에 대한 내구성과 안정성을 보장합니다.

더욱 안정적 장비운용이 요구되는 경우 5년 소유 비용 제로 보증으로 업그레이드가 가능합니다. 5년 보증 업그레이드를 통해 API로부터의 단순 장비 구매가 아닌 신뢰에 바탕한 사업적 동반자 관계를 구축할 수 있습니다.
