Bucyrus 495HR 유지보수에 정밀 계측이 필요한 이유
Bucyrus 495HR는 노천 광산에서 핵심 역할을 하는 대형 장비입니다. 장시간 고하중 조건에서 반복적으로 작업하기 때문에 시간이 지나면 주요 부품이 마모되거나 변형되고, 일부 구조는 기준 위치에서 벗어날 수 있습니다. 이런 변화는 생산성 저하로 끝나지 않고 예기치 않은 다운타임과 안전 리스크로 이어질 수 있습니다. 그래서 대형 장비 유지보수에서는 현장에서 바로 정확한 상태를 파악할 수 있는 계측 기술이 중요하며, 레이저 트래커가 그 역할을 효과적으로 수행합니다.
레이저 트래커는 현장에서 어떻게 작동하는가
레이저 트래커는 레이저 거리 측정과 각도 측정을 결합해 목표 지점의 3차원 좌표를 실시간으로 계산합니다. 반사 타깃을 정밀하게 추적하면서 복잡한 산업 현장에서도 빠르게 신뢰할 수 있는 데이터를 수집할 수 있습니다. 넓은 측정 범위와 높은 정확도, 그리고 이동성을 동시에 갖추고 있어 대형 광산 굴삭기 유지보수 같은 현장 작업에 특히 적합합니다.
이 작업에 API Radian 시리즈가 잘 맞는 이유

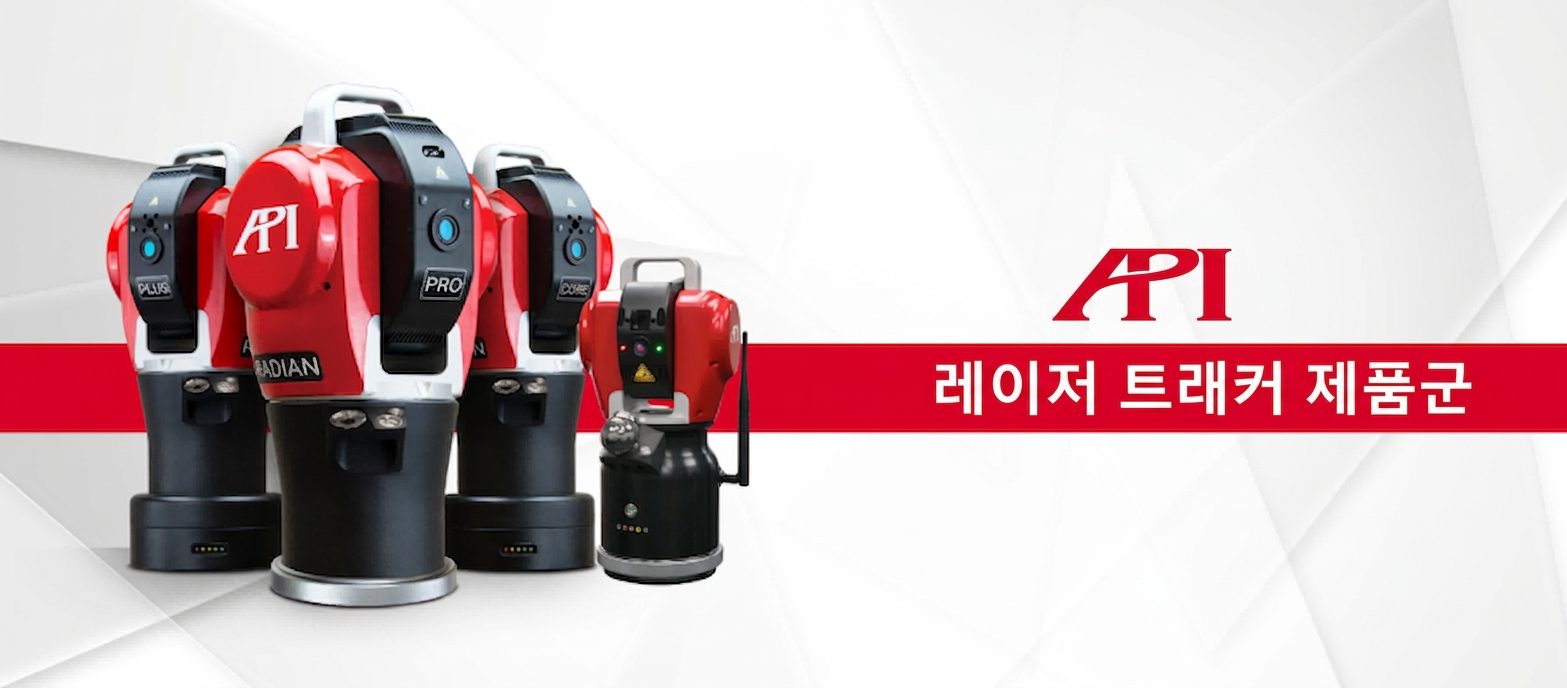

API Radian 레이저 트래커는 이런 작업 환경에 잘 맞도록 설계된 시스템입니다. 대표 모델인 Radian Pro는 IFM 간섭계 측정과 ADM 절대 거리 측정을 함께 제공해 정밀하고 추적 가능한 데이터를 확보할 수 있습니다. 최대 1000Hz 측정 속도와 넓은 작업 범위를 바탕으로 대형 장비의 여러 지점을 빠르게 확인할 수 있습니다.

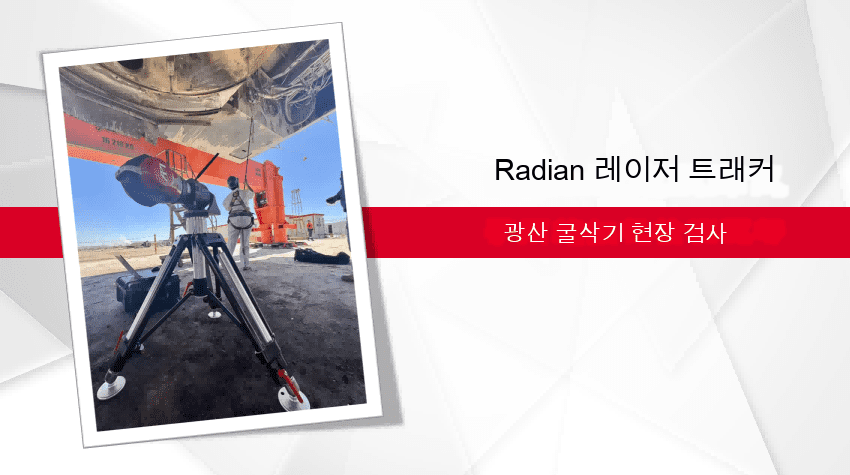

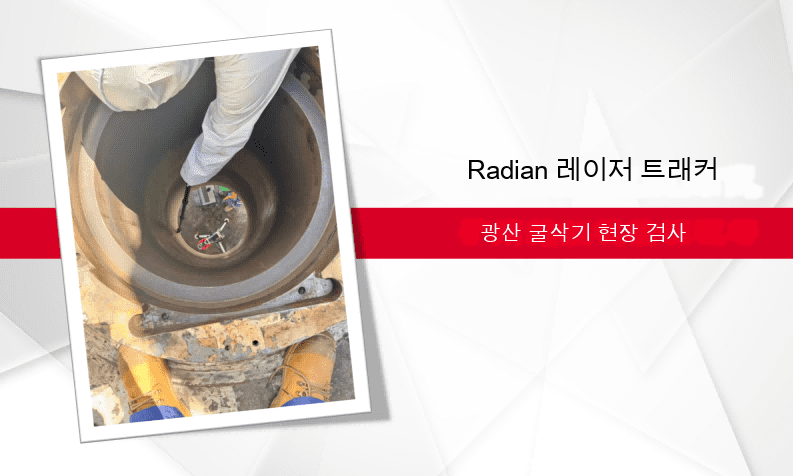

측정할 때는 프리즘이 내장된 타깃 구를 원하는 위치에 놓고, 트래커가 해당 지점을 추적하면서 좌표 데이터를 수집합니다. 수집된 데이터는 노트북의 측정 소프트웨어로 바로 전달되므로, 유지보수 팀은 현장에서 즉시 상태를 분석하고 다음 조치를 결정할 수 있습니다.

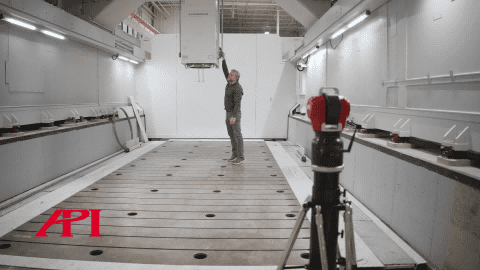

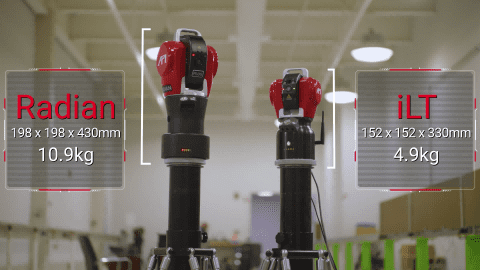

Radian Pro 외에도 API는 작업 방식에 따라 다양한 구성을 제공합니다. Radian Plus와 Radian Core는 고정밀 측정 성능에 배터리 전원과 무선 데이터 전송을 더해 현장 활용성을 높였습니다. iLT는 더 작고 가벼운 설계로 이동성이 뛰어나 협소한 공간이나 야외 작업, 다중 시스템 구성 환경에서 특히 유리합니다.
유지보수 과정에서 레이저 트래커가 시간을 줄여주는 지점
1. 구조 부품 치수 검사
유지보수 초기에 먼저 해야 할 일은 하부 구조, 붐, 스틱과 같은 주요 부품의 치수를 확인하는 것입니다. 레이저 트래커를 사용하면 길이, 폭, 높이, 보어 치수, 장착 홀 위치 등을 빠르게 측정하고 설계 도면과 비교할 수 있습니다. 이를 통해 마모, 뒤틀림, 설치 오차를 더 빨리 찾아낼 수 있습니다.
2. 장비 설치와 정렬
부품 교체나 재조립이 끝난 뒤에는 대형 서브어셈블리를 정확하게 다시 맞춰야 합니다. 레이저 트래커는 회전 중심, 붐 핀 위치, 스틱 핀 위치 같은 핵심 기준점을 측정해 각 부품의 상대 위치가 올바른지 확인하는 데 도움을 줍니다. 덕분에 조정 작업이 더 빠르고 체계적으로 진행됩니다.
3. 핵심 부품의 기하공차 검증
유압 실린더나 기어박스 같은 핵심 부품은 단순 치수뿐 아니라 기하학적 상태도 중요합니다. 레이저 트래커를 활용하면 원통도, 평면도, 직진도 같은 항목을 점검할 수 있어 부품이 계속 사용 가능한지, 보정이 필요한지, 교체해야 하는지를 더 빠르게 판단할 수 있습니다.
4. 수리 후 운전 상태 모니터링
레이저 트래커는 정지 상태 계측에만 쓰이지 않습니다. 수리 후 시운전 단계에서도 변위, 진동, 비정상적인 움직임을 추적해 잔존 문제를 조기에 찾는 데 활용할 수 있습니다. 정식 재가동 전에 문제를 발견할 수 있다는 점에서 큰 장점이 있습니다.
현장 사례: 붐 핀 위치 오차를 바로잡다
한 노천 탄광에서 Bucyrus 495HR 굴삭기가 운전 안정성이 떨어지고 굴삭력이 감소하는 문제가 발생했습니다. 유지보수 팀은 레이저 트래커를 이용해 전체 상태를 점검했고, 그 결과 붐 핀 위치가 기준 위치에서 벗어나 작업 궤적에 오차가 생긴 것을 확인했습니다.
측정 데이터를 바탕으로 팀은 붐 핀 위치를 다시 조정하고 정렬을 복원했습니다. 수정 이후 장비는 정상적인 굴삭력과 안정성을 회복했고, 장기 다운타임으로 이어질 수 있는 손실도 피할 수 있었습니다.
핵심 정리
Bucyrus 495HR 같은 대형 광산 굴삭기를 유지보수할 때 레이저 트래커는 분명한 이점을 제공합니다. 치수 검사를 더 빠르고 정확하게 수행할 수 있고, 정렬 작업을 안정적으로 진행할 수 있으며, 기하공차 검증과 수리 후 상태 확인까지 한 시스템으로 이어갈 수 있습니다. 대형 장비 운영 현장에서는 재작업을 줄이고 정비 품질을 높이는 실질적인 방법이 됩니다.
광산 굴삭기 유지보수와 정렬에 대해 더 알고 싶다면 지금 API 측정 전문가에게 문의하세요.
