Warum Präzision bei großen Anlagen der Ölindustrie so wichtig ist
Große Anlagen der Ölindustrie verzeihen kaum Abweichungen. Schon kleine Positionsfehler an kritischen Komponenten können Vibrationen, vorzeitigen Verschleiß, instabiles Laufverhalten und teure Stillstände auslösen. Messen ist deshalb nicht nur ein Qualitätsschritt. Es ist ein zentraler Teil davon, die gesamte Anlage zuverlässig zu halten.
Genau hier stoßen klassische Prüfmethoden schnell an Grenzen. Bei großen Strukturen mit komplexer Geometrie sind ältere Messmittel oft langsam, schwer reproduzierbar und kaum belastbar, wenn enge Toleranzen eingehalten werden müssen. Für Hersteller und Instandhaltungsteams entsteht damit ein klares Problem: Je größer die Anlage, desto wichtiger werden schnelle und präzise 3D-Messungen.
Wo der API Radian Laser Tracker ins Spiel kommt

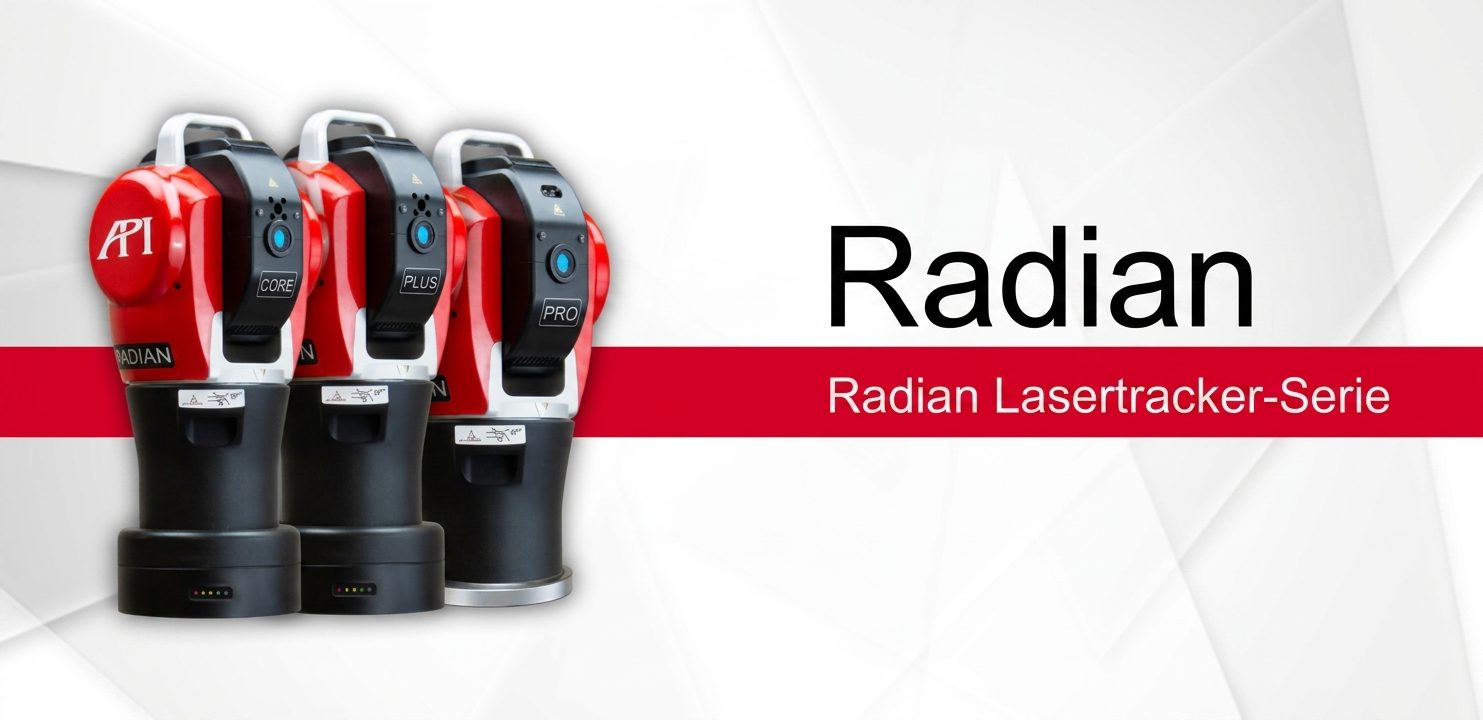

Der API Radian Laser Tracker ist genau für solche Aufgaben ausgelegt. Er bietet Teams eine praxistaugliche Möglichkeit, hochgenaue 3D-Messdaten an großen Anlagen zu erfassen, ohne dass die Prüfung selbst zum Engpass wird.
In Anwendungen an Erdöl-Equipment bedeutet das: Merkmalspositionen lassen sich verifizieren, Koaxialität prüfen, Ebenheit bewerten und umfassende GD&T-Analysen an großen Baugruppen zuverlässig durchführen. Genau dieses Werkzeug hilft Teams dabei, von „ungefähr passend“ zu messbarer Sicherheit zu kommen.
Die Radian-Serie bringt außerdem die Leistung mit, die große Projekte verlangen. Sie bietet Genauigkeiten im Mikrometerbereich, Messreichweiten von über 160 Metern und Datenerfassung mit bis zu 1000 Punkten pro Sekunde. Der Radian Pro ergänzt das um rückführbare IFM-interferometrische Lasermessung. Plus- und Core-Modelle unterstützen vollständig kabelloses Arbeiten und schaffen damit mehr Flexibilität in Fertigung und Außeneinsatz.
Die Herausforderung in diesem Projekt

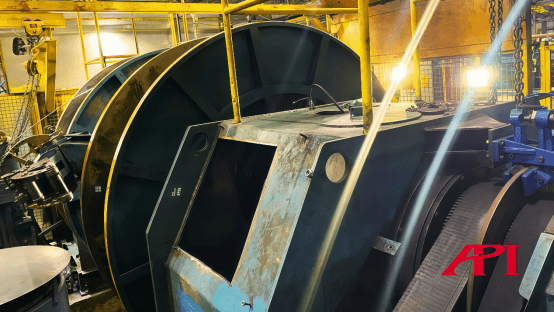

In diesem Fall musste ein südamerikanisches Erdölunternehmen zentrale Anlagenkomponenten nach langjährigem Betrieb kalibrieren und neu nivellieren, weil sich Teile des Systems mit der Zeit verschoben hatten. Die Anlage arbeitete mit einem riemengetriebenen Motor. Entsprechend kritisch war die Ausrichtung. Wenn die Riemenscheiben nicht parallel laufen oder die Motorwelle nicht sauber zentriert ist, drohen instabiler Betrieb, Vibrationen, beschleunigter Verschleiß und unnötig hohe Instandhaltungskosten.
Das Messziel war eindeutig: Die Geometrie musste präzise genug verifiziert werden, um die Korrektur sicher unterstützen zu können, und zwar mit einer geforderten Toleranz von 0,1 mm.
So wurde gemessen

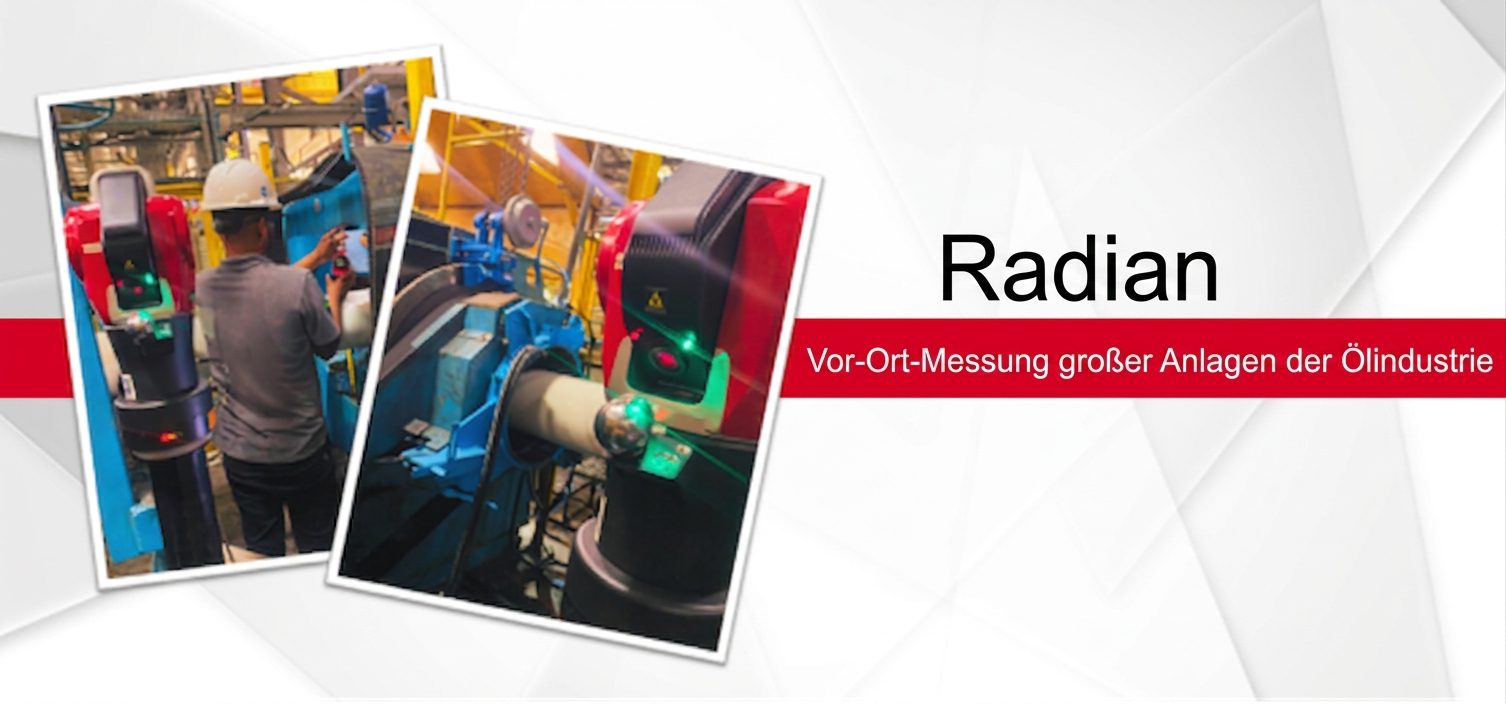

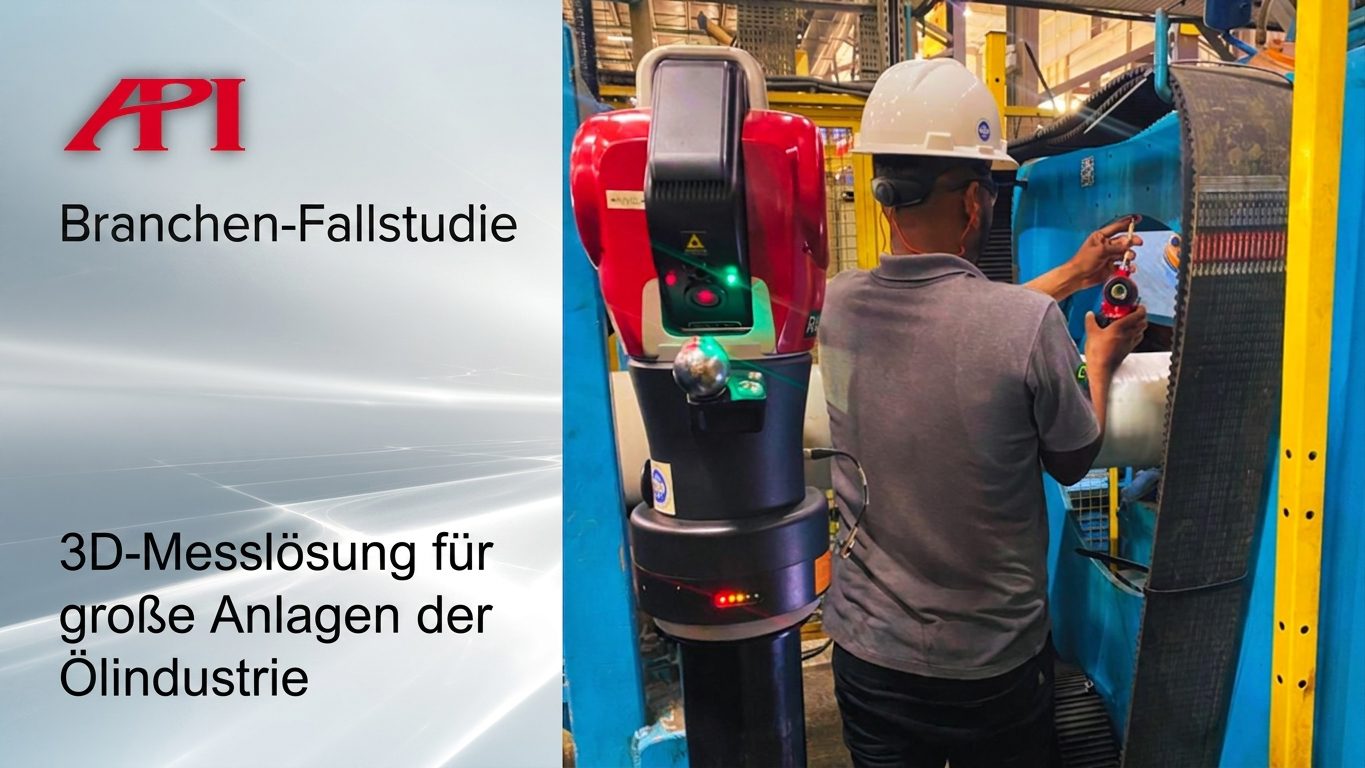

Der Messtechniker positionierte den Radian Laser Tracker rund um die Anlage und begann mit der Datenerfassung. Zum Einsatz kam eine hochpräzise SMR-Zielkugel mit integriertem Prisma, sodass der Tracker das Ziel sicher erfassen und in Echtzeit verfolgen konnte.
Sobald das Ziel die relevanten Messpunkte an der Anlage berührte, zeichnete der Tracker die 3D-Koordinaten mit hoher Geschwindigkeit auf und übergab die Daten direkt an die Messsoftware auf dem Laptop. Das gab dem Team einen schnellen und strukturierten Weg, alle benötigten Informationen zu erfassen, ohne den Einsatz unnötig zu verlangsamen.
Wie aus Messdaten konkrete Maßnahmen werden
In der Software konnte das Team die erfassten Werte zunächst als Punkte und Punktwolken verarbeiten und daraus Linien, Ebenen und weitere Geometrieelemente für die Analyse aufbauen. Anschließend ließen sich Abstände, Rechtwinkligkeit, Parallelität, Ebenheit, Rundheit, Kugelmittelpunkte und weitere kritische Beziehungen bewerten. Außerdem konnten die Messdaten mit CAD-Modellen abgeglichen werden, um Abweichungen zur Sollgeometrie exakt sichtbar zu machen.
Hier zeigt sich der eigentliche Wert der 3D-Messtechnik. Der Tracker sammelt nicht nur Zahlen. Er übersetzt diese Zahlen in Entscheidungen, Korrekturen und Berichte, die das Team direkt nutzen kann.
Ein klarer Vorteil im Feldeinsatz
Eine besonders praktische Eigenschaft des Radian-Systems ist die Unterstützung von Live-Justagen. Während der Einrichtung oder Korrektur kann der Bediener die Zielkugel an einem Bauteil ansetzen und die Positionsänderung in Echtzeit verfolgen. Die Software zeigt Richtung und Größe der Abweichung sofort an. Dadurch lässt sich ein Bauteil deutlich einfacher in die richtige Lage bringen.
Gerade bei großen Anlagen der Ölindustrie ist dieses Live-Feedback besonders wertvoll, weil das Bewegen von Komponenten selten schnell oder unkompliziert ist. Statt mit wiederholten Trial-and-Error-Kontrollen zu arbeiten, kann das Team gezielt nachführen und sofort sehen, was sich verändert.

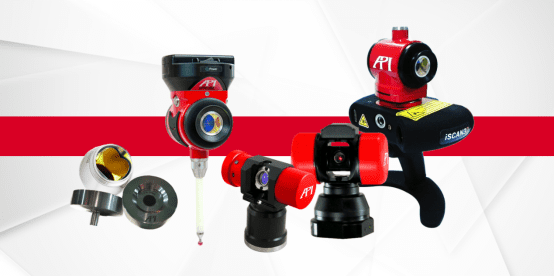

API erweitert die Plattform zudem mit Zubehör für verdeckte Messpunkte, Tieflochmessungen, Scanning, Bahnvermessung und 6DoF-Anwendungen. Damit lässt sich das System auch für anspruchsvollere Prüfaufgaben sinnvoll ausbauen.
Das Wichtigste auf einen Blick
Diese Fallstudie zeigt gut, warum Laser Tracker bei großen Anlagen der Ölindustrie so wirkungsvoll sind. Sie verbinden Geschwindigkeit, Genauigkeit und Flexibilität auf eine Weise, die große Messaufgaben deutlich beherrschbarer macht.
Für Teams in Fertigung, Prüfung und Instandhaltung von Erdöl-Equipment ergibt sich daraus ein klarer Vorteil: mehr Transparenz über den tatsächlichen Zustand der Anlage, schnellere Ausrichtung und Verifikation und deutlich mehr Sicherheit, dass das System so funktioniert, wie es soll.
Für weitere Informationen zur 3D-Messtechnik an großen Anlagen der Ölindustrie kontaktieren Sie noch heute einen API-Metrologen.
