Warum die Wartung eines Bucyrus 495HR so präzise Messtechnik braucht
Der Bucyrus 495HR ist eine zentrale Maschine im Tagebau. Er arbeitet unter hoher Last, in langen Schichten und unter Bedingungen, die Bauteile mit der Zeit verschleißen, verformen oder aus der Sollgeometrie bringen können. Das senkt nicht nur die Leistung, sondern erhöht auch das Risiko ungeplanter Stillstände. Genau hier spielt ein Lasertracker seine Stärken aus: Er ermöglicht präzise Messungen an großen Baugruppen direkt vor Ort, ohne dass die Maschine in eine Werkstatt gebracht werden muss.
So arbeitet ein Lasertracker im Instandhaltungseinsatz
Ein Lasertracker kombiniert interferometrische Distanzmessung mit Winkelmessung, um die dreidimensionale Position eines Zielpunkts in Echtzeit zu bestimmen. Der Tracker verfolgt ein Reflektorziel sehr präzise und erfasst auch in komplexen Industrieumgebungen schnell belastbare Messdaten. Für die Wartung großer Bergbau-Bagger ist diese Kombination aus Genauigkeit, Reichweite und Mobilität besonders wertvoll.
Warum die API Radian-Serie für diese Aufgabe gut geeignet ist
Der API Radian Lasertracker ist für solche Einsätze besonders geeignet. Das Flaggschiff der Serie, der Radian Pro, kombiniert IFM- und ADM-Messtechnik und liefert damit rückführbare Daten für anspruchsvolle Messaufgaben. Mit Messraten von bis zu 1000 Hz und einem großen Messvolumen lässt sich auch an sehr großen Maschinen effizient arbeiten.
Im Einsatz richtet der Tracker seinen Laser auf eine Zielkugel mit integriertem Prisma. Sobald die Kugel an der gewünschten Messposition sitzt, erfasst das System die Koordinaten manuell oder automatisch und überträgt sie direkt an die Auswertesoftware auf dem Laptop. So kann das Team während der Wartung sofort sehen, wo Abweichungen vorliegen.

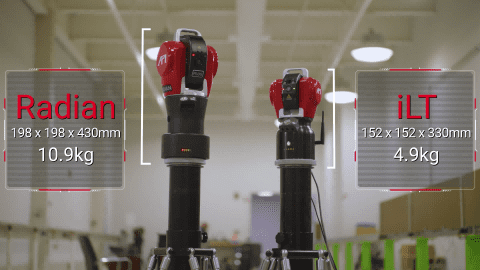

Neben dem Radian Pro bietet API weitere Tracker-Varianten für unterschiedliche Anforderungen. Radian Plus und Radian Core verbinden hochpräzise Messung mit Akkuversorgung und drahtloser Datenübertragung. Der iLT wurde für besonders mobile Einsätze entwickelt: kompakter, leichter und einfacher in beengten Bereichen oder bei Vor-Ort-Einsätzen zu handhaben.
Wo Lasertracker während der Wartung konkret Zeit sparen
1. Maßkontrolle an Strukturbauteilen

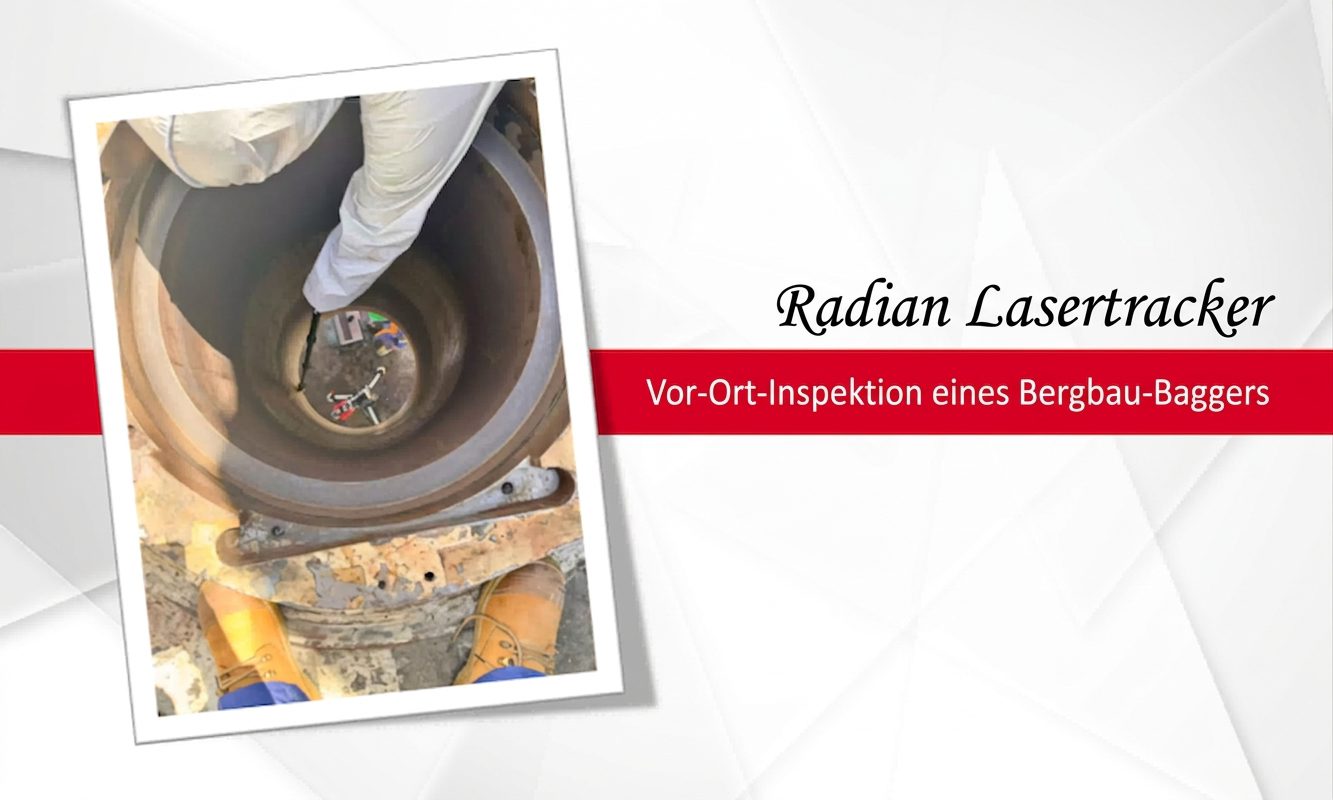

Zu Beginn einer Instandhaltung werden Strukturbauteile wie Raupenrahmen, Ausleger und Stiel kontrolliert. Mit dem Lasertracker lassen sich kritische Maße wie Längen, Breiten, Höhen, Bohrungsdurchmesser oder Lochbilder schnell aufnehmen und mit den Konstruktionsdaten vergleichen. So werden Verschleiß, Verzug oder Montagefehler früh erkannt.
2. Montage und Ausrichtung
Nach Reparaturen oder dem Austausch von Komponenten müssen große Baugruppen exakt ausgerichtet werden. Der Lasertracker misst dazu die Koordinaten entscheidender Punkte wie Drehzentrum, Auslegerlager oder Stiellager. Damit kann das Team Einbauwinkel und Positionen gezielt korrigieren, bis die Geometrie wieder zum Sollzustand passt.
3. Prüfung geometrischer Toleranzen
Auch bei kritischen Komponenten wie Hydraulikzylindern oder Getrieben ist die Form- und Lagetoleranz entscheidend. Mit dem Lasertracker lassen sich Zylindrizität, Ebenheit, Geradheit und ähnliche Merkmale prüfen. So kann das Instandhaltungsteam schneller entscheiden, ob ein Teil weiterverwendet, nachbearbeitet oder ersetzt werden muss.
4. Überwachung nach der Reparatur
Der Lasertracker ist nicht nur für statische Messungen nützlich. Während der Probebetriebsphase nach einer Reparatur kann er auch Bewegungen, Schwingungen oder Abweichungen kritischer Komponenten überwachen. Dadurch lassen sich Restprobleme früh erkennen, bevor die Maschine wieder voll in Produktion geht.
Praxisbeispiel: Korrektur einer verschobenen Auslegerlagerung
In einem Tagebau zeigte ein Bucyrus 495HR nach längerer Einsatzzeit eine geringere Grabkraft und ein instabiles Arbeitsverhalten. Das Wartungsteam führte daraufhin eine vollständige Prüfung mit dem Lasertracker durch. Dabei wurde sichtbar, dass sich die Position der Auslegerlagerung verschoben hatte und dadurch die Bewegungsbahn des Auslegers von der vorgesehenen Geometrie abwich.
Auf Basis der Messdaten konnten die Techniker die Lagerung neu ausrichten und korrekt kalibrieren. Nach der Korrektur arbeitete der Bagger wieder mit normaler Grabkraft und deutlich stabilerem Verhalten. So ließ sich ein längerer Ausfall mit entsprechenden Produktionsverlusten vermeiden.
Das Wichtigste auf einen Blick
Bei der Wartung eines Bucyrus 495HR bringt der Lasertracker klare Vorteile: schnellere Maßkontrollen, präzisere Ausrichtung, bessere Prüfung geometrischer Toleranzen und mehr Sicherheit bei der Freigabe nach der Reparatur. Für Betreiber großer Bergbau-Bagger ist das ein praxisnaher Weg, Nacharbeiten zu reduzieren, Stillstände zu verkürzen und die Qualität der Instandhaltung insgesamt zu steigern.
Für weitere Informationen zur Wartung und Ausrichtung von Bergbau-Baggern kontaktieren Sie noch heute einen API Metrologen.
