Wenn ein neuer Roboter mit ±0,05 mm Wiederholgenauigkeit und ±1,5 mm absoluter Genauigkeit ausgeliefert wird, ist das Datenblatt nicht falsch. Drei Jahre später bohrt derselbe Roboter vielleicht Löcher in einen Flügelholm oder setzt Schweißnähte an einer EV-Batteriewanne. Oft hält er dann keine ±0,5 mm mehr. Der Arm fährt immer noch wiederholgenau an dieselbe Position. Es ist nur die falsche Position.
Roboterkalibrierung zeigt, wie groß diese Abweichung ist, und korrigiert sie, ohne die Zelle auseinanderzubauen.
Dieser Leitfaden richtet sich an Fertigungsingenieure, Qualitätsmanager und Anlagenverantwortliche, die bereits Industrieroboter einsetzen. Er ist für Teams gedacht, die Genauigkeitsprobleme an Nacharbeitsquoten, FAI-Fehlern oder Programmen erkennen, die früher innerhalb der Toleranz lagen. API Metrology führt seit 30 Jahren Vor-Ort-Messungen mit Laser Trackern durch. Die Kalibrierung von Robotern gehört zu den Aufgaben, die wir besonders häufig ausführen. Im Folgenden erklären wir den Ablauf im Feld, die zugrunde liegenden Normen und was Sie erwarten können, wenn ein Serviceteam bei Ihnen eintrifft.
Warum Industrieroboter mit der Zeit an Genauigkeit verlieren
Jeder Industrieroboter wird mit einem kinematischen Werksmodell ausgeliefert. Dieses Modell ist die mathematische Grundlage, mit der die Steuerung ein kartesisches Ziel in Gelenkwinkel umrechnet. Seine Genauigkeit beginnt zu driften, sobald der Roboter das Werk verlässt. Vier Ursachen sind besonders häufig.
Kinematische Fehler: Drift in Gelenk- und Gliedgeometrie
Das kinematische Modell der Steuerung geht von Gelenkversätzen, Gliedlängen und Drehachsen eines idealen Arms aus. Reale Arme sind nie vollkommen ideal. Referenzpunkte von Encodern verschieben sich nach einem Getriebetausch oder einem harten Anschlag. Harmonic Drives entwickeln Spiel. Ein Roboterarm kann sich unmerklich verbiegen, wenn ein schwerer Gabelstapler die Basis streift. Jeder einzelne Fehler ist klein. Ein Gelenk liegt vielleicht nur um wenige Hundertstel Grad daneben, oder eine Gliedlänge um ein Zehntelmillimeter. In der kinematischen Kette addieren sich diese Abweichungen. Am Handgelenk kann ein Fehler von 0,05° an der Schulter bereits 1 mm TCP-Abweichung bedeuten.
Thermische Ausdehnung in Produktionsumgebungen
Fertigungshallen liegen selten stabil bei 20 °C ± 1 °C. Eine Schweißzelle bei 40 °C kann sich messbar verändern, während ein kalter Roboter auf Betriebstemperatur kommt. Stahl dehnt sich um etwa 12 µm pro Meter und Grad Celsius aus. Bei 2 m Reichweite und 30 °C Temperaturänderung liegt die Drift bereits nahe bei einem Millimeter, bevor weitere Fehler überhaupt berücksichtigt werden. Roboter in Lackierkabinen, Kunststoffspritzgusszellen und Gießereianwendungen erleben oft noch größere Schwankungen.
Nutzlast, Durchbiegung und Verschleiß am Handgelenk
Eine Nutzlast von 50 kg am Flansch belastet Handgelenkgetriebe und äußere Armglieder anders, als es der Werksabnahmetest abbildet. Nach einer Million Zyklen entsteht messbares Spiel. Bohreinheiten, Spindeln und schwere Greifer beschleunigen diesen Effekt. Der Roboter bleibt wiederholgenau. Er fährt nur jedes Mal wiederholgenau an die falsche Position. Genau deshalb erkennt die Steuerung das Problem nicht von allein.
Robotergenauigkeit vs. Wiederholgenauigkeit
Diese Unterscheidung sorgt in der Produktion am häufigsten für Verwirrung, und sie ist heute wichtiger als früher.
Wiederholgenauigkeit beschreibt, wie eng ein Roboter denselben Punkt wieder erreicht, wenn derselbe Punkt erneut angefahren wird. Genauigkeit beschreibt, wie nah dieser Punkt an der Position liegt, die das CAD-Programm vorgibt. Ein Roboter kann eine hervorragende Wiederholgenauigkeit von ±0,05 mm haben und gleichzeitig eine schlechte absolute Genauigkeit von ±2 mm. Genau das ist in vielen Anlagen der Fall.
Früher war das weniger kritisch, weil viele Programme im Teach-and-Play-Verfahren entstanden. Der Bediener fuhr jeden Zielpunkt manuell an, speicherte die Pose und der Roboter spielte diese gelernten Positionen wieder ab. Da der Roboter auf seine eigenen gespeicherten Punkte zurückfuhr, war vor allem die Wiederholgenauigkeit entscheidend.
Heute wird deutlich mehr offline programmiert. Ein Prozessingenieur erzeugt vielleicht ein Schweißprogramm mit 4.000 Posen aus CAD-Daten in einer Simulationssoftware. Wenn dieses Programm auf den Roboter geht, ist jedes Ziel eine berechnete kartesische Position. Der Roboter muss diese Position tatsächlich erreichen, nicht nur einen gelernten Punkt wiederholen. Wenn das kinematische Modell falsch ist, ist das gesamte Programm um denselben Betrag falsch. Dieses Problem löst die Kalibrierung.
ISO 9283: die Norm für Leistungstests von Industrierobotern
ISO 9283 ist die internationale Norm zur Messung und Dokumentation der Leistung von Industrierobotern. Sie definiert Testbedingungen, Prüfposen und Kennwerte. Dazu gehören Positionsgenauigkeit (AP), Positionswiederholgenauigkeit (RP), Abstandsgenauigkeit (AD), Bahngenauigkeit (AT) und zeitabhängige Drift (dAP).
Ein ISO-9283-Test ist nicht dasselbe wie eine Kalibrierung. Der Test zeigt, was der Roboter aktuell tut. Eine Kalibrierung verändert die kinematischen Parameter so, dass das reale Verhalten wieder zum kommandierten Verhalten passt. Seriöse Kalibrieraufträge enthalten deshalb meistens eine ISO-9283-Messung vor und nach der Korrektur. Der erste Lauf liefert die Ausgangswerte. Die Kalibrierung korrigiert das Modell. Der zweite Lauf belegt die Verbesserung mit normbezogenen Zahlen.
Kunden aus Luftfahrt, Verteidigung und Automobilindustrie verlangen zunehmend ISO-9283-Prüfberichte für Zellenqualifizierung und Lieferantenaudits. Wer 2026 Teile an einen Tier-1-Zulieferer oder einen Prime Contractor liefert, braucht nachvollziehbare ISO-9283-Dokumentation. ISO-17025-akkreditierte Kalibrierservices werden zur Grundvoraussetzung. API Metrology unterstützt alle 14 Tests der ISO 9283.
Wie lasertrackerbasierte Roboterkalibrierung funktioniert

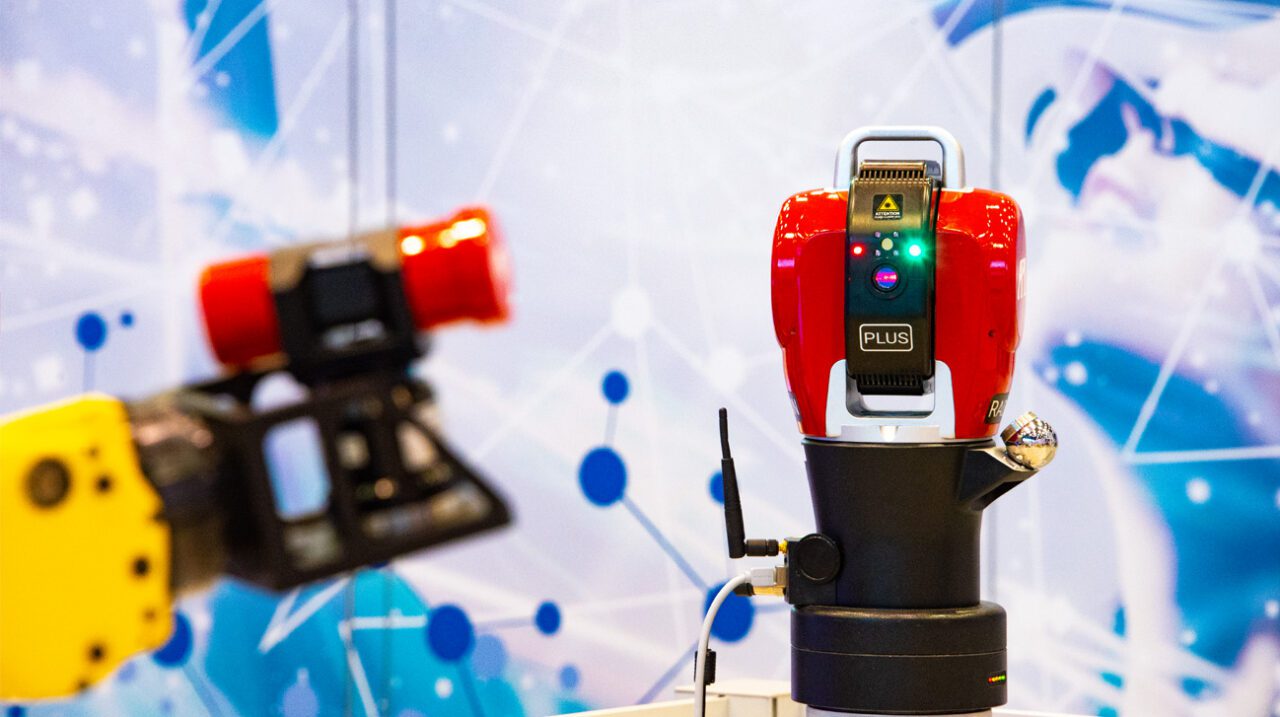

Ein Laser Tracker ist das Standardmessgerät für die Kalibrierung von Industrierobotern. Er erfasst die tatsächliche TCP-Position und, je nach Aufbau, auch die Orientierung über ein großes Arbeitsvolumen. Dieses Volumen reicht aus, um den gesamten nutzbaren Bewegungsraum des Arms zu charakterisieren und kinematische Fehler sauber vom Messrauschen zu trennen.
Der grundsätzliche Ablauf ist bei allen Robotermarken ähnlich. Die Details hängen von der jeweiligen Steuerung ab.
Messfeld einrichten
Wir positionieren den API Radian Laser Tracker außerhalb des Arbeitsraums des Roboters. Meist steht er auf einem schweren Stativ etwa 2 bis 4 m vom Flansch entfernt. Am Roboterhandgelenk wird ein sphärisch montierter Retroreflektor (SMR) oder ein Smart Track 6DoF-Sensor angebracht. Die Auswahl hängt davon ab, ob nur die TCP-Position oder alle sechs Freiheitsgrade benötigt werden. Der Tracker baut ein Koordinatensystem auf und verknüpft es über Referenzpunkte mit der Roboterbasis.
Die Umgebungstemperatur wird protokolliert. Ein kalter Roboter ist nicht derselbe Arm wie ein warmer Roboter. Das kinematische Modell muss zu den Bedingungen passen, unter denen die Anlage produziert. Für Produktionskalibrierungen lassen wir den Roboter deshalb zuerst auf Betriebstemperatur kommen.
Kinematische Charakterisierung durchführen
Der Roboter fährt eine vorgeplante Posenfolge ab. Ein typischer Lauf umfasst 30 bis 100 Posen, abhängig davon, wie viele Parameter die Steuerung zugänglich macht. Die Posen belasten alle Gelenke über ihren nutzbaren Bereich und platzieren den TCP in unterschiedlichen Orientierungen und Volumenbereichen. Der Laser Tracker misst die tatsächliche TCP-Position jeder Pose. Mit einem 6DoF-Sensor wird auch die Orientierung erfasst.
Anschließend passt ein numerischer Solver das kinematische Modell an die Messdaten an. Er korrigiert Gelenkversätze, Gliedlängen, DH-Parameter und Achsfehlstellungen. Ziel ist, die modellierten TCP-Positionen so nah wie möglich an die gemessenen Positionen zu bringen. Die verbleibenden Residuen zeigen, wie gut das Modell passt. Gute Lösungen liegen nach der Anpassung häufig im Bereich von 30 bis 80 µm.
Parameter in der Robotersteuerung aktualisieren
Hersteller gehen mit Parameterupdates unterschiedlich um. Einige Steuerungen stellen eine Kalibriertabelle bereit, die direkt überschrieben werden kann. Andere verwenden eine Kompensationsdatei bei der Programmausführung. Wieder andere binden Offline-Programmiersysteme wie RoboDK, Delmia oder Process Simulate über herstellerspezifische Schnittstellen ein.
Wir dokumentieren alte und neue Parameter und archivieren beide Versionen zusammen mit PPE, also Path Planning and Enhancement. Bereits bestehende Offline-Bahnen werden kompensiert, neue Bahnen können auf dieser Grundlage erzeugt werden. So lässt sich die Kalibrierung zurückrollen, falls später ein Produktionsproblem untersucht werden muss.
Verifikationsmessung mit Vorher-Nachher-Werten
Ein zweiter Messlauf erfasst die Leistung nach der Kalibrierung, idealerweise nach dem ISO-9283-Testwürfel. Der Bericht enthält die Positionsgenauigkeit vor und nach der Korrektur, sowohl achsweise als auch volumetrisch. Wenn die Zelle lange Zyklen fährt, ergänzen wir einen Drift-Test. Diese Werte, bestätigt durch einen ISO-17025-akkreditierten Messtechniker, gehen in Ihre Zellenqualifizierung ein.
Was Sie bei einem API-Roboterkalibrierservice erwartet
Jeder Vor-Ort-Einsatz wird auf die konkrete Zelle abgestimmt. Wir verkaufen kein generisches Paket für „Roboterkalibrierung“. Eine Reinraum-Montagelinie ist eine andere Aufgabe als eine 1.200-Ampere-MIG-Schweißstation. Der Ablauf folgt dennoch einem bewährten Muster.
Vorbereitung vor dem Termin
Zwei Wochen vor dem Besuch erhalten Sie eine Checkliste. Die wichtigsten Punkte sind klar:
- Roboterhersteller, Modell und Firmwarestand der Steuerung bestätigen.
- Die Zelle für das Kalibrierfenster offline einplanen. Für einen Standardauftrag sollten Sie pro Roboter etwa eine halbe Schicht vorsehen.
- Den Arbeitsbereich um den Roboter freiräumen, damit der Tracker den Flansch aus mehreren Positionen sehen kann.
- Prozessingenieur und Steuerungstechniker für den Parameterupdate-Schritt verfügbar halten.
Wenn es eine Kollisionshistorie oder einen kürzlich erfolgten Getriebetausch gibt, benötigen wir die Servicedokumentation.
Typischer Zeitplan und Lieferumfang
Für die Kalibrierung eines einzelnen Roboters sollten Sie mit einem halben Tag bis zu einer vollen Schicht vor Ort rechnen. Mehrroboterzellen skalieren ungefähr linear. Eine Schweißzelle mit vier Robotern ist typischerweise ein Einsatz von zwei bis drei Tagen. Zusätzliche Zeit entsteht durch die Ausrichtung der Zellkoordinaten und Prüfungen der relativen Genauigkeit zwischen Robotern.
Zu den Liefergegenständen gehören ein schriftlicher Kalibrierbericht mit Vorher-Nachher-Werten nach ISO 9283, die aktualisierte Parameterdatei, die archivierte Vorversion und ein Verifikationsblatt mit Rückführbarkeit auf unser A2LA-akkreditiertes Labor.
Kompatibel mit Fanuc, KUKA, ABB, Yaskawa Motoman und Kawasaki
Die Messseite ist OEM-unabhängig. Ein Laser Tracker interessiert sich nicht dafür, welche Steuerung die Gelenke bewegt. Die Parameterseite ist herstellerspezifisch, und wir unterhalten funktionierende Toolchains für die großen Marken. Ob KUKA-Schweißarm oder Yaskawa Motoman in einer EV-Batterielinie: diese Kalibrieraufgaben gehören zu unserem Alltag.
Wann sollte kalibriert werden?
Die meisten Produktionsroboter profitieren von einem jährlichen Kalibrierzyklus. Zusätzlich gibt es klare Auslöser, die eine Kalibrierung vorziehen sollten. Jede Kollision kann das kinematische Modell so weit verschieben, dass der Arm aus der Toleranz fällt. Das gilt auch für vermeintlich leichte Anstöße. Ein Getriebe-, Encoder- oder Motortausch verändert Referenzpunkte, von denen die Steuerung ausgeht. Auch der Wechsel von Teach-and-Play zu Offline-Programmierung ist ein Warnsignal, weil Offline-Programme Genauigkeitsfehler sichtbar machen, die gelernte Programme verdecken.
Achten Sie auf steigende Ausschussquoten bei Teilen, die früher die Erstmusterprüfung bestanden haben. Bohrpositionen oder Schweißnähte, die manuell nachgearbeitet werden müssen, sind ein weiteres Signal. Gleiches gilt für Werkzeugwechsel, die nicht mehr sauber andocken. Meist handelt es sich dabei um Genauigkeitsprobleme, nicht um reine Programmierfehler. Eine Inspektions- und Ausrichtmessung mit dem Laser Tracker findet die Ursache oft innerhalb weniger Stunden.
Branchen, in denen wir Roboter kalibrieren
Roboterkalibrierung kommt in vielen Fertigungsbereichen vor. Drei Branchen erzeugen besonders viele Einsätze.
Automotive: Karosseriebau und EV-Batteriemontage
Schweißzellen, Bolzenschweißroboter und Klebstoffauftragsarme im Karosseriebau benötigen Genauigkeit im Submillimeterbereich, um Toleranzketten einzuhalten. EV-Batteriewannen und Modulmontage arbeiten oft noch enger. ±0,2 mm ist keine Seltenheit. Kalibrierte Roboter helfen, diese Linien stabil zu betreiben. Unsere Messtechniklösungen für die Automobilindustrie beginnen häufig mit einem Kalibrierservice und wachsen zu einem wiederkehrenden Messprogramm.
Luft- und Raumfahrt: Bohren, Fügen und Composite-Layup
Robotisches Bohren und Fügen an Flügelhäuten, Rumpfpaneelen und Holmstrukturen hängt direkt von Positionsgenauigkeit ab. Automatisierte Faserablage und Composite-Tape-Layup benötigen wiederholbare kartesische Bahnen über große Arbeitsräume. In der Luft- und Raumfahrt kombinieren wir Roboterkalibrierung häufig mit der Vermessung von Werkzeugständern, Vorrichtungen und Lehren. Ein kalibrierter Roboter produziert trotzdem schlechte Teile, wenn er gegen eine unkalibrierte Vorrichtung arbeitet.
Schwerindustrie und allgemeine Fertigung
Schweißanlagen für schwere Ausrüstung, Landmaschinenmontage und allgemeine Industrierobotik belasten Roboterzellen stark. Diese Anlagen laufen viele Zyklen und stehen oft in heißen, schmutzigen Umgebungen. Der Auslöser ist hier häufig ein konkretes Problem statt ein Kalenderdatum: eine Kundenreklamation, eine fehlgeschlagene Erstmusterprüfung oder eine Umrüstung. Die Kalibrierarbeit bleibt dieselbe, die Standortbedingungen sind jedoch weniger kontrolliert.
Die API Robot Metrology Solution (RMS)
Die Robot Metrology Solution ist das integrierte Paket, das API für Roboterkalibrierung und Zellenqualifizierung vor Ort einsetzt. Im Kern arbeiten zwei Messsysteme zusammen: der Radian Laser Tracker und der Smart Track Sensor (STS).
Radian und Smart Track Hardware

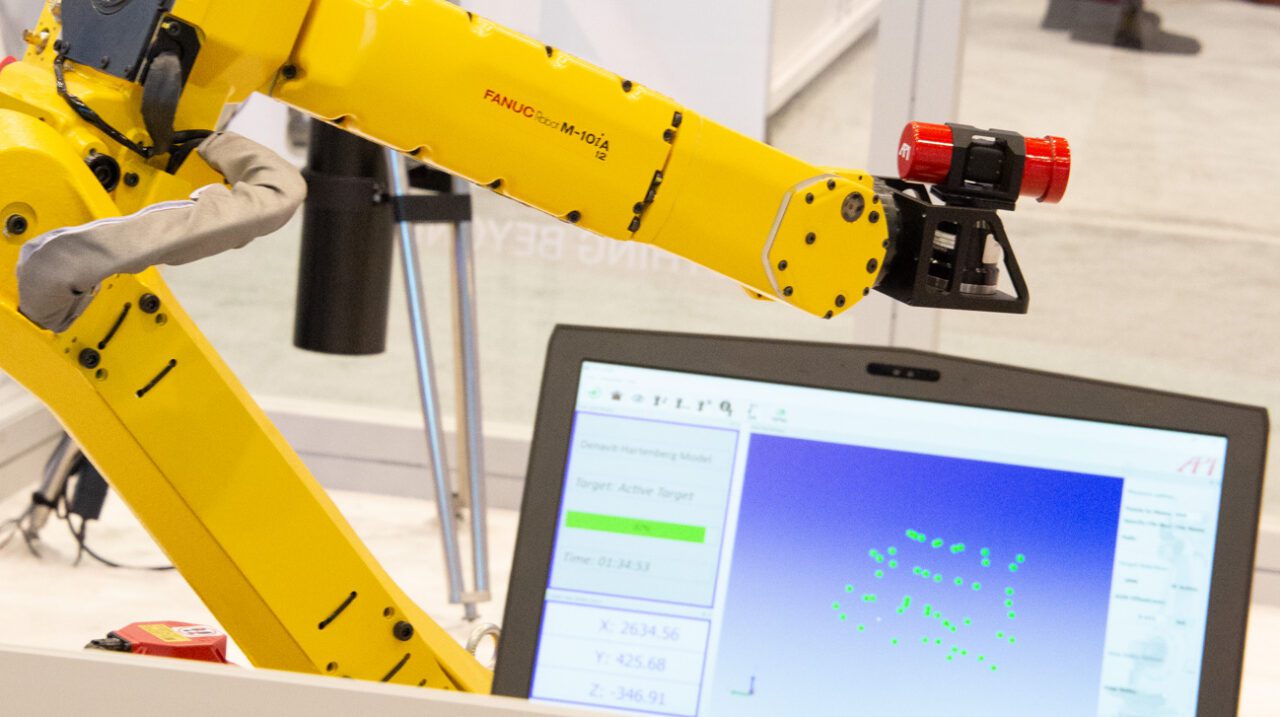

Smart Track ist ein automatisierter 6DoF-Sensor. Er wird direkt am Roboterflansch montiert und verfolgt den Laserstrahl des Radian. Der Sensor überträgt Echtzeitpositionen (x, y, z) und Winkelorientierungen (Pitch, Yaw, Roll) an die Software. Die Bauform ist für Produktionsumgebungen ausgelegt. Smart Track wiegt 1,4 kg, misst ungefähr 5 × 8 × 2 Zoll, besitzt M6-Montagebohrungen, arbeitet in einem Radius von mehr als 50 m und verfolgt Winkelgeschwindigkeiten bis 50°/s. Damit bleibt der Sensor auch bei produktionsnahen Roboterbewegungen stabil im Messprozess. Pitch deckt ±55° ab, Roll ±60° und Yaw praktisch ±180°. Die Winkelgenauigkeit beträgt 0,005°, was am Sensor einer Messunsicherheit von ±12,5 µm entspricht.
Dynamische 6DoF-Daten
In der Praxis bedeutet das: STS und API Laser Tracker erfassen echte 6DoF-TCP-Daten, während sich der Roboter mit realen Zyklusgeschwindigkeiten bewegt. Das trennt eine vollständige kinematische Kalibrierung von einer rein statischen Posenprüfung. Derselbe Sensor unterstützt auch dynamische Genauigkeitscharakterisierung, adaptive Feedbackregelung und volumetrische Roboterkompensation. Wir nutzen ihn für Montageführung, Roboterkalibrierung, kinematische Modellierung, DH-Modellierung, Qualitätsmessung und adaptive 6D-Feedbackregelung.
RMS wird von API Real Metrologists direkt in Ihrem Werk eingesetzt. API ist global präsent und zugleich lokal erreichbar, mit Niederlassungen auf allen wichtigen Kontinenten. Das Serviceteam, das bei Ihnen eintrifft, ist lokal verfügbar und einsatzbereit. Wenn Sie eine Roboterkalibrierung planen, klären wir die Zelle, bereiten die Checkliste vor und stellen einen Messtechniker auf Ihre Fertigungsfläche.
FAQ: Kalibrierung von Industrierobotern
Wie genau sind Industrieroboter?
Moderne Industrieroboter haben eine sehr gute Wiederholgenauigkeit, typischerweise ±0,03 bis ±0,1 mm. Ihre absolute Positioniergenauigkeit ist häufig um eine Größenordnung schlechter, oft ±0,5 bis ±2 mm ab Werk. Wiederholgenauigkeit beschreibt, wie eng der Roboter denselben kommandierten Punkt wieder erreicht. Genauigkeit beschreibt, wie nah dieser Punkt an der CAD-Zielposition liegt. Viele unkalibrierte Roboter sind wiederholgenau, aber nicht genau. Das wird zum Problem, sobald von Teach-and-Play auf Offline-Programmierung gewechselt wird.
Was verursacht Ungenauigkeit bei Industrierobotern?
Vier Ursachen dominieren. Kinematische Fehler umfassen Encoder-Offsets und Drift in Gliedlängen. Thermische Ausdehnung betrifft Basis, Arm und Handgelenk, wenn die Produktion Wärme einbringt. Anwendungen mit hoher Zyklenzahl erzeugen nutzlastbedingte Durchbiegung, Spiel und Getriebeverschleiß. Kollisionen können zusätzlich die Endeffektorgeometrie verschieben. Diese Effekte addieren sich und verschieben den realen TCP weg von der Position, die die Steuerung annimmt.
Wie lange dauert eine Roboterkalibrierung?
Eine Einzelroboterkalibrierung dauert typischerweise einen halben Tag bis eine volle Schicht vor Ort. Darin enthalten sind Messfeldaufbau, ein Charakterisierungslauf mit 30 bis 100 Posen, Parameterupdate und Verifikationsmessung. Zellen mit vier bis acht Robotern benötigen meist zwei bis drei Tage. Die Stillstandszeit pro Roboter liegt oft unter vier Stunden, wenn die Zelle vorbereitet ist.
Was ist ein ISO-9283-Robotertest?
ISO 9283 ist die internationale Norm für die Messung und Dokumentation der Leistung von Industrierobotern. Sie legt Tests für Positionsgenauigkeit, Wiederholgenauigkeit, Abstandsgenauigkeit, Bahngenauigkeit und Drift fest. Gemessen wird in einem definierten Testwürfel mit einem 3D-Messsystem wie einem Laser Tracker. Das Ergebnis ist eine vergleichbare Zahl dafür, wie genau der Roboter wirklich ist.
Wie wird ein Laser Tracker zur Roboterkalibrierung eingesetzt?
Ein Laser Tracker misst den Tool Center Point des Roboters im 3D-Raum, während der Roboter vorgegebene Posen anfährt. Ein 6DoF-Sensor wie Smart Track am Flansch liefert zusätzlich die Orientierung. Die Software vergleicht gemessene Posen mit kommandierten Posen und berechnet daraus reale kinematische Parameter wie Gelenkversätze, Gliedlängen und DH-Korrekturen. Die korrigierten Parameter werden in die Steuerung übertragen. Ein Verifikationslauf bestätigt anschließend die Genauigkeitsverbesserung.
Was ist TCP-Kalibrierung an einem Roboter?
TCP-Kalibrierung bestimmt die exakte Position und Orientierung des Werkzeugs relativ zum Roboterflansch. TCP steht für Tool Center Point. Ohne exakten TCP wird jede programmierte Bahn um den Werkzeugmontagefehler versetzt. TCP-Kalibrierung ist nicht dasselbe wie eine vollständige kinematische Kalibrierung des Roboters und sollte nach dieser Arbeit erfolgen.
Wie oft sollten Industrieroboter gewartet werden?
Die meisten hochgenauen Industrieroboter sollten alle 12 Monate kalibriert werden. Zusätzlich sollte nach jeder Kollision, nach einem Getriebe-, Motor- oder Encodertausch und beim Wechsel auf ein neues Offline-Programm kalibriert werden. Auch Produktionsdaten mit zunehmender Nacharbeit oder steigendem Ausschuss sind ein Auslöser. Schweiß- und Montageroboter, die rund um die Uhr in heißen Zellen laufen, benötigen oft kürzere Intervalle. Alle sechs Monate ist dort nicht ungewöhnlich.
Kann unser Team die Kalibrierung intern durchführen?
Einige Werke betreiben eigene Roboterzustandsprüfungen. Wenn ein kalibrierter Laser Tracker, geschulte Messtechniker und Erfahrung mit der Parameteroberfläche der jeweiligen Steuerung vorhanden sind, kann ein internes Programm funktionieren. Fehlt einer dieser Bausteine, ist ein externes Serviceteam meist wirtschaftlicher. API bietet außerdem Messtechnik-Training für Standorte an, die diese Kompetenz langfristig intern aufbauen möchten.
Bereit, eine Roboterkalibrierung zu planen?
Wenn Roboterungenauigkeit in Ausschussdaten, FAI-Ergebnissen oder einer Zelle sichtbar wird, die ihr Programm nicht mehr hält, kann API mit Radian, Smart Track und einem ISO-9283-Testplan vor Ort sein. Für weitere Informationen zur Kalibrierung von Industrierobotern kontaktieren Sie API Metrology.
