Die Wartung einer Dampfturbine ist zuerst eine Messaufgabe und erst danach eine Korrekturaufgabe. Ein Turbogenerator-Satz kann mit großer Sorgfalt zerlegt, gereinigt, geprüft und wieder aufgebaut werden. Wenn Gehäuse, Leitschaufelträger, Rotor, Lagerböcke, Kupplung und Generatorstrang danach aber nicht wieder auf der vorgesehenen Mittellinie liegen, zeigt die Maschine das schnell: Die Vibration steigt, Lager laufen heißer, Dichtungen verschleißen ungleichmäßig und der nächste Stillstand kommt früher als geplant.
Genau deshalb ist die Ausrichtung von Dampfturbinen eine hochwertige Anwendung für portable Laser-Tracker-Messtechnik. Ein Tracker kann rund um die Turbine ein stabiles 3D-Koordinatennetz aufbauen, Geometrien erfassen, die mit klassischen Messmitteln nur schwer erreichbar sind, und belastbare Daten liefern, während die Maschine auf ihrem Fundament bleibt. Für Stillstandsteams, Turbinen-OEMs und Instandhaltungsingenieure ist diese Kombination entscheidend. Sie reduziert Unsicherheit, wenn das Wartungsfenster eng ist und jede Stunde Anlagenstillstand echte Kosten verursacht.
API entwickelt und nutzt seit mehr als 30 Jahren laserbasierte Messtechnik für große Industrieanlagen. Der API Radian Laser Tracker und unsere Real Metrologists vor Ort unterstützen Inspektion, Ausrichtung, Verifizierung und Kalibrierung in Energieerzeugung, Schwermaschinenbau, Luft- und Raumfahrt, Automobilindustrie und Fertigung weltweit. Turbinenarbeit passt genau in dieses Einsatzfeld: große Geometrien, eingeschränkter Zugang, enge Toleranzen und der Bedarf an verlässlichen Daten, bevor die Gehäusedeckel wieder geschlossen werden.
Warum die Ausrichtung von Dampfturbinen in der Wartung so wichtig ist
Dampfturbinen sind lange Maschinenstränge. Rotor, Kupplung, Lager, Gehäuse, Leitschaufelträger, Schaufelringe, Fundament und Generator beeinflussen den späteren Laufzustand gemeinsam. Wenn sich ein Abschnitt verschiebt, setzt, thermisch wächst oder nach der Überholung leicht versetzt zurückkommt, verstärkt sich der Effekt über den gesamten Strang. Ein kleiner Winkelfehler an einem Lagerbock kann an der Kupplung zu einem messbaren Versatz werden. Eine Gehäuseverschiebung kann die Abstände im Leitschaufelpfad verändern. Ein Soft-Foot-Zustand kann die Maschine beim endgültigen Anziehen der Schrauben verformen.
Ausrichtungsfehler zeigen sich meist als Betriebssymptome, nicht als einzelner offensichtlicher Montagefehler. Die Vibration nimmt zu. Kupplungen werden zusätzlich belastet. Lagertemperaturen steigen. Dichtungen und Packungen verschleißen ungleichmäßig. In schweren Fällen kommen Rotorstreifen oder das Risiko eines ungeplanten Stillstands hinzu. Keines dieser Ergebnisse ist akzeptabel, wenn ein Kraftwerk bereits Stillstandszeit, Personal, Kranverfügbarkeit und OEM-Unterstützung für das Wartungsfenster eingeplant hat.
Was bedeutet Turbinenausrichtung? Turbinenausrichtung ist die Messung und Justage des Turbogenerator-Maschinenstrangs, damit rotierende und stehende Komponenten unter Wartungs- und Betriebsbedingungen auf der vorgesehenen Mittellinie liegen. In der Praxis heißt das: Rotorposition, Gehäusegeometrie, Leitschaufel- und Bohrungsausrichtung, Lagerbockposition, Kupplungsbeziehung, Fundamentbewegung und Annahmen zur thermischen Ausdehnung werden gegen die geforderte OEM-Geometrie geprüft.

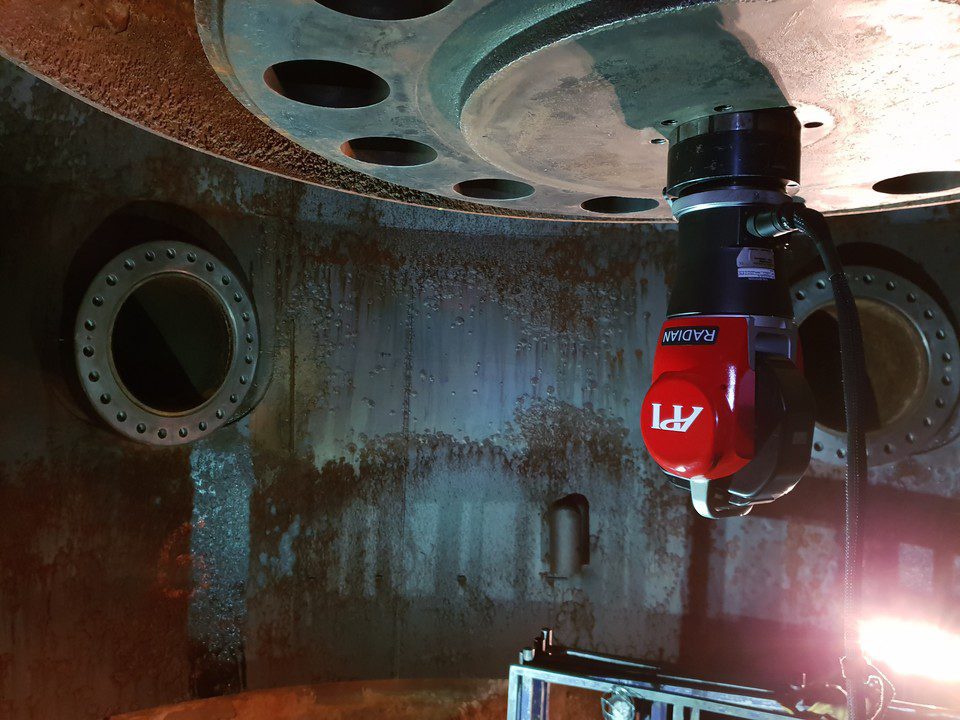

Wie ein Laser Tracker eine Dampfturbine misst
Ein Laser Tracker misst 3D-Punkte über ein großes Arbeitsvolumen mit einem verfolgten Ziel, meist einem sphärisch montierten Retroreflektor (SMR) oder einem anderen Laser-Tracker-Target. In einer Turbinenhalle ist genau diese Portabilität der Vorteil. Der Tracker kann rund um die Maschine positioniert, bei verändertem Zugang umgesetzt und über stabile Referenzpunkte wieder in ein gemeinsames Koordinatensystem eingebunden werden.
Bei der Wartung von Dampfturbinen beginnt der Messplan meist mit der Mittellinie. Der Messtechniker legt Referenzgeometrien aus Lagerböcken, Gehäusedatums, Flanschflächen, Teilfugenmerkmalen oder OEM-definierten Werkzeugpunkten fest. Danach erfasst der Tracker die für den Auftrag relevanten Merkmale: Bohrungspositionen, Leitschaufelträgerpositionen, Gehäuseflächen, Rotor- oder Kupplungsgeometrie, Lagersitze, generatorseitige Ausrichtreferenzen und fundamentbezogene Punkte.
Der Tracker ersetzt nicht die fachliche Beurteilung. Er liefert dem Team ein besseres Messnetz. Eine gute Turbinenausrichtung hängt weiterhin von Sichtlinie, stabilen Targets, wiederholbarer Aufspannung, Temperaturbewusstsein und einem erfahrenen Messtechniker ab, der weiß, welche Punkte den Schritt von der Messung zur Korrektur wirklich tragen. Genau hier wird APIs Vor-Ort-Service für Inspektion und Ausrichtung mehr als nur eine Gerätemiete. Das Instrument ist wichtig, aber das Verfahren ist ebenso wichtig.
6DoF-Tracking, SMRs und Sichtlinie
Die Sichtlinie ist ein Grund, warum ein Tracker rund um große rotierende Anlagen so gut funktioniert. Statt die Turbinenkomponente zu einem stationären KMG zu bringen, kommt das Messsystem zur Turbine. Ein Messtechniker stellt den Tracker dort auf, wo die Merkmale in der aktuellen Stillstandsphase sichtbar sind, und erhält das Koordinatennetz über Referenzziele, wenn der Tracker neu positioniert wird.
SMRs sind nützlich, wenn diskrete, hochgenaue Punkte an Flanschen, Bohrungen, Lagerböcken und Vorrichtungen benötigt werden. Bei Anwendungen, in denen auch die Orientierung wichtig ist, kann 6DoF-Tracking Winkelinformationen zu den Positionsdaten hinzufügen. In beiden Fällen ist das Ziel gleich: ein verlässliches 3D-Bild davon aufzubauen, wo die Turbinengeometrie tatsächlich liegt, nicht nur wo sie laut Zeichnung liegen sollte.
Tops-on und tops-off: interne Ausrichtung mit unterschiedlichem Zugang
Der Zugang zur Turbine verändert den Auftrag. Bei tops-off-Arbeiten hat das Messteam besseren Zugang zu internen Merkmalen wie Leitschaufelträgern, Schaufelringen, Bohrungen, Packungsbereichen und der Geometrie der unteren Gehäusehälfte. Tops-on-Arbeiten beschränken sich oft auf externe Gehäuse-, Lagerbock-, Kupplungs- und Generatorstrangprüfungen. Beides ist wertvoll, beantwortet aber unterschiedliche Fragen.
Bei einer großen Überholung kann eine tops-off-Laser-Tracker-Messung die interne Geometrie vor und nach Korrekturarbeiten dokumentieren. In kürzeren Wartungsfenstern kann eine tops-on-Messung externe Ausrichtung, Kupplungsposition, Gehäusebewegung und fundamentbezogene Probleme bestätigen, bevor daraus größere Schäden werden. Der beste Plan hängt vom Umfang des Stillstands, dem Zugang, den OEM-Anforderungen und dem Fehlerbild ab, das die Anlage vermeiden will.
Das Verfahren zur Ausrichtung einer Dampfturbine
Jeder Turbinenauftrag hat eigene Vorrichtungen, Zugangsbeschränkungen und OEM-Vorgaben. Ein Turbogenerator-Satz in einem fossilen Kraftwerk ist nicht dasselbe wie eine Raffinerie-Dampfturbine, und beides ist nicht dasselbe wie ein Wasserkraft-Turbinenlaufrad. Die Messlogik bleibt jedoch ähnlich. Ein Laser-Tracker-Workflow folgt typischerweise fünf Schritten.
Schritt 1: Mittellinienreferenzen festlegen
Der erste Schritt ist die Definition des Koordinatensystems. Je nach Maschine kann es aus Lagerböcken, bekannten Gehäusedatums, Teilfugenmerkmalen, OEM-Mittellinienwerkzeugen oder vorhandenen Vermessungspunkten abgeleitet werden. Der Tracker-Aufbau braucht stabile Referenzen, die nach einer Instrumentenumsetzung oder nach Komponentenjustagen erneut gemessen werden können.
An diesem Punkt werden viele Ausrichtaufträge gewonnen oder verloren. Wenn das Referenznetz schwach ist, übernimmt jede spätere Messung diese Schwäche. APIs Messtechniker behandeln den Referenzaufbau als Teil der Messung, nicht als Vorarbeit. Ziel ist Wiederholbarkeit über den gesamten Auftrag hinweg, einschließlich der Verifizierung nach der Korrektur.
Schritt 2: Leitschaufel- und Bohrungsausrichtung messen
Sobald das Referenzsystem steht, erfasst der Tracker interne oder zugängliche Merkmale, die mit der Geometrie des Dampfpfads verbunden sind. Dazu können Leitschaufelsitze, Bohrungskreise, Schaufelringpositionen, Gehäuseflächen und Flanschgeometrien gehören. Diese Messungen zeigen, ob die stehenden Komponenten der vorgesehenen Achse folgen und ob lokale Abweichungen vor dem Wiederzusammenbau korrigiert werden müssen.
Bei der Dampfturbinenwartung bietet der Tracker hier einen klaren Vorteil gegenüber einfacheren Wellenausrichtwerkzeugen. Ein einachsiges Laser-Wellenausrichtsystem kann bei der Kupplungsausrichtung helfen. Es beschreibt aber nicht die 3D-Beziehung zwischen Gehäuse, Leitschaufelpfad, Lagerböcken und Rotormittellinie. Ein Tracker kann das leisten.
Schritt 3: Rotor- und Kupplungsgeometrie erfassen
Rotor- und Kupplungsmessungen verbinden die interne Turbinengeometrie mit dem größeren Maschinenstrang. Je nach Zugang misst das Team Kupplungsflächen, wellenbezogene Vorrichtungen, Lagerpositionen, generatorseitige Referenzen und weitere Merkmale, die für Versatz und Winkelbeziehung wichtig sind. Diese Geometrie interessiert Anlagenbetreiber oft besonders, weil sie am nächsten an Vibration, Lagerlast und Wiederanfahrtrisiko liegt.
Laser-Tracker-Daten helfen auch dann, wenn die Korrektur nicht offensichtlich ist. Eine Kupplung kann isoliert betrachtet akzeptabel aussehen, während Gehäuse- oder Lagerbockdaten auf ein größeres Maschinenstrangproblem hinweisen. Der Wert eines 3D-Netzes liegt darin, diese Beziehungen sichtbar zu machen, statt jede Messung als getrennte Einzelprüfung zu behandeln.
Schritt 4: Thermisches Wachstum, Soft Foot und Fundamentbewegung berücksichtigen
Kaltausrichtung und Betriebsausrichtung sind nicht dasselbe. Dampfturbinen bewegen sich mit der Temperatur. Fundamentbedingungen, Rohrleitungskräfte, Schraubenanzug und Soft Foot können die Geometrie zwischen Messung und Betrieb verschieben. Deshalb sind Temperaturkompensation, Umgebungsprotokollierung und wiederholte Verifizierung bei Turbinenarbeiten wichtig.
Laser-Tracker-Messungen geben dem Team eine praktische Möglichkeit, Bewegung zu dokumentieren. Wenn sich ein Gehäusepunkt nach einer Schraubsequenz verschiebt, kann diese Bewegung gemessen werden. Wenn ein Lagerbock nach einer Korrektur seine Position ändert, wird diese Änderung erfasst. Wenn das OEM-Verfahren bestimmte Kaltoffsets für den heißen Laufzustand vorgibt, liefert der Tracker-Bericht den Nachweis, dass diese Offsets verifiziert wurden.
Schritt 5: Den Ausrichtbericht erstellen
Das Endergebnis sollte keine Tabelle unverbundener Punkte sein. Für Stillstandsarbeiten muss der Bericht Referenzsystem, gemessene Merkmale, Abweichungen, empfohlene Verschiebungen und Verifizierungsdaten so darstellen, dass Anlage, OEM und Serviceteam damit arbeiten können. Der Bericht sollte den Korrekturweg klar machen.
APIs Messarbeit ist auf diese praktische Übergabe ausgelegt. Dieselben Real Metrologists, die die Daten erfassen, können auch helfen, die Ergebnisse für Inspektions-, Ausrichtungs- und Wartungsentscheidungen einzuordnen. Das ist besonders wichtig, wenn der Ausrichtbericht Teil eines Wiederanfahrpakets, Qualitätsnachweises oder OEM-Serviceprotokolls wird.
Laser Tracker im Vergleich zu klassischen Turbinen-Ausrichtmethoden
Klassische Turbinen-Ausrichtmethoden haben weiterhin ihren Platz. Pianodraht, optische Ausrichtung, Messuhren, Reverse-Indicator-Ausrichtung, Bohrungslaser und Laser-Wellenausrichtsysteme lösen jeweils bestimmte Aufgaben. Die Frage ist der Umfang. Die Wartung von Dampfturbinen verlangt zunehmend mehr als eine einzelne Linie, Fläche oder Kupplungsprüfung. Sie verlangt ein 3D-Verständnis der Maschine.
| Methode | Bester Einsatz | Grenzen | Vorteil des Laser Trackers |
|---|---|---|---|
| Laser Tracker | 3D-Messung von Gehäuse, Bohrung, Leitschaufelträger, Rotor, Kupplung, Lagerbock und Generatorstrang | Erfordert Sichtlinie, stabile Targets und Messplanung | Großes Arbeitsvolumen, berichtsfähige 3D-Daten, mehrere Merkmale in einem Koordinatennetz |
| Pianodraht / optische Ausrichtung | Mittellinienprüfungen und lange Geradheitsreferenzen | Arbeitsintensiv, setupempfindlich, begrenzte digitale Ausgabe | Schnellere Datenerfassung, reichere Geometrie, einfachere Verifizierung nach Verschiebungen |
| Messuhr / Reverse Indicator | Kupplungsausrichtung und Prüfung der Wellenbeziehung | Nur lokale Messung; beschreibt Gehäuse oder interne Geometrie nicht | Verbindet Kupplungsdaten mit der weiteren Turbinen- und Fundamentgeometrie |
| Bohrungslaser / Wellenausrichtwerkzeug | Bohrungsprüfungen oder Kupplungsausrichtung entlang einer definierten Achse | Meist auf eine Achse oder eine Maschinenstrangfrage begrenzt | Erfasst mehrdimensionale, merkmalsübergreifende Geometrie in der Turbinenhalle |
Der Punkt ist nicht, dass ältere Methoden falsch sind. Der Punkt ist, dass sie nicht immer genug von der Frage beantworten. Wenn das Stillstandsteam nur eine Kupplungsprüfung braucht, kann ein Laser-Wellenausrichtsystem passend sein. Wenn das Team verstehen muss, wie Gehäuse, Leitschaufelträger, Rotor, Lagerböcke, Kupplung und Generatorreferenzen zusammenhängen, ist ein Laser Tracker die stärkere Messmethode.
Was ein Laser Tracker während eines Turbinenstillstands erfasst
Ein Turbinenstillstand verdichtet viel Arbeit in ein begrenztes Zeitfenster. Die Messung muss Entscheidungen schnell unterstützen und gleichzeitig belastbare Nachweise erzeugen. Ein Laser Tracker kann in mehreren Stillstandsphasen helfen.
Bei Bohrungs- und Gehäuseausrichtung erfasst der Tracker geometrische Beziehungen über große Flächen, ohne die Komponente in ein Labor zu bringen. Bei Leitschaufel- und Schaufelringarbeiten kann er Positionen vor der Korrektur, nach der Korrektur und vor dem endgültigen Schließen dokumentieren. Bei Rotor-, Kupplungs- und Lagerbockgeometrie verbindet er lokale Ausrichtwerte mit dem Koordinatensystem des gesamten Maschinenstrangs. Bei Fundamentbewegung und Soft-Foot-Prüfungen gibt er dem Team eine wiederholbare Methode, um zu messen, wie die Maschine auf Schraubenanzug, Belastung oder Korrektur reagiert.
Dieselbe Logik gilt auch außerhalb von Dampfturbinen. API hat Projekte in Energieerzeugung und Schwermaschinenbau unterstützt, bei denen das Bauteil zu groß, zu wertvoll oder zu fest in der Anlage eingebunden war, um bewegt zu werden. Arbeiten an Voith-Hydro-Turbinen, große Fertigungsinspektionen, Schiffbau und Schwermaschinenausrichtung teilen dasselbe Messtechnikproblem: Das Messsystem muss zum Asset kommen.
Wann ein Laser Tracker statt eines Laser-Wellenausrichtsystems sinnvoll ist
Nutzen Sie ein Laser-Wellenausrichtsystem, wenn der Auftrag auf die Kupplungsausrichtung zwischen zwei zugänglichen Wellen begrenzt ist und die Maschinengeometrie bereits verstanden ist. Das ist ein gültiger Anwendungsfall. Viele Instandhaltungsteams besitzen solche Werkzeuge für routinemäßige Pumpen-, Motor- und kleinere Rotating-Equipment-Arbeiten.
Nutzen Sie einen Laser Tracker, wenn der Auftrag große Geometrien, interne Ausrichtung, mehrere Komponenten, eingeschränkten Zugang, OEM-Berichterstattung oder die Verifizierung der Beziehung zwischen stehenden und rotierenden Merkmalen umfasst. Die Wartung von Dampfturbinen fällt oft in diese zweite Kategorie. Die Maschine ist zu groß für eine einfache Werkzeugantwort, und die Folgen einer falschen Antwort sind zu teuer.
Auch die Serviceentscheidung ist praktisch. Der Kauf eines Trackers, der Targets, Software, Stative, Vorrichtungen, Schulung und Kalibrierunterstützung kann für Organisationen sinnvoll sein, die kontinuierlich große Messtechnikprogramme betreiben. Für ein Werk mit gelegentlichem Stillstands-Messbedarf ist ein erfahrenes Laser-Tracker-Serviceteam meist schneller. Sie erhalten Instrument, Verfahren, Messtechniker und Bericht, ohne aus einem Wartungsauftrag ein Beschaffungsprojekt zu machen.
Einen Servicepartner für die Dampfturbinen-Ausrichtung auswählen
Ein Partner für Turbinenausrichtung sollte mehr beherrschen als das Instrument. Fragen Sie, wie das Team Referenzen festlegt, wie es das Koordinatensystem nach Tracker-Umsetzungen erhält, wie es Temperaturkompensation handhabt und wie der Abschlussbericht aussieht. Fragen Sie, ob tops-on- und tops-off-Messungen unterstützt werden. Fragen Sie nach Erfahrung mit großen Energieanlagen, nicht nur mit kleinen rotierenden Maschinen.
Der richtige Partner sollte auch die Sprache des Stillstands sprechen. Anlagenbetreiber brauchen in einem kritischen Wartungsfenster keinen generischen Messdienstleister. Sie brauchen Real Metrologists, die mit Zugangsbeschränkungen umgehen, Daten sauber dokumentieren, mit OEM-Technikern kommunizieren und den Messplan an der Wiederanfahrentscheidung ausrichten.
APIs Vor-Ort-Service für Inspektion und Ausrichtung ist für genau diese Arbeit ausgelegt. Unsere Teams unterstützen Messungen beim Kunden vor Ort, mit global-lokaler Serviceabdeckung und laserbasierter Messtechnik für großvolumige industrielle Inspektionen.
FAQ
Welche Methode zur Wellenausrichtung ist am präzisesten?
Bei großen Turbogenerator-Sätzen ist ein Laser-Tracker-Workflow meist die präziseste und vollständigste Methode, weil er 3D-Geometrie über den gesamten Maschinenstrang erfasst und nicht nur die Beziehung zwischen zwei Wellenenden. Kupplungswerkzeuge können für lokale Ausrichtung genau sein, messen aber Gehäuse-, Leitschaufel-, Bohrungs-, Lagerbock- und Fundamentbeziehungen nicht im selben Koordinatennetz.
Wie lange dauert die Ausrichtung einer Dampfturbine?
Der reine Messteil kann oft innerhalb einer Schicht abgeschlossen werden, sobald Zugang und Referenzen vorbereitet sind. Eine vollständige Stillstandsausrichtung kann länger dauern, je nach tops-on- oder tops-off-Zugang, Anzahl der Messpositionen, Korrekturbewegungen, OEM-Berichtsanforderungen und finaler Verifizierung.
Wie genau ist ein Laser Tracker an einer Turbine?
Ein korrekt geplanter Laser-Tracker-Aufbau kann Messdaten im Mikrometerbereich über das für große Turbinenkomponenten benötigte Arbeitsvolumen liefern. Die tatsächliche Auftragsgenauigkeit hängt von Messbereich, Sichtlinie, Temperaturstabilität, Target-Aufbau, Vorrichtung und Qualität des Messnetzes ab.
Wie oft sollten Dampfturbinen ausgerichtet werden?
Dampfturbinen sollten bei großen Überholungen, nach Vibrations- oder Lagerproblemen, nach Fundament- oder Gehäusearbeiten, bei Änderungen an Kupplung oder Generatorausrichtung und immer dann geprüft werden, wenn OEM-Wartungsverfahren eine Ausrichtverifizierung verlangen. Anlagen mit kritischen Verfügbarkeitsanforderungen nehmen Ausrichtungsmessungen oft in den geplanten Stillstandsumfang auf, statt auf Symptome zu warten.
Welche vier häufigen Ausrichtprüfungen gibt es an einem Turbogenerator-Satz?
Die vier Prüfungen, die für die meisten Teams entscheidend sind, sind Rotor- oder Wellenausrichtung, Kupplungsausrichtung, Gehäuse- oder Bohrungsausrichtung sowie Lagerbock- oder Fundamentausrichtung. Die genaue Liste ändert sich je nach OEM und Stillstandsumfang, aber diese vier Kategorien decken den Großteil der Geometrie ab, die den Laufzustand einer Turbine bestimmt.
Eine Messung für den Dampfturbinen-Stillstand planen
Wenn eine Turbine geöffnet wird, sollte der Messplan stehen, bevor die Stillstandsuhr läuft. APIs Real Metrologists können Turbineninspektion, Ausrichtung, Verifizierung und Berichterstattung mit portabler Laser-Tracker-Messtechnik an Ihrem Standort unterstützen.
Für weitere Informationen zur Dampfturbinen-Ausrichtung mit Laser Trackern kontaktieren Sie API Metrology.
