API BROCHE CHÈQUE

BROCHE CNC ANALYSE

256,00 HZ

TAUX D’ÉCHANTILLONNAGE

5 DOF

LA MESURE

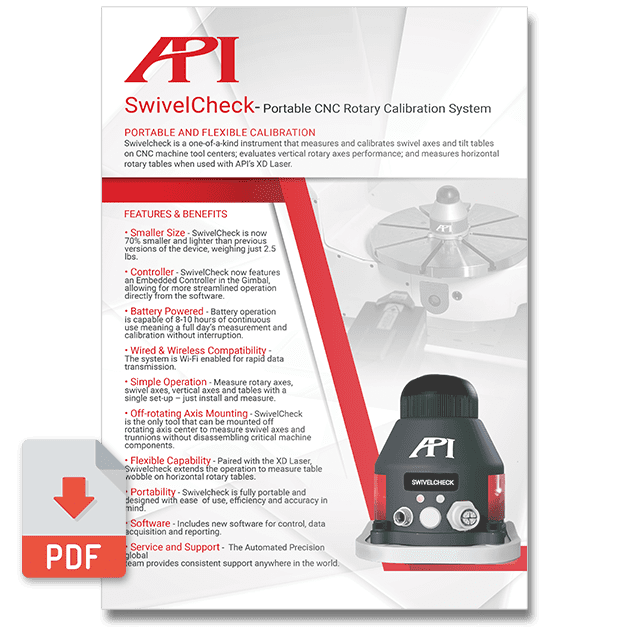

TÉLÉCHARGER LE PDF

0,0005 MM

PRÉCISION DU DÉPLACEMENT

ASME B89.3.4

CERTIFIÉ ET CONFORME

CITATION REQUISE

Réduire Frais

Sonde tactile portative, légère et sans fil avec stylet à prise facile, permet l’inspection des caractéristiques et des cavités complexes pour les grandes pièces complexes

TEMPS RÉEL LES DONNÉES

Le logiciel SpindleCheck fournit des informations en temps réel, accélérant considérablement la configuration et l’alignement du système d’analyse de la broche.

DYNAMIQUE INSPECTION

Mesure rapidement le mouvement d’erreur total de la broche et identifie les composants d’erreur de vibration, de structure et d’alignement pour permettre des corrections précises

CONTACT

Téléphone: +33 1 70 044216

CITATION REQUISE

CARACTÉRISTIQUES ET AVANTAGES

RÉDUIRE LE TEMPS DE MAINTENANCE
Gagnez du temps en collectant simultanément des données en X, Y et Z à pleine rotation de la broche par minute (tr / min).

MESURES DYNAMIQUES DE BROCHE
Mesure rapidement le mouvement d’erreur total de la broche et identifie les composants d’erreur de vibration, de structure et d’alignement pour permettre des corrections précises.

STABILITÉ À LONG TERME DE LA BROCHE
Mesure la stabilité de la broche dans le temps et permet l’action corrective nécessaire pour compenser la variance de croissance thermique de la machine.

LOGICIEL CONVIVIAL
Le logiciel fournit des informations en temps réel, accélérant considérablement la configuration et l’alignement de l’analyseur de broche. Les rapports conformes à la norme ASME B89.3.4 sont faciles à lire et à interpréter.

SOUPLESSE
Offert en modèles dynamiques, thermiques ou combinés. Les mesures peuvent être prises dans des modes dynamiques ou de stabilité, fournissant une solution pour chaque besoin d’exploitation.

SPESIFICATIONS TECHNIQUES

SPÉCIFICATIONS DE SPINDLECHECK
Paramètre spécification
Taux d’échantillonnage 256 000 Hz
Précision de déplacement ± 0,5 μm
Révolution Max 20 000 tr / min
Résolution 0,1 μm (4,0 μin)
Gamme de mesure 0-0,7 mm (0-0,03 pouces)
Dérive thermique moins de 1% par degré
Air Temp. précision du capteur ± 0,2 ° C
Précision du capteur de matériau ± 0,1 ° C

APPLICATIONS

L’analyseur de broche diagnostique l’erreur de broche de la machine-outil et est disponible en trois modèles. Le modèle dynamique mesure rapidement le mouvement d’erreur de rotation. Le modèle thermique mesure la stabilité de la broche de la machine en 5 degrés de liberté (axes X, Y, Z + pas et lacet) ainsi que la variance thermique. Un modèle combiné est également disponible. Les mesures comprennent:

  • Vérification de la vitesse
  • Vérifier les roulements
  • Erreurs de rotation
  • Erreurs radiales et axiales
  • Répétabilité de la machine
  • Vibrations de la machine
  • Dérive thermique
  • Cartographie des erreurs thermiques
