Pourquoi la précision est cruciale sur les grands équipements pétroliers
Les grands équipements pétroliers laissent très peu de place à l’erreur. Quand des composants critiques ne sont plus exactement à leur place, même légèrement, cela peut entraîner des vibrations, une usure prématurée, un fonctionnement instable et des arrêts coûteux. Dans ce contexte, la mesure n’est plus seulement une étape qualité. Elle devient un levier direct de fiabilité pour l’ensemble du système.
C’est aussi là que les méthodes d’inspection plus traditionnelles commencent à montrer leurs limites. Sur de grandes structures à la géométrie complexe, les outils plus anciens sont souvent plus lents, plus difficiles à reproduire et moins rassurants dès que les tolérances se resserrent. Pour les fabricants comme pour les équipes de maintenance, le constat est simple : plus l’équipement est grand, plus la mesure 3D rapide et précise devient essentielle.
Où le Laser Tracker Radian d’API prend tout son sens
Le Laser Tracker Radian d’API a justement été conçu pour ce type d’intervention. Il permet de capturer des mesures 3D de haute précision sur de grands équipements sans transformer l’inspection elle-même en goulot d’étranglement.
Dans les applications liées aux équipements pétroliers, cela permet de vérifier la position de caractéristiques, de contrôler la coaxialité, d’évaluer la planéité et de réaliser des analyses GD&T plus complètes sur de grands assemblages. C’est le type d’outil qui aide une équipe à passer du « suffisamment proche » à une confiance fondée sur des données mesurées.

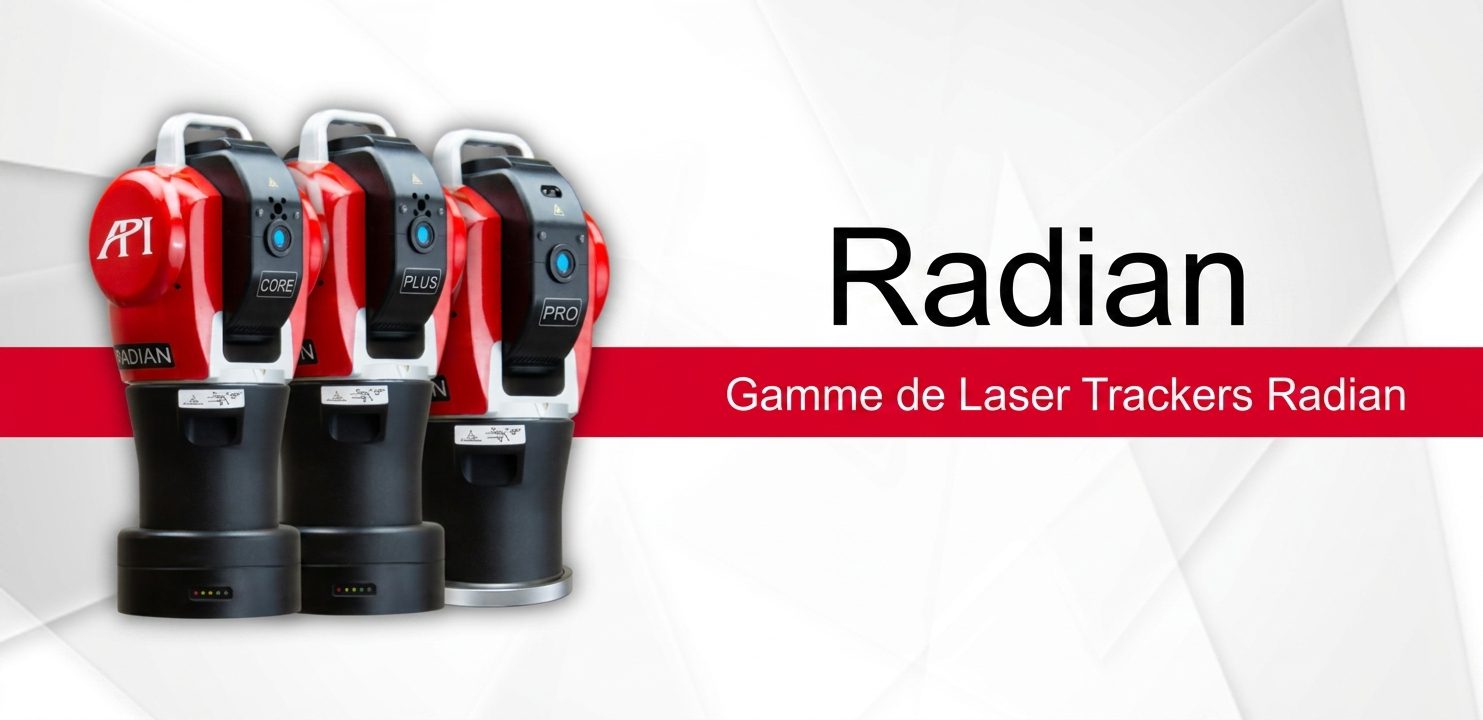

La gamme Radian apporte aussi les performances attendues sur des projets de grande échelle. Elle offre une précision au micron, des portées de mesure supérieures à 160 mètres et des cadences de capture pouvant atteindre 1000 points par seconde. Le Radian Pro ajoute une mesure IFM interférométrique traçable, tandis que les versions Plus et Core permettent un fonctionnement entièrement sans fil, ce qui apporte davantage de souplesse en atelier comme sur site.
Le défi de ce projet

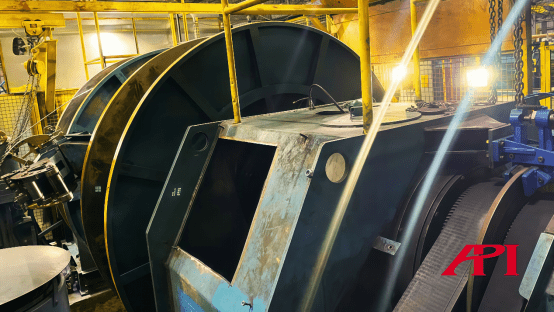

Dans ce cas, une entreprise pétrolière sud-américaine devait recalibrer et remettre à niveau des composants clés de son installation après qu’un fonctionnement de longue durée eut provoqué des déplacements dans certaines parties du système. L’équipement reposait sur un moteur entraîné par poulies, donc l’alignement était déterminant. Si les poulies n’étaient pas parallèles ou si l’arbre moteur n’était pas correctement centré, l’ensemble pouvait subir un fonctionnement instable, des vibrations, une usure accélérée et des coûts de maintenance inutiles.
L’objectif de mesure était clair : vérifier la géométrie avec une précision suffisante pour guider la correction, avec une tolérance exigée de 0,1 mm.
Comment la mesure a été réalisée

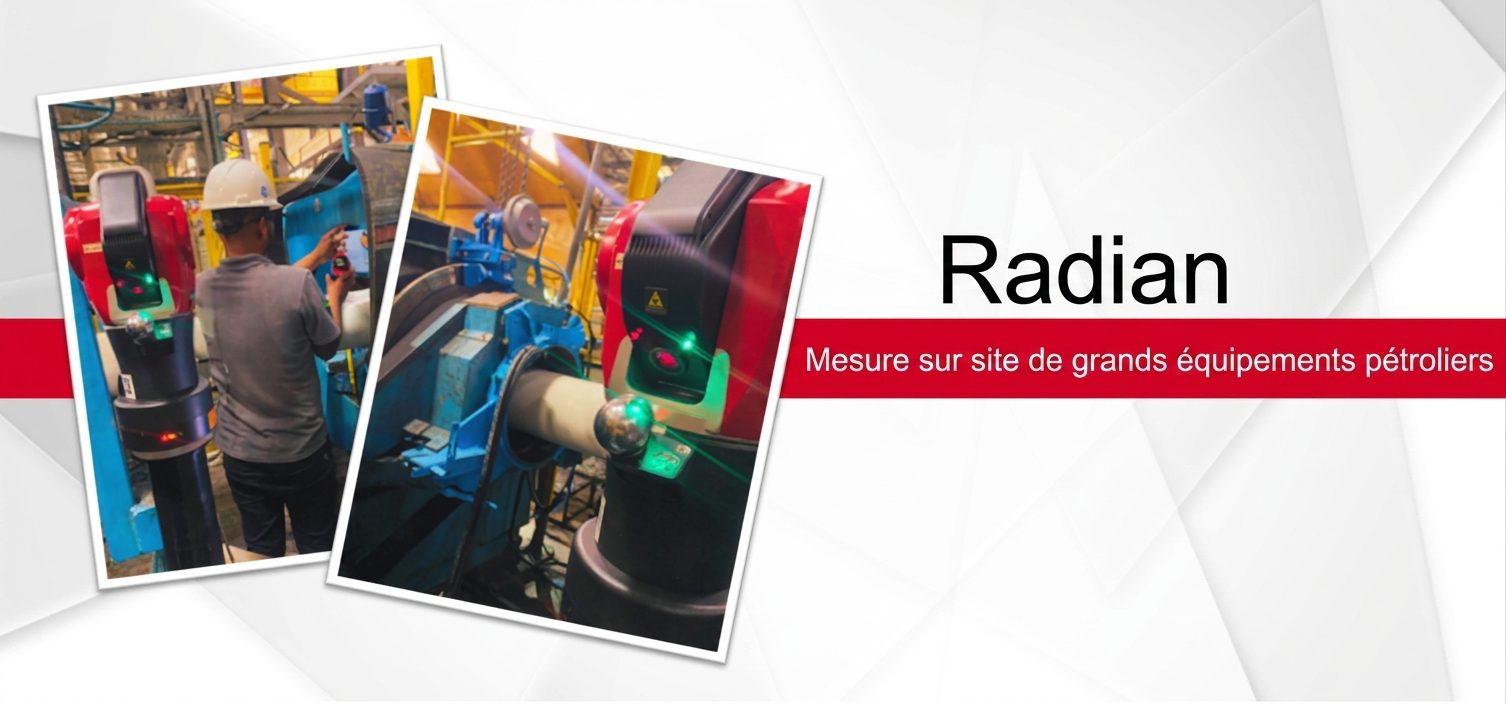

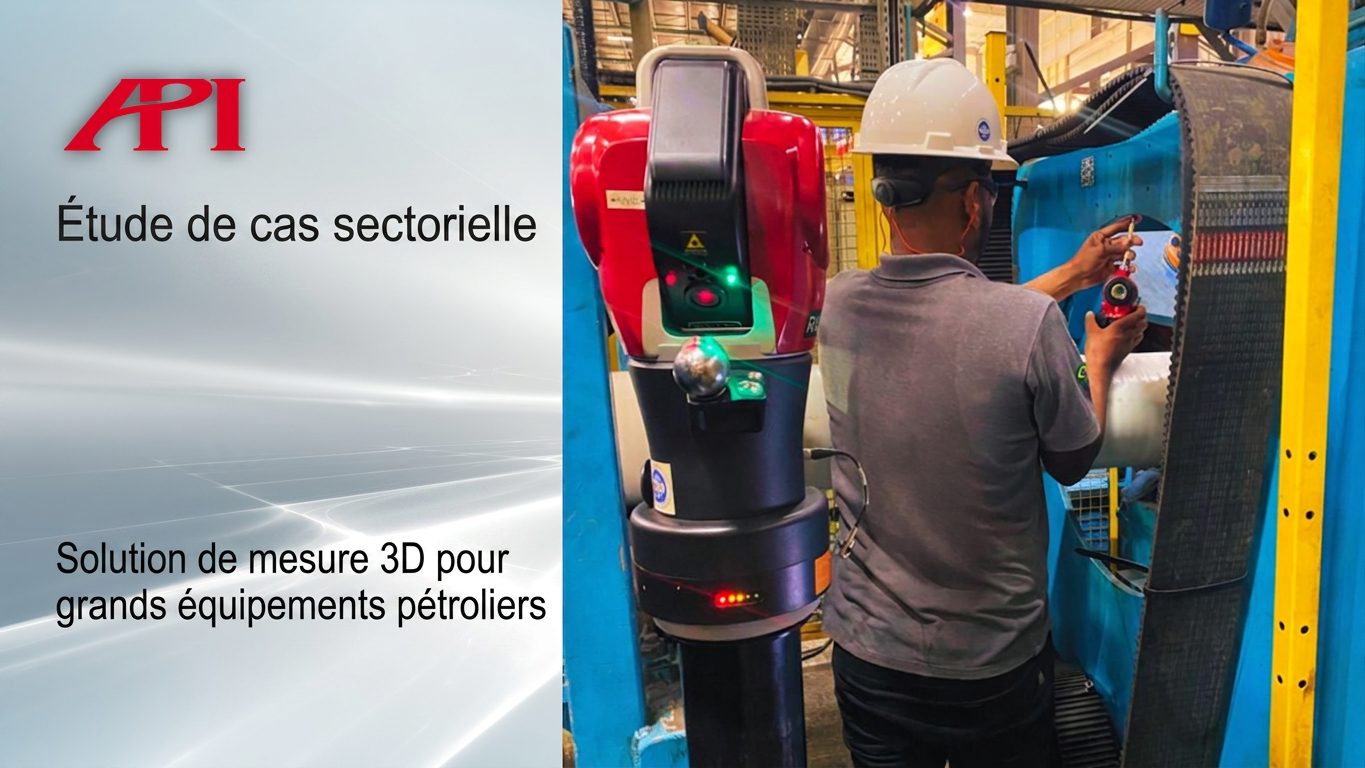

L’ingénieur métrologue a positionné le Laser Tracker Radian autour de l’équipement puis a commencé l’acquisition des données. L’opérateur utilisait une sphère cible SMR de haute précision avec prisme intégré, ce qui permettait au tracker de verrouiller la cible et de la suivre en temps réel.
À mesure que la cible venait toucher les points d’inspection clés sur l’équipement, le tracker enregistrait les coordonnées 3D à grande vitesse et envoyait les données directement vers le logiciel de mesure sur l’ordinateur portable. L’équipe disposait ainsi d’un moyen rapide et structuré de collecter les informations nécessaires sans ralentir l’intervention.
Quand les données deviennent des décisions
Une fois les données importées dans le logiciel, l’équipe pouvait les exploiter sous forme de points et de nuages de points, puis reconstruire les lignes, plans et autres entités géométriques utiles à l’analyse. À partir de là, il devenait possible d’évaluer les distances, la perpendicularité, le parallélisme, la planéité, la circularité, les centres de sphère et d’autres relations critiques. Les résultats mesurés pouvaient aussi être comparés aux modèles CAO afin d’identifier précisément les écarts entre la réalité et le nominal.
C’est là que la mesure 3D prend toute sa valeur. Le tracker ne se contente pas de produire des chiffres. Il transforme ces chiffres en décisions, en corrections et en rapports exploitables immédiatement par l’équipe.
Un avantage concret sur le terrain
L’un des atouts les plus utiles du système Radian est sa capacité à accompagner les réglages en temps réel. Pendant la mise en place ou la correction, l’opérateur peut placer la sphère cible sur un composant et voir sa position évoluer en direct. Le logiciel affiche à la fois la direction et l’ampleur de l’écart, ce qui rend l’ajustement beaucoup plus simple.
Ce retour en temps réel est particulièrement précieux sur de grands équipements pétroliers, où déplacer un composant n’est presque jamais une opération rapide ou facile. Au lieu d’enchaîner les contrôles par tâtonnements, l’équipe peut ajuster de manière guidée, au fur et à mesure.

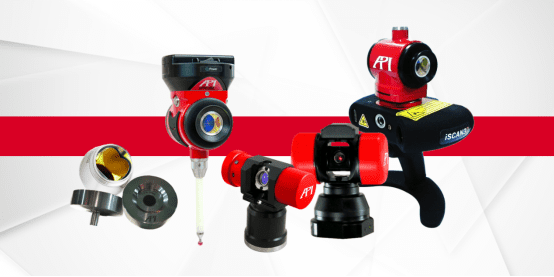

API complète aussi la plateforme avec des accessoires pour la mesure de points cachés, la mesure en trous profonds, le scanning, la mesure de trajectoire et les applications 6DoF. Le système peut ainsi s’adapter à plusieurs types de défis d’inspection.
Ce qu’il faut retenir
Cette étude de cas illustre bien pourquoi les laser trackers sont si efficaces sur de grands équipements pétroliers. Ils réunissent vitesse, précision et flexibilité d’une façon qui rend les grands problèmes de mesure beaucoup plus maîtrisables.
Pour les équipes qui travaillent en fabrication, en inspection ou en maintenance d’équipements pétroliers, le Laser Tracker Radian d’API apporte un avantage concret : une meilleure visibilité sur l’état réel des équipements, un alignement et une validation plus rapides, et davantage de confiance dans les performances finales du système.
Pour en savoir plus sur la mesure 3D appliquée aux grands équipements pétroliers, contactez dès aujourd’hui un métrologue API.
