Pourquoi cette inspection compte vraiment
Les grands générateurs marins font bien plus qu’alimenter l’éclairage à bord. Ils contribuent au fonctionnement des systèmes de communication, de navigation, des pompes, des treuils, des chaudières et d’autres équipements essentiels du navire. Sur un grand bâtiment, cela fait du générateur un élément critique, et le moindre écart géométrique peut rapidement devenir un vrai problème de fiabilité.
C’est précisément pour cela que l’inspection est si importante. Si le rotor et le stator ne s’assemblent pas comme prévu, le générateur devient plus difficile à monter, plus difficile à entretenir et plus exposé à des problèmes de performance à long terme.
Le défi
Dans ce projet, le client devait mesurer le diamètre, la cylindricité et la coaxialité du rotor à aimants permanents d’un grand générateur marin, ainsi que les coins segmentés des encoches du stator. L’objectif était simple : garantir un assemblage homogène entre rotor et stator et éviter toute interférence mécanique au montage.
La difficulté venait de l’application elle-même. La force magnétique du rotor était suffisamment élevée pour compliquer l’usage d’outils conventionnels, et sa surface peinte, chargée de particules, rendait la mesure encore moins pratique. Côté stator, des variations de circularité et de cylindricité au niveau des zones saillantes augmentaient le risque de blocage lors de l’assemblage final.
Le processus d’inspection traditionnel n’était pas vraiment adapté non plus. En général, il fallait combiner plusieurs instruments, comme des montages de circularité, des stations totales, des niveaux, des micromètres et des méthodes électriques avec corde à piano. Ce type de montage produit des données, mais ajoute aussi de la complexité, augmente le risque d’erreurs cumulées et rend les retouches plus probables.
Là où le Radian Plus fait la différence
Le Laser Tracker Radian Plus d’API a offert à l’équipe une approche beaucoup plus propre. Les laser trackers sont déjà largement utilisés dans l’aérospatial, l’aviation, la construction navale et la fabrication de précision, parce qu’ils associent longue portée et haute précision. Ces mêmes qualités en font une solution très pertinente pour l’inspection et l’assemblage de grands générateurs marins.
Dans ce cas précis, le Radian Plus apportait une précision au micron, une capacité de mesure sur grand volume au-delà de 160 mètres de diamètre, ainsi qu’un flux de travail entièrement sans fil grâce à l’alimentation sur batterie et à la transmission de données sans fil. Concrètement, cela a permis d’éviter les contraintes liées aux câbles et de travailler plus librement autour du générateur, avec plus de huit heures d’autonomie opérationnelle.
Comment la mesure a été réalisée

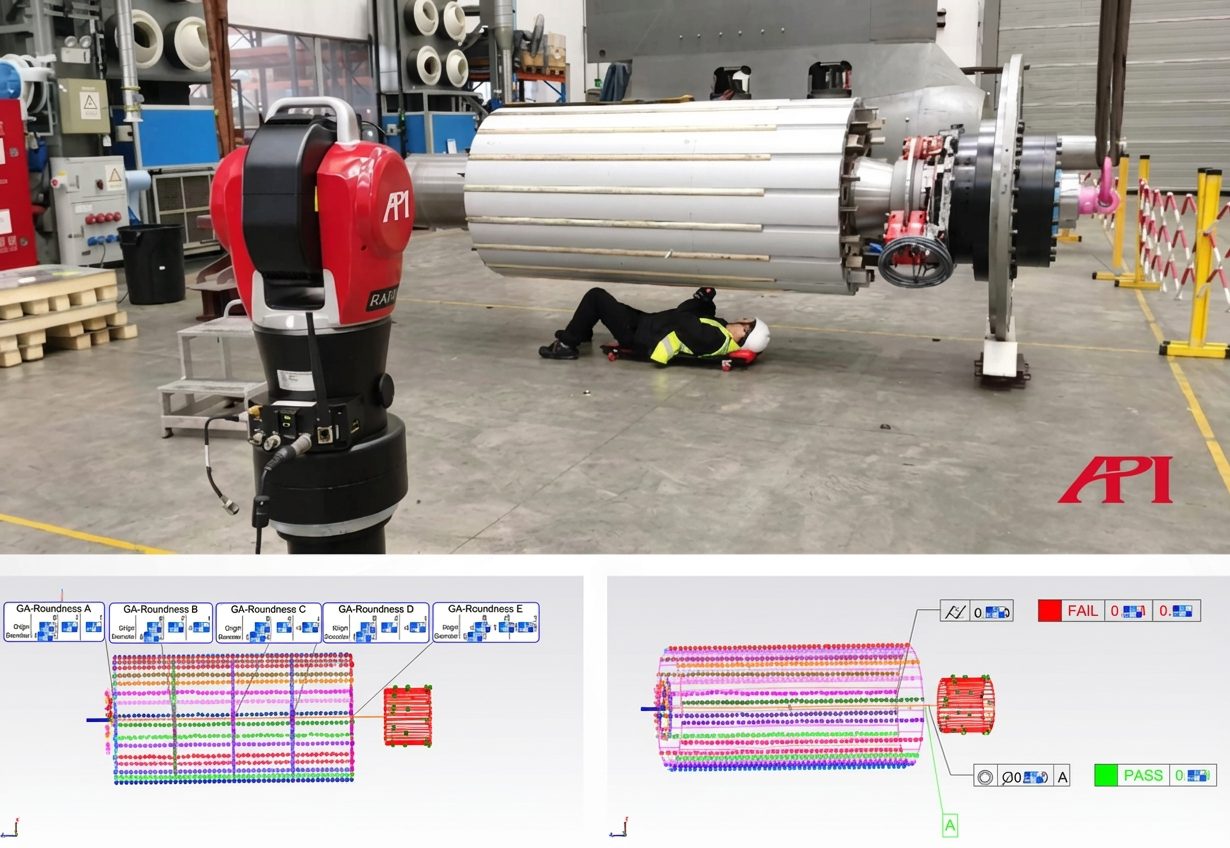

Le tracker a été placé de manière à conserver une bonne visibilité sur tous les points de mesure nécessaires. L’opérateur utilisait ensuite une sphère cible SMR avec prisme intégré pour venir toucher chaque point d’inspection pendant que le tracker verrouillait la cible et la suivait en temps réel.
Dès que la cible était maintenue en position ou que l’opérateur déclenchait l’acquisition, le système capturait les coordonnées 3D jusqu’à 1000 Hz et envoyait directement les données vers le logiciel de mesure sur l’ordinateur. L’équipe pouvait alors construire lignes, plans et solides, comparer les résultats au modèle CAO et lancer les analyses GD&T nécessaires pour évaluer correctement la géométrie.
Pourquoi cette méthode a mieux fonctionné
Le gain ne se limitait pas à la précision. C’était surtout une question de méthode de travail. Au lieu d’assembler plusieurs instruments en espérant que l’ensemble reste cohérent, l’équipe disposait d’une seule plateforme de mesure pour acquérir les données, analyser la géométrie et identifier précisément les corrections à apporter.
Sur de grands générateurs marins, cela change tout, car un petit écart géométrique peut se transformer plus tard en problème d’assemblage ou de performance bien plus important. En donnant à l’équipe une manière plus rapide et plus fiable d’inspecter à la fois le rotor et le stator, le Radian Plus a rendu l’ensemble du travail beaucoup plus maîtrisable.
À retenir
Ce cas montre bien pourquoi les laser trackers sont si efficaces pour les inspections industrielles de grande dimension. Quand les pièces sont grandes, que les tolérances restent serrées et que les méthodes plus anciennes deviennent trop lourdes, le bon système de mesure change complètement la donne.
Pour les grands générateurs marins, le Laser Tracker Radian Plus d’API offre un moyen concret de réduire la difficulté de mesure, d’améliorer la confiance dans les résultats et de prendre de meilleures décisions pour l’assemblage comme pour la maintenance.
Pour en savoir plus sur l’inspection 3D des grands générateurs marins, contactez dès aujourd’hui un métrologue API.
