Alinhamento de turbina a vapor com laser tracker

A manutenção de uma turbina a vapor é, antes de tudo, um problema de medição. Um conjunto turbina-gerador pode ser desmontado, limpo, inspecionado e remontado com alto nível de cuidado. Mas, se a carcaça, os diafragmas, o rotor, os mancais, o acoplamento e a linha do gerador não voltarem para o eixo previsto, a máquina mostra rapidamente o resultado: vibração mais alta, mancais mais quentes, vedações com desgaste irregular e uma nova parada antes do planejado.

Por isso, o alinhamento de turbinas a vapor é uma aplicação de alto valor para a medição portátil com laser tracker. Um tracker pode estabelecer uma rede de coordenadas 3D estável ao redor da turbina, medir geometrias difíceis de acessar por métodos tradicionais e gerar dados acionáveis sem remover a máquina de sua base. Para equipes de parada, OEMs de turbinas e engenheiros de manutenção, essa combinação é essencial. Ela reduz suposições quando a janela de intervenção é curta e cada hora de indisponibilidade tem custo real.

A API projeta e utiliza equipamentos de medição a laser para grandes ativos industriais há mais de 30 anos. O laser tracker API Radian e nossos Real Metrologists em campo apoiam trabalhos de inspeção, alinhamento, verificação e calibração nos setores de energia, máquinas pesadas, aeroespacial, automotivo e manufatura em todo o mundo. Turbinas se encaixam diretamente nesse tipo de trabalho: grandes geometrias, acesso limitado, tolerâncias apertadas e necessidade de dados confiáveis antes do fechamento das carcasas.

Por que o alinhamento de turbinas a vapor é crítico durante a manutenção

Uma turbina a vapor faz parte de uma longa linha de máquinas. O rotor, o acoplamento, os mancais, a carcaça, os diafragmas, os anéis de palhetas, a base e o gerador influenciam juntos a condição final em operação. Se uma seção desloca, assenta, dilata termicamente ou volta levemente fora de posição após a revisão, o efeito se propaga por toda a linha. Um pequeno erro angular em um mancal pode se transformar em um desvio mensurável no acoplamento. Um deslocamento da carcaça pode alterar folgas no caminho do vapor. Uma condição de pé manco, ou soft foot, pode deformar a máquina durante o aperto final.

Falhas de alinhamento geralmente aparecem como sintomas em operação, não como um erro óbvio de montagem. A vibração aumenta. Os acoplamentos recebem cargas adicionais. As temperaturas dos mancais sobem. Vedações e selos sofrem desgaste desigual. Em casos severos, o risco de contato do rotor ou de parada forçada se torna real. Nenhum desses resultados é aceitável quando uma planta já investiu tempo de parada, equipe, equipamentos de elevação e suporte OEM na manutenção.

O que é o alinhamento de uma turbina? É a medição e o ajuste da linha turbina-gerador para que componentes rotativos e estacionários compartilhem o eixo previsto, nas condições de manutenção e operação. Na prática, isso significa verificar a posição do rotor, a geometria da carcaça, o alinhamento dos diafragmas e furos, a posição dos mancais, a relação do acoplamento, os movimentos da base e as premissas de dilatação térmica em relação à geometria exigida pelo OEM.

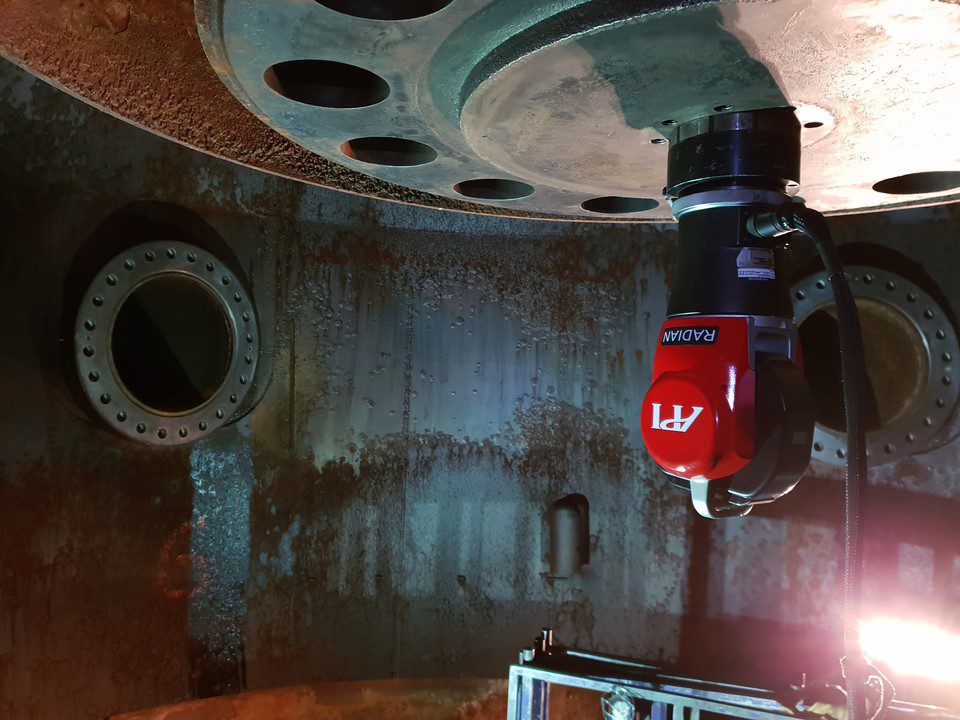

Como um laser tracker mede uma turbina a vapor

Um laser tracker mede pontos 3D em um grande volume de trabalho por meio de um alvo rastreado, normalmente um refletor esférico montado, ou SMR, ou outro alvo compatível. Em uma casa de máquinas, essa portabilidade é a principal vantagem. O tracker pode ser posicionado ao redor da turbina, reposicionado conforme o acesso muda e vinculado ao mesmo sistema de coordenadas por meio de pontos de referência estáveis.

Na manutenção de uma turbina a vapor, o plano de medição normalmente começa pelo eixo. O metrologista estabelece a geometria de referência a partir dos mancais, datums da carcaça, faces de flange, planos de junta, ferramental OEM ou referências existentes. Em seguida, o tracker mede os elementos importantes para o trabalho: posições de furos, posições de diafragmas, faces de carcaça, geometria do rotor ou do acoplamento, assentos de mancais, referências do lado do gerador e pontos ligados a base.

O tracker não substitui o critério de engenharia. Ele entrega à equipe uma rede de medição melhor. Um bom trabalho de alinhamento ainda depende de linha de visada, alvos estáveis, montagem repetível, controle de temperatura e um metrologista experiente que saiba quais pontos continuarão úteis da medição até a correção. É nesse ponto que o serviço de inspeção e alinhamento em campo da API vai além da simples locação de equipamento. O instrumento importa, mas o procedimento importa tanto quanto.

Rastreamento 6DoF, SMR e linha de visada

A linha de visada é uma das razões pelas quais um tracker funciona bem ao redor de grandes equipamentos rotativos. Em vez de mover o componente para uma CMM fixa, o sistema de medição vai até a turbina. O metrologista posiciona o tracker onde os elementos visíveis ficam acessíveis naquela etapa da parada e preserva a rede de coordenadas com alvos de referência quando o instrumento precisa ser movido.

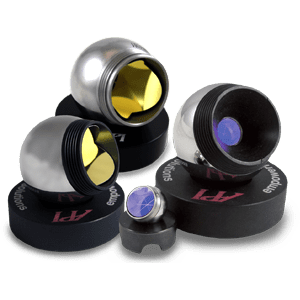

SMRs são úteis quando o trabalho exige pontos discretos de alta precisão em flanges, furos, mancais e ferramentais. Em aplicações em que a orientação também importa, o rastreamento 6DoF pode acrescentar informações angulares aos dados de posição. Em todos os casos, o objetivo é o mesmo: construir uma imagem 3D confiável da posição real da geometria da turbina, não apenas da posição presumida nos desenhos.

Trabalho com carcaça fechada e carcaça aberta

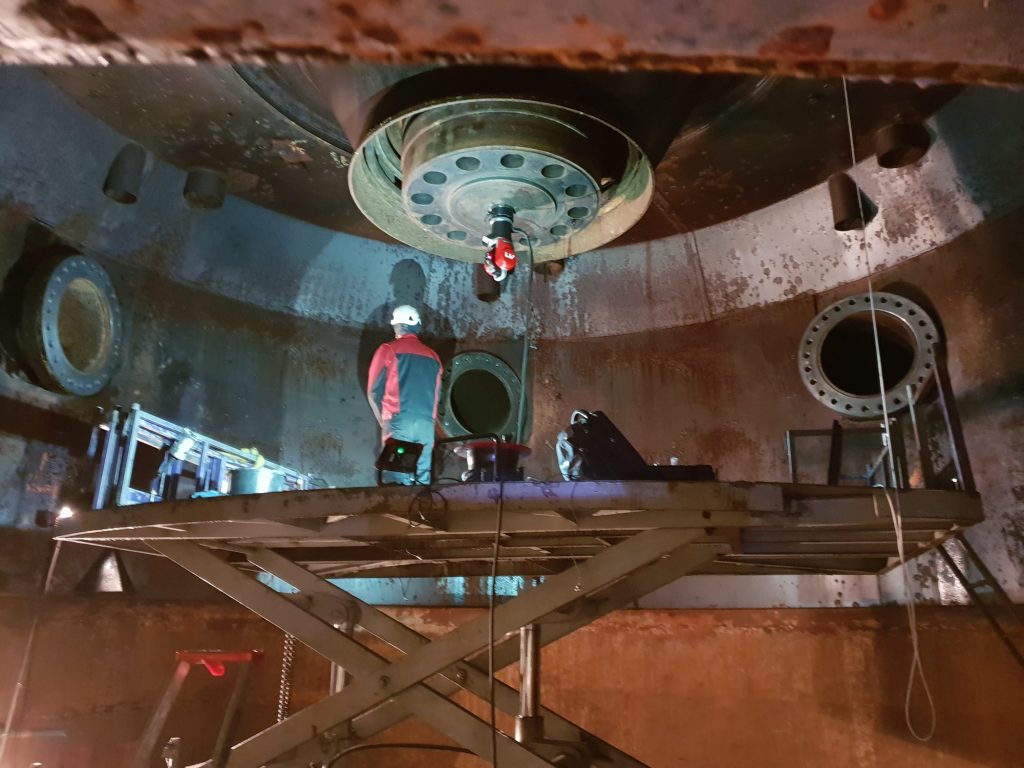

O acesso à turbina muda a natureza do trabalho. Quando a carcaça está aberta, a equipe de medição tem melhor acesso a elementos internos como diafragmas, anéis de palhetas, furos, regiões de selagem e geometria da meia carcaça inferior. Quando a carcaça permanece fechada, as verificações podem se limitar a carcaça externa, mancais, acoplamento e linha do gerador. As duas abordagens são úteis, mas respondem a perguntas diferentes.

Em uma revisão maior, a medição com laser tracker em carcaça aberta pode documentar a geometria interna antes e depois da correção. Em uma janela de manutenção mais curta, uma medição com carcaça fechada pode confirmar o alinhamento externo, a posição do acoplamento, os movimentos da carcaça e problemas ligados a base antes que se tornem mais graves. O melhor plano depende do escopo da parada, do acesso, dos requisitos do OEM e do modo de falha que o operador quer evitar.

O procedimento de alinhamento de uma turbina a vapor

Cada turbina tem seu próprio ferramental, restrições de acesso e procedimentos OEM. Um conjunto turbina-gerador de uma usina térmica não é igual a uma turbina a vapor de refinaria, e nenhum dos dois é igual a uma roda de turbina hidráulica. Ainda assim, a lógica de medição é consistente. Um fluxo de trabalho com laser tracker normalmente segue cinco etapas.

Etapa 1: estabelecer as referências de eixo

A primeira etapa é definir o sistema de coordenadas. Dependendo da máquina, ele pode vir dos mancais, de datums conhecidos da carcaça, de planos de junta, de ferramentais de eixo do OEM ou de referências de medição existentes. A configuração do tracker deve usar referências estáveis que possam ser medidas novamente depois de um reposicionamento do instrumento ou depois do ajuste de componentes.

É frequentemente nessa etapa que um trabalho de alinhamento é ganho ou perdido. Se a rede de referência for fraca, todas as medições seguintes herdam essa fraqueza. Os metrologistas da API tratam o estabelecimento das referências como parte essencial da medição, não como simples preparação. O objetivo é repetibilidade durante toda a intervenção, inclusive na verificação após a correção.

Etapa 2: medir o alinhamento de diafragmas e furos

Com o sistema de referência estabelecido, o tracker mede os elementos internos ou acessíveis ligados à geometria do caminho do vapor. Isso pode incluir encaixes de diafragma, círculos de furo, posições de anéis de palhetas, faces de carcaça ou geometrias de flange. Essas medições mostram se os componentes estacionários seguem o eixo previsto e se desvios locais precisam ser corrigidos antes da remontagem.

Na manutenção de turbinas a vapor, é aqui que um tracker se diferencia de ferramentas mais simples de alinhamento de eixos. Uma ferramenta laser de eixo único pode ajudar a ajustar um acoplamento. Ela não descreve a relação 3D entre carcaça, caminho dos diafragmas, mancais e eixo do rotor. Um tracker consegue.

Etapa 3: medir a geometria do rotor e do acoplamento

As medições do rotor e do acoplamento conectam a geometria interna da turbina ao restante da linha de máquinas. Dependendo do acesso, a equipe pode medir faces de acoplamento, ferramentais ligados ao eixo, posições de mancais, referências do lado do gerador e outros elementos necessários para entender deslocamentos e relações angulares. Essa geometria é especialmente importante para os operadores, pois se relaciona diretamente a vibração, cargas nos mancais e risco na partida.

Os dados do laser tracker também ajudam quando a correção não é óbvia. Um acoplamento pode parecer aceitável isoladamente, enquanto os dados da carcaça ou dos mancais indicam um problema maior na linha de máquinas. O valor de uma rede 3D é tornar essas relações visíveis, em vez de tratar cada medição como uma verificação separada.

Etapa 4: considerar dilatação térmica, pé manco e base

O alinhamento a frio e o alinhamento em operação não são iguais. Turbinas a vapor se movimentam com a temperatura. A condição da base, as cargas de tubulação, os torques de aperto e o pé manco podem mover a geometria entre a medição e a operação. Por isso, compensação térmica, acompanhamento ambiental e verificações repetidas importam durante esse trabalho.

A medição com laser tracker oferece à equipe uma forma prática de documentar movimentos. Se um ponto da carcaça se desloca após uma sequência de aperto, esse movimento pode ser medido. Se um mancal muda de posição após a correção, essa mudança pode ser capturada. Se o procedimento OEM especifica offsets a frio para considerar a condição quente, o relatório do tracker fornece as evidências necessárias para verificar esses offsets.

Etapa 5: produzir o relatório de alinhamento

O entregável final não deve ser apenas uma planilha de pontos sem contexto. Para uma parada, o relatório deve mostrar o sistema de referência, os elementos medidos, os desvios, os movimentos recomendados e os dados de verificação em um formato utilizável pelo operador, pelo OEM e pela equipe de serviço. O relatório precisa deixar claro o caminho de correção.

O trabalho de medição da API é construído em torno dessa transferência prática. Os mesmos Real Metrologists que coletam os dados podem ajudar a interpretar o que os resultados significam para decisões de inspeção, alinhamento e manutenção. Isso é especialmente importante quando o relatório de alinhamento se torna parte do pacote de partida, do registro de qualidade ou do arquivo de serviço do OEM.

Laser tracker e métodos tradicionais de alinhamento de turbinas

Métodos tradicionais de alinhamento de turbinas continuam tendo seu lugar. Fio piano, óptica, relógios comparadores, alinhamento por reverse indicator, lasers de furo e ferramentas laser de alinhamento de eixo resolvem problemas específicos. A questão é o escopo. A manutenção de turbinas a vapor exige cada vez mais uma compreensão 3D da máquina, não apenas uma verificação de eixo, face ou acoplamento.

A mensagem não é que os métodos antigos sejam ruins. É que eles nem sempre respondem a uma parte suficiente da pergunta. Se a equipe de parada precisa apenas verificar um acoplamento, uma ferramenta laser de alinhamento de eixo pode ser adequada. Se precisa entender a relação entre carcaça, diafragmas, rotor, mancais, acoplamento e referências do gerador, o laser tracker é o método de medição mais completo.

O que um laser tracker captura durante uma parada de turbina

Uma parada de turbina concentra muito trabalho em uma janela limitada. A medição precisa apoiar decisões rapidamente e, ao mesmo tempo, produzir registros defensáveis. Um laser tracker pode ajudar em várias etapas da parada.

Para alinhamento de furos e carcaça, o tracker captura relações geométricas em grandes superfícies sem mover o componente para um laboratório. Para diafragmas e anéis de palhetas, ele pode documentar posições antes da correção, depois da correção e antes do fechamento final. Para a geometria do rotor, do acoplamento e dos mancais, ele conecta medições locais ao sistema de coordenadas de toda a linha. Para movimentos da base e verificações de pé manco, ele oferece à equipe um método repetível para medir a resposta da máquina ao aperto, a carga ou a correção.

A mesma lógica se aplica além das turbinas a vapor. A API já apoiou trabalhos no setor de energia e em equipamentos pesados quando a peça era grande demais, valiosa demais ou integrada demais ao local para ser movida. Trabalhos em turbinas hidrelétricas Voith, inspeções de grandes fabricações, construção naval e alinhamento de máquinas pesadas compartilham o mesmo problema metrológico: o sistema de medição precisa ir até o ativo.

Quando usar um laser tracker em vez de uma ferramenta laser de alinhamento de eixo

Use uma ferramenta laser de alinhamento de eixo quando o trabalho se limita ao alinhamento de acoplamento entre dois eixos acessíveis e a geometria da máquina já é conhecida. Esse é um caso de uso válido. Muitas equipes de manutenção mantêm essas ferramentas para bombas, motores e equipamentos rotativos menores.

Use um laser tracker quando o trabalho envolve grandes geometrias, alinhamento interno, múltiplos componentes, acesso limitado, relatórios OEM ou necessidade de verificar a relação entre elementos fixos e rotativos. A manutenção de turbinas a vapor frequentemente entra nessa segunda categoria. A máquina é grande demais para uma resposta simples baseada em uma única ferramenta, e as consequências de uma resposta incorreta são caras demais.

A decisão de serviço também é prática. Comprar um tracker, alvos, software, tripes, ferramentais, treinamento e suporte de calibração pode fazer sentido para organizações que executam programas de metrologia de grande porte continuamente. Para uma usina que tem necessidades pontuais de medição durante paradas, trazer uma equipe experiente com laser tracker normalmente é mais rápido. Você recebe o instrumento, o procedimento, o metrologista e o relatório sem transformar uma operação de manutenção em um projeto de aquisição.

Escolhendo um parceiro para alinhamento de turbinas a vapor

Um parceiro de alinhamento de turbinas precisa dominar mais do que o instrumento. Pergunte como a equipe estabelece as referências, como preserva o sistema de coordenadas após reposicionar o tracker, como trata compensação de temperatura e como é o relatório final. Pergunte se consegue trabalhar com carcaça fechada e carcaça aberta. Procure experiência com grandes ativos de energia, não apenas com pequenos equipamentos rotativos.

O parceiro certo também precisa entender a linguagem de uma parada crítica. Operadores não precisam de um prestador genérico de medição durante uma janela sensível de manutenção. Eles precisam de Real Metrologists capazes de trabalhar com restrições de acesso, documentar dados corretamente, comunicar-se com técnicos OEM e manter o plano de medição ligado à decisão de partida.

O serviço de inspeção e alinhamento em campo da API foi criado para esse tipo de trabalho. Nossas equipes realizam medições no local do cliente, com cobertura de serviço global e local e equipamentos laser projetados para inspeção industrial de grandes volumes.

Perguntas frequentes

Qual é o método mais preciso de alinhamento de eixo?

Para grandes conjuntos turbina-gerador, um fluxo de trabalho com laser tracker geralmente é o método mais preciso e completo, pois captura a geometria 3D de toda a linha de máquinas, não apenas a relação entre duas extremidades de eixo. Ferramentas de acoplamento podem ser precisas para alinhamento local, mas não medem relações entre carcaça, diafragmas, furos, mancais e base na mesma rede de coordenadas.

Quanto tempo leva o alinhamento de uma turbina a vapor?

A etapa de medição muitas vezes pode ser concluída em um turno quando o acesso e as referências estão preparados. Um alinhamento completo durante uma parada pode levar mais tempo, dependendo do acesso com carcaça fechada ou aberta, do número de posições de medição, dos movimentos de correção, dos requisitos de relatório do OEM e da verificação final.

Que precisão se pode esperar de um laser tracker em uma turbina?

Uma configuração de laser tracker bem planejada pode fornecer dados de medição em nível de mícrons no volume de trabalho necessário para grandes componentes de turbina. A precisão real depende de distância, linha de visada, estabilidade térmica, configuração dos alvos, ferramentais e qualidade da rede de medição.

Com que frequência turbinas a vapor devem ser alinhadas?

Turbinas a vapor devem ser verificadas em revisões maiores, depois de problemas de vibração ou mancais, após trabalhos na base ou na carcaça, quando o alinhamento do acoplamento ou do gerador muda e sempre que o procedimento OEM exigir uma verificação de alinhamento. Plantas com disponibilidade crítica frequentemente incluem medição de alinhamento no escopo de paradas planejadas, em vez de esperar sintomas.

Quais são as quatro verificações comuns de alinhamento em um conjunto turbina-gerador?

As quatro verificações mais importantes são alinhamento do rotor ou eixo, alinhamento do acoplamento, alinhamento da carcaça ou dos furos e alinhamento dos mancais ou da base. A lista exata varia conforme o OEM e o escopo da parada, mas essas quatro categorias cobrem a maior parte da geometria que determina a condição operacional da turbina.

Planeje a medição durante uma parada de turbina a vapor

Quando a turbina está aberta, o plano de medição deve estar pronto antes de o relógio da parada começar. Os Real Metrologists da API podem apoiar inspeção, alinhamento, verificação e relatórios de turbina com medição portátil por laser tracker em suas instalações.
