Quando um robô novo sai da embalagem com repetibilidade de ±0,05 mm e precisão absoluta de ±1,5 mm, a ficha técnica não está mentindo. Três anos depois, esse mesmo robô pode estar furando uma longarina de asa ou aplicando cordões em uma bandeja de bateria de veículo elétrico. Muitas vezes ele já não consegue manter ±0,5 mm. O braço ainda retorna ao mesmo ponto em cada ciclo. Ele apenas retorna ao ponto errado.
A calibração de robôs mostra qual é esse desvio e corrige o problema sem desmontar a célula.
Este guia é para engenheiros de manufatura, gestores de qualidade e supervisores de planta que já usam robôs industriais. Ele foi escrito para equipes que veem problemas de precisão aparecerem em taxas de retrabalho, falhas de FAI ou programas que antes mantinham a tolerância. A API Metrology realiza medições em campo com laser trackers há 30 anos. A calibração de robôs é um dos serviços que executamos com mais frequência. A seguir estão o procedimento de campo, as normas por trás do trabalho e o que esperar quando uma equipe de serviço chega à sua planta.
Por que robôs industriais perdem precisão com o tempo
Todo robô industrial sai da fábrica com um modelo cinemático. Esse modelo é a matemática que o controlador usa para transformar um alvo cartesiano em ângulos de junta. Sua precisão começa a degradar no momento em que o robô deixa a fábrica. Quatro fontes causam a maior parte do problema.
Erro cinemático: deriva na geometria das juntas e elos
O modelo cinemático do controlador assume deslocamentos de junta, comprimentos de elo e eixos de rotação de um braço nominal. Braços reais nunca são perfeitamente nominais. Pontos de referência de encoders podem mudar após a troca de um redutor ou uma colisão contra batente. Redutores passam a apresentar folga. Um elo pode se deformar de forma sutil depois de um contato com equipamento pesado. Cada erro é pequeno. Uma junta pode estar fora por alguns centésimos de grau, ou um elo por um décimo de milímetro. Esses erros se acumulam pela cadeia cinemática. No punho, um erro de 0,05° no ombro pode virar 1 mm de erro no TCP.
Dilatação térmica em ambientes de produção
Chãos de fábrica raramente operam a 20 °C ± 1 °C. Uma célula de soldagem a 40 °C pode mudar de forma mensurável enquanto um robô frio aquece. O aço se expande cerca de 12 µm por metro por grau Celsius. Em um alcance de 2 m e uma variação de 30 °C, isso representa quase um milímetro de deriva antes de qualquer outro erro ser considerado. Robôs em cabines de pintura, células de moldagem plástica e fundições podem ver variações ainda maiores.
Carga útil, deflexão e desgaste do punho
Uma carga de 50 kg na flange carrega os redutores do punho e os elos externos de uma forma que o teste de aceitação de fábrica não reproduz completamente. Depois de um milhão de ciclos, o punho desenvolve folga mensurável. Efetuadores de furação, fusos e garras pesadas aceleram esse problema. O robô continua repetível. Ele volta ao mesmo ponto errado todas as vezes, e é por isso que o controlador não sabe que algo mudou.
Precisão do robô vs. repetibilidade: a diferença que importa na produção
Essa é a fonte mais comum de confusão no chão de fábrica, e hoje ela importa mais do que antes.
Repetibilidade é o quanto o robô consegue retornar ao mesmo ponto quando recebe o mesmo comando. Precisão é o quanto esse ponto está próximo da posição que o programa CAD diz que deveria ser. Um robô pode ter excelente repetibilidade, como ±0,05 mm, e baixa precisão absoluta, como ±2 mm, ao mesmo tempo. Na prática, muitos robôs não calibrados se comportam exatamente assim.
Antes isso importava menos por causa da programação teach-and-play. O operador levava o robô até cada alvo, registrava a pose e o robô reproduzia aquelas posições ensinadas. Como o robô voltava aos próprios pontos gravados, a repetibilidade era o fator principal.
Agora a programação offline é muito mais comum. Um engenheiro de processo pode gerar um programa de soldagem com 4.000 poses a partir do CAD em um software de simulação. Quando esse programa vai para o robô, cada alvo é uma posição cartesiana calculada. O robô precisa chegar lá de verdade, não apenas voltar a um ponto ensinado. Se o modelo cinemático estiver incorreto, o programa inteiro estará deslocado. É isso que a calibração corrige.
ISO 9283: a norma para testes de desempenho de robôs industriais
A ISO 9283 é a norma internacional para medir e relatar o desempenho de robôs industriais. Ela define testes, condições de ensaio, conjunto de poses e métricas de saída. Essas métricas incluem precisão de pose (AP), repetibilidade de pose (RP), precisão de distância (AD), precisão de trajetória (AT) e deriva ao longo do tempo (dAP).
Um teste ISO 9283 não é a mesma coisa que uma calibração. O teste mostra o que o robô está fazendo agora. A calibração altera os parâmetros cinemáticos para que o comportamento real corresponda melhor ao comportamento comandado. Por isso, trabalhos sérios de calibração geralmente incluem um teste ISO 9283 antes e depois. A primeira medição estabelece a linha de base. A calibração corrige o modelo. A segunda medição comprova a melhoria com números referenciados à norma.
Clientes aeroespaciais, de defesa e automotivos exigem cada vez mais relatórios ISO 9283 para qualificação de células e auditorias de fornecedores. Se você entrega peças para um fornecedor Tier 1 ou para uma contratante principal em 2026, essa documentação importa. Serviços de calibração acreditados pela ISO 17025 estão se tornando requisito básico. A API Metrology dá suporte aos 14 testes da ISO 9283.
Como funciona a calibração de robôs baseada em laser tracker
Um laser tracker é o instrumento padrão para calibração de robôs industriais. Ele mede a posição real do TCP e, conforme a configuração, também a orientação em um grande volume de trabalho. Esse volume é grande o suficiente para caracterizar todo o envelope útil do braço, com precisão suficiente para separar erro cinemático de ruído de medição.
O procedimento é semelhante entre marcas de robôs. Os detalhes mudam conforme o controlador.
Configuração do campo de medição

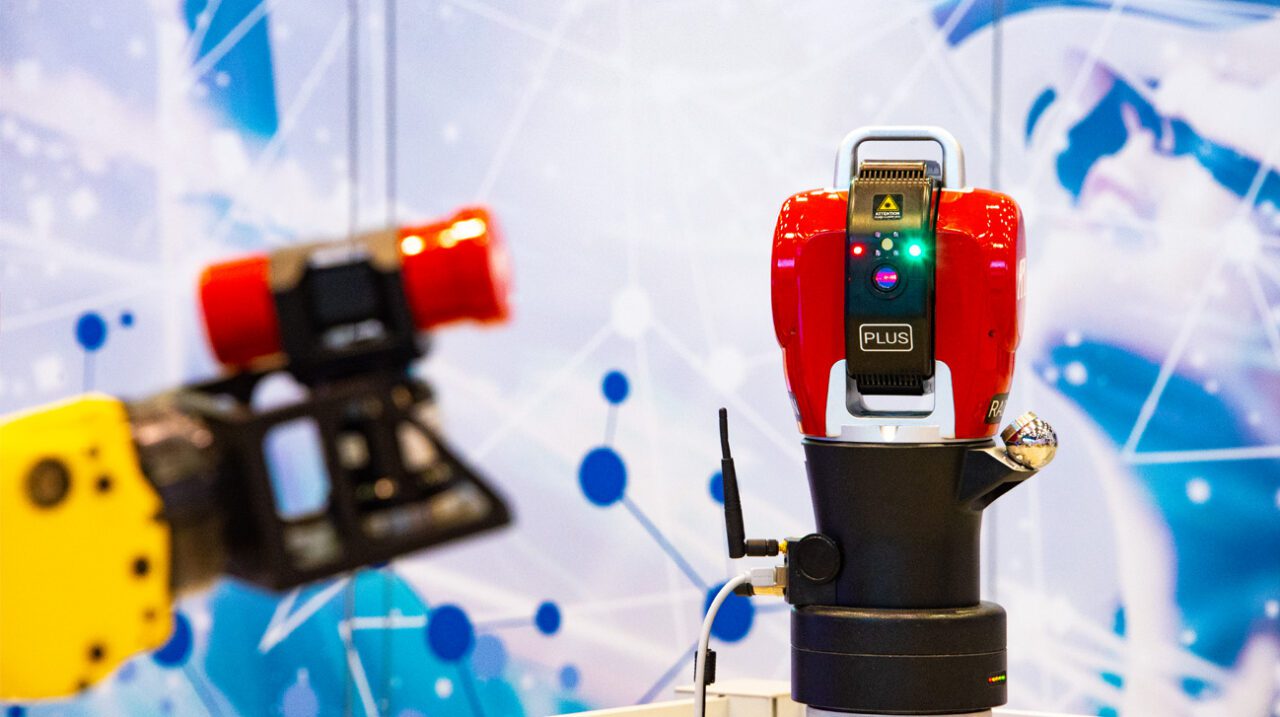

Posicionamos o API Radian Laser Tracker fora do envelope de trabalho do robô. Normalmente ele fica em um tripé pesado, a cerca de 2 a 4 m da flange. Um refletor esférico montado (SMR) ou um sensor Smart Track 6DoF é instalado no punho do robô. A escolha depende da necessidade: apenas posição do TCP ou seis graus de liberdade completos. O tracker estabelece um sistema de coordenadas, e o software vincula esse sistema à base do robô por meio de pontos de referência.
A temperatura ambiente é registrada. Um robô frio não é o mesmo braço que um robô quente. O modelo cinemático precisa corresponder às condições reais de produção. Para calibração em chão de fábrica, deixamos o robô aquecer até a temperatura de operação.
Execução da rotina de caracterização cinemática

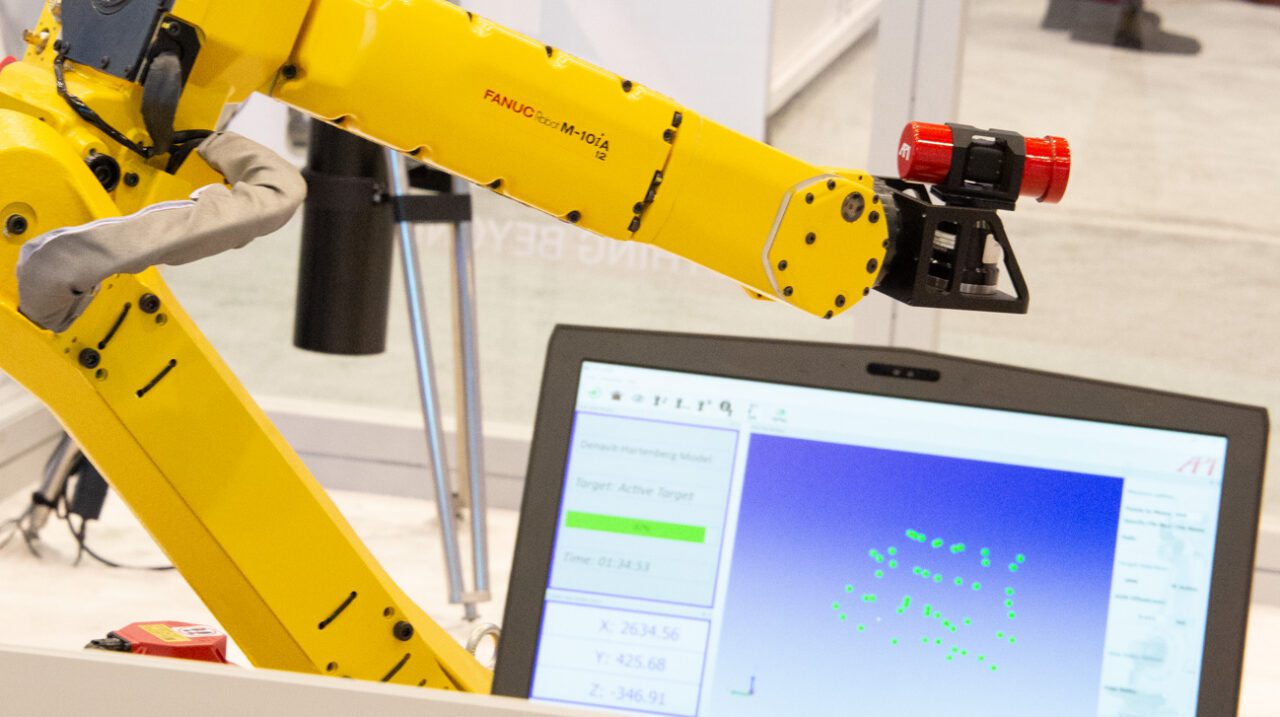

O robô percorre uma sequência planejada de poses. Uma execução típica usa de 30 a 100 poses, dependendo de quantos parâmetros o controlador expõe. As poses exercitam todas as juntas dentro da faixa útil e posicionam o TCP em diferentes orientações e regiões do espaço de trabalho. O laser tracker captura a posição real do TCP em cada pose. Com um sensor 6DoF, ele também captura a orientação.
Um solucionador numérico ajusta então o modelo cinemático aos dados medidos. Ele corrige deslocamentos de juntas, comprimentos de elos, parâmetros DH e desalinhamentos de eixo. O objetivo é fazer com que as posições TCP modeladas correspondam às posições medidas da forma mais próxima possível. O erro residual mostra a qualidade do ajuste. Boas soluções costumam ficar entre 30 e 80 µm depois do ajuste.
Atualização de parâmetros no controlador do robô
Fabricantes tratam atualizações de parâmetros de formas diferentes. Alguns controladores expõem uma tabela de calibração que pode ser sobrescrita diretamente. Outros exigem um arquivo de compensação durante a execução do programa. Alguns se integram a pacotes de programação offline como RoboDK, Delmia e Process Simulate por APIs específicas do fabricante.
Documentamos os parâmetros antigos e novos e arquivamos ambos, junto com PPE, Path Planning and Enhancement. Caminhos offline existentes podem ser compensados e novos caminhos podem ser gerados para o cliente. Assim, a calibração pode ser revertida se um problema de produção precisar ser investigado depois.
Medição de verificação: números antes e depois
Uma segunda medição registra o desempenho após a calibração, idealmente seguindo o cubo de teste da ISO 9283. O relatório mostra a precisão de pose antes e depois, por eixo e volumétrica. Também inclui teste de deriva se a célula executa ciclos longos. Esse número, assinado por um metrologista acreditado pela ISO 17025, entra no pacote de qualificação da célula.
O que esperar de uma visita de calibração de robôs da API
Cada visita é dimensionada para a célula. Não vendemos um pacote genérico de “calibração de robô”. Calibrar uma linha de montagem em sala limpa não é o mesmo trabalho que calibrar uma estação de soldagem MIG de 1.200 A. Ainda assim, o ritmo da visita é bastante consistente.
O que preparar antes da chegada da equipe
Uma lista de preparação é enviada cerca de duas semanas antes. Os itens mais importantes são diretos:
- Confirmar fabricante, modelo e versão de firmware do controlador.
- Programar a célula fora de operação durante a janela de calibração. Para um trabalho padrão, planeje cerca de meio turno por robô.
- Liberar um perímetro de trabalho ao redor do robô para que o tracker veja a flange a partir de várias posições.
- Disponibilizar o engenheiro de processo e o engenheiro de controles para a etapa de atualização dos parâmetros.
Se o robô tiver histórico de colisão ou troca recente de redutor, precisamos dos registros de manutenção.
Cronograma típico e entregáveis
Para a calibração de um único robô, planeje de meio dia a um turno completo no local. Células com vários robôs escalam de forma aproximadamente linear. Uma célula de soldagem com quatro robôs costuma ser um projeto de dois a três dias. O tempo adicional vem do alinhamento das coordenadas da célula e das verificações de precisão relativa entre robôs.
Os entregáveis incluem um relatório de calibração com números ISO 9283 antes e depois, o arquivo de parâmetros atualizado, a versão anterior arquivada e uma folha de verificação rastreável ao nosso laboratório acreditado pela A2LA.
Compatível com Fanuc, KUKA, ABB, Yaskawa Motoman e Kawasaki
A parte de medição é independente do fabricante. Um laser tracker não se importa com qual controlador está movendo as juntas. A atualização de parâmetros é específica de cada OEM, e mantemos toolchains funcionais para as principais marcas. Se você opera um braço de soldagem KUKA ou um Yaskawa Motoman em uma linha de baterias EV, esse tipo de calibração já faz parte da nossa experiência.
Quando calibrar: frequência, gatilhos e sinais de alerta
A maioria dos robôs de produção se beneficia de um ciclo anual de calibração. Além da verificação anual, alguns gatilhos devem antecipar o serviço. Qualquer colisão pode deslocar o modelo cinemático o suficiente para tirar o braço da tolerância, inclusive impactos leves. A troca de redutor, encoder ou motor redefine referências que o controlador acredita conhecer. Migrar uma célula de teach-and-play para programação offline também é um alerta, porque a programação offline expõe erros de precisão que programas ensinados escondiam.
Observe taxas de refugo crescentes em peças que antes passavam na FAI. Pontos de furação ou cordões de solda que exigem retoque manual são outro sinal. Sequências de troca de ferramenta que não acoplam mais corretamente também merecem atenção. Normalmente são problemas de precisão, não apenas problemas de programação. Uma inspeção e alinhamento com laser tracker localiza a causa em poucas horas.
Indústrias atendidas
A calibração de robôs aparece em muitos ambientes de manufatura, mas três setores concentram a maior parte dos trabalhos.
Automotivo: body-in-white e montagem de baterias EV
Células de soldagem, robôs de solda de pinos e braços de aplicação de adesivo em body-in-white dependem de precisão submilimétrica para manter o empilhamento de tolerâncias. A montagem de bandejas e módulos de baterias EV trabalha com tolerâncias ainda mais apertadas. ±0,2 mm não é incomum. Robôs calibrados ajudam a linha a operar com estabilidade. Nossas soluções de metrologia automotiva frequentemente começam com um serviço de calibração e evoluem para um programa de medição recorrente.
Aeroespacial: furação, fixação e layup de compósitos
Furação e fixação robóticas de revestimentos de asas, painéis de fuselagem e longarinas dependem diretamente da precisão posicional. Colocação automatizada de fibra e layup de fitas compósitas exigem trajetórias cartesianas repetíveis em grandes envelopes. Para serviços de medição aeroespacial, a calibração normalmente é combinada com verificação de suportes de ferramenta, dispositivos e gabaritos na mesma visita. Um robô calibrado ainda produzirá peças ruins se trabalhar contra um dispositivo não calibrado.
Manufatura pesada e indústria geral
Soldagem de equipamentos pesados, montagem de máquinas agrícolas e robótica industrial geral são ambientes severos para células robotizadas. Esses robôs operam muitos ciclos e ficam em locais quentes, sujos ou ambos. O trabalho geralmente é acionado por um problema específico, não por uma data de calendário. Gatilhos comuns incluem devolução de cliente, falha de primeira peça ou retooling. A calibração é a mesma, mas as condições do local são menos controladas.
A API Robot Metrology Solution (RMS)
A Robot Metrology Solution é o pacote integrado que levamos ao local para calibração de robôs e qualificação de células. No centro estão dois instrumentos trabalhando juntos: o Radian Laser Tracker e o Smart Track Sensor (STS).
Hardware Radian e Smart Track
Smart Track é nosso sensor 6DoF automatizado. Ele é montado diretamente na flange do robô e trava no feixe laser do Radian. O sensor transmite em tempo real a posição (x, y, z) e a orientação angular (pitch, yaw, roll) para o software. As especificações físicas foram pensadas para o chão de fábrica. O Smart Track pesa 1,4 kg, mede aproximadamente 5 × 8 × 2 pol., possui furos de montagem M6, opera em raio superior a 50 m e acompanha velocidades angulares de até 50°/s. Isso permite que o sensor acompanhe um robô em ritmo de produção. A articulação de pitch cobre ±55°, roll ±60° e yaw é praticamente infinito em ±180°. A precisão angular é de 0,005°, o que corresponde a ±12,5 µm de incerteza de medição no sensor.
Dados 6DoF dinâmicos
Na prática, o STS combinado com um API Laser Tracker captura dados reais de TCP em 6DoF enquanto o robô se move em velocidades reais de ciclo. Isso separa uma calibração cinemática completa de uma verificação estática pose a pose. O mesmo sensor também suporta caracterização dinâmica de precisão, controle adaptativo por feedback e compensação robótica volumétrica. Usamos essa solução para orientação de grandes montagens, calibração robótica, modelagem cinemática, modelagem DH, medição de qualidade e controle adaptativo 6D.
A RMS é implantada por nossa equipe de Real Metrologists diretamente na sua instalação. A API é global e local ao mesmo tempo, com escritórios nos principais continentes. A equipe que chega ao seu site é local e disponível. Agende uma calibração de robô e vamos dimensionar a célula, preparar a lista de verificação e colocar um metrologista no seu chão de fábrica.
FAQ: calibração de robôs industriais
Qual é a precisão dos robôs industriais?
Robôs industriais modernos têm excelente repetibilidade, normalmente entre ±0,03 e ±0,1 mm. Sua precisão absoluta de posicionamento costuma ser uma ordem de grandeza pior, frequentemente entre ±0,5 e ±2 mm de fábrica. Repetibilidade é o quanto o robô retorna ao mesmo ponto comandado. Precisão é o quanto esse ponto está próximo da posição definida pelo CAD. A maioria dos robôs não calibrados é repetível, mas não precisa. Isso se torna um problema ao migrar de programação teach-and-play para programação offline.
O que causa imprecisão em robôs industriais?
Quatro fontes explicam a maior parte. Erros cinemáticos incluem offsets de encoder e deriva de comprimento de elo. A dilatação térmica afeta a base, o braço e o punho conforme a temperatura de produção sobe. Aplicações de alto ciclo adicionam deflexão causada por carga útil e folga de redutores. Colisões também podem deslocar a geometria do efetuador final. Esses fatores se acumulam e afastam o TCP real da posição que o controlador acredita atingir.
Quanto tempo leva a calibração de um robô?
A calibração de um robô único normalmente leva de meio dia a um turno completo no local. Isso inclui configuração do campo de medição, uma sequência de caracterização de 30 a 100 poses, atualização de parâmetros do controlador e medições de verificação. Células com quatro a oito robôs geralmente exigem dois a três dias. O tempo de parada por robô costuma ficar abaixo de quatro horas quando a célula está preparada antes da chegada da equipe.
O que é o teste de robô ISO 9283?
A ISO 9283 é a norma internacional que define como o desempenho de robôs industriais é medido e relatado. Ela especifica testes para precisão de pose, repetibilidade de pose, precisão de distância, precisão de trajetória e deriva. As medições usam um cubo de teste definido e um sistema de medição 3D, como um laser tracker. O resultado é um número comparável que mostra a precisão real do robô.
Como um laser tracker é usado para calibrar um robô?
Um laser tracker mede o centro da ferramenta do robô no espaço 3D enquanto o robô se move por poses comandadas. Um sensor 6DoF como o Smart Track montado na flange fornece posição e orientação. O software compara poses medidas com poses comandadas e resolve os parâmetros cinemáticos reais, incluindo offsets de juntas, comprimentos de elos e correções da tabela DH. Os parâmetros corrigidos são gravados no controlador. Uma medição de verificação confirma a melhoria de precisão.
O que é calibração TCP em um robô?
A calibração TCP estabelece a posição e a orientação exatas da ferramenta em relação à flange do robô. TCP significa Tool Center Point. Sem um TCP preciso, qualquer trajetória programada será deslocada pelo erro de montagem da ferramenta. A calibração TCP é separada da calibração cinemática completa do robô e deve ser feita depois dela.
Com que frequência robôs industriais devem receber manutenção?
A maioria dos robôs industriais de alta precisão deve ser calibrada a cada 12 meses. Também é necessário calibrar após colisão, troca de redutor, troca de motor ou troca de encoder. Um novo programa offline que assume precisão de fábrica é outro gatilho. Dados de produção mostrando aumento de retrabalho ou refugo também indicam necessidade de calibração. Robôs de soldagem e montagem operando 24/7 em células quentes frequentemente precisam de verificações mais frequentes. A cada seis meses é comum.
Nossa equipe pode fazer isso internamente?
Algumas plantas executam seus próprios checkups de saúde de robôs. Se você tem um laser tracker calibrado, metrologistas treinados e familiaridade com a interface de atualização de parâmetros do controlador, um programa interno pode funcionar. Se qualquer um desses elementos estiver ausente, chamar uma equipe especializada geralmente oferece melhor ROI. Também oferecemos treinamento em metrologia para instalações que desejam trazer esse trabalho para dentro no futuro.
Pronto para agendar uma calibração de robô?
Se a precisão do robô está aparecendo nos dados de refugo, nas taxas de FAI ou em uma célula que não mantém mais o programa, a API pode ir ao local com um Radian, um Smart Track e um plano de teste ISO 9283. Para mais informações sobre calibração de robôs industriais, entre em contato com a API Metrology.
