Por que a calibração de máquinas CNC é fundamental para precisão e lucratividade
A calibração de máquinas-ferramenta CNC é essencial para a precisão da usinagem e a confiabilidade do processo. Mesmo uma máquina CNC bem construída gradualmente sairá do alinhamento devido ao desgaste diário e fatores ambientais, levando a desvios na precisão. Sem calibração regular, esses pequenos erros podem se acumular resultando em peças fora de tolerância — o que gera retrabalho, sucata e altos custos. Ao calibrar e ajustar periodicamente os equipamentos CNC, os fabricantes asseguram a produção consistente de peças de alta qualidade e a operação confiável das máquinas.
Problemas comuns causados por máquinas CNC não calibradas
Todas as máquinas CNC estão sujeitas a erros de posicionamento ao longo do tempo, seja por desgaste natural ou por eventos inesperados, como colisões. Se não forem calibradas regularmente, esses erros se manifestam de várias maneiras:
Erros de posicionamento dos eixos: Os desvios dos eixos lineares significam que o eixo X, Y ou Z da máquina não percorre a distância exata comandada. Mesmo um pequeno erro de escala pode resultar em furos fora de posição ou peças com dimensões superiores ao especificado. Com o tempo, esses desvios acumulam-se, fazendo com que a máquina opere fora da tolerância. Para restaurar a precisão, é essencial realizar a correção por meio da calibração adequada.
Folga: A folga mecânica é o pequeno “jogo” ou espaço livre nos componentes de acionamento da CNC (parafusos, engrenagens) que aparece quando um eixo inverte a direção de movimento. A folga cria problemas de posicionamento – a folga causa erros mensuráveis cada vez que o eixo muda de direção. O resultado é uma repetibilidade ruim e recursos que não se alinham corretamente. Se a folga não for calibrada ou compensada, a máquina terá dificuldade para produzir peças precisas e consistentes.
Erros de esquadro: Quando os eixos de uma máquina não estão perfeitamente perpendiculares entre si, qualquer movimento combinado entre dois ou mais eixos pode gerar erros dimensionais. Esse desalinhamento de esquadro faz com que furos fiquem levemente fora de ângulo ou que peças apresentem distorções. Erros de esquadro podem surgir de problemas de instalação ou até mesmo forças de corte pesadas que sutilmente tiram a máquina do quadrado. Sem calibração, esses erros ortogonais persistem e fazem com que as peças se desviem da geometria do projeto.
Desvio gradual: As máquinas também perdem a precisão gradualmente. O desgaste diário, a fadiga dos componentes e as variações térmicas podem causar pequenas alterações na geometria da máquina. Ao longo de meses de operação, um CNC pode perder lentamente parte da precisão devido a esse desvio contínuo. Verificações regulares de calibração são necessárias para detectar e corrigir esse desvio antes que ele resulte em perda significativa de precisão.
Calibração de máquinas-ferramenta CNC em uma única passada com o XD-Laser da API

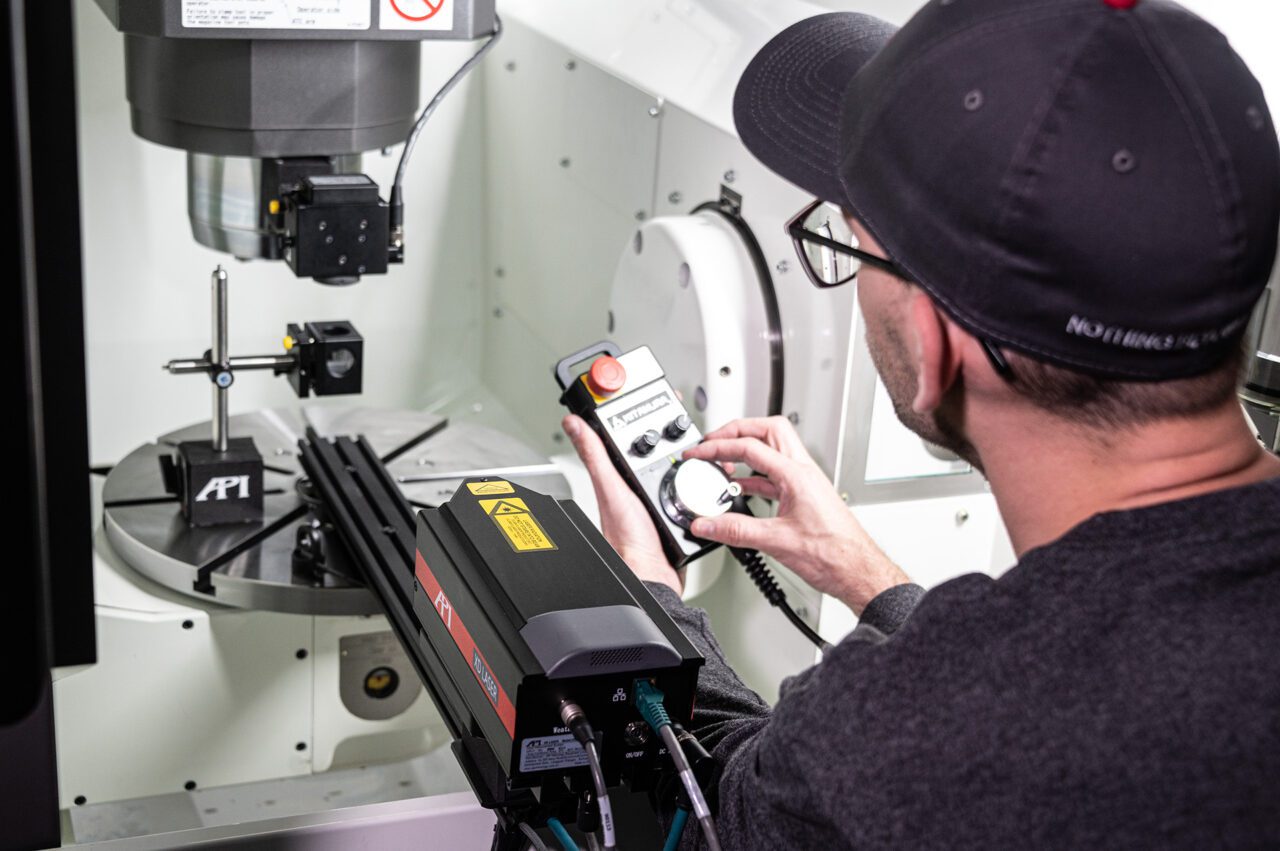

Laser XD da API para calibração de máquinas CNC de Fresagem.
O interferômetro XD-Laser da API se destaca ao capturar todos os seis graus de liberdade (6-DoF) dos erros de uma máquina CNC em uma única passada de medição. Com apenas uma configuração, o sistema mede todo o espectro de erros lineares, de retilineidade e angulares — incluindo o posicionamento nos eixos X, Y e Z, retilineidade horizontal e vertical, além dos movimentos de inclinação, guinada e rotação. Essa tecnologia permite medir simultaneamente os 21 parâmetros de erro (combinação de erros lineares, de retilineidade, rotacionais e de esquadro em uma máquina de 3 eixos), fornecendo uma visão completa da precisão da máquina em apenas uma operação — sem necessidade de múltiplas configurações ou ópticas adicionais. O resultado é uma calibração rápida, precisa e abrangente, essencial para manter o desempenho ideal e a confiabilidade da usinagem.
Capturar todos esses parâmetros em uma única passada se traduz em grande economia de tempo e maior precisão. A capacidade de medição rápida e multieixo do XD-Laser torna a calibração completa da máquina-ferramenta muito mais rápida – até 80% menos tempo de inatividade da máquina em comparação com os métodos mais antigos de interferômetro de um eixo por vez. Na prática, o que pode ter levado um turno inteiro ou mais para calibrar usando ferramentas convencionais pode ser feito em uma fração desse tempo com o XD-Laser. Apesar da velocidade, as medições do interferômetro a laser são extremamente precisas (da ordem de submícrons). O sistema pode detectar valores de erro minuciosos (possui precisão da ordem de 0,5 partes por milhão) para garantir que nenhuma leve torção ou deslocamento passe despercebido. Ao identificar erros com alta resolução, o XD-Laser permite que os engenheiros compensem e corrijam a máquina com confiança, trazendo-a de volta à tolerância. Resumindo, o XD-Laser da API fornece uma maneira rápida e completa de calibrar máquinas-ferramentas CNC, capturando todos os dados necessários para garantir cortes com máxima exatidão.
Verificações rápidas de calibração após falhas e manutenção
As oficinas mecânicas podem implantar o XD-Laser sempre que a precisão de uma máquina estiver em dúvida – por exemplo, imediatamente após uma falha ou uma grande reconstrução. Após uma falha na máquina ou uma colisão forte, a geometria da máquina pode mudar; O alinhamento ou o nível do eixo podem ser eliminados da especificação. Em vez de adivinhar se a máquina ainda está boa, os técnicos podem configurar o XD-Laser para realizar uma verificação rápida de calibração de diagnóstico. Em uma única passagem, o laser revelará se algum eixo perdeu precisão, se a folga aumentou ou se um erro de quadratura foi introduzido pela colisão. Se forem encontrados erros, os ajustes ou reparos podem ser feitos imediatamente e verificados no local, antes que a máquina volte à produção. Isso minimiza o tempo de inatividade após incidentes e garante que a qualidade do produto não seja comprometida por um erro invisível.

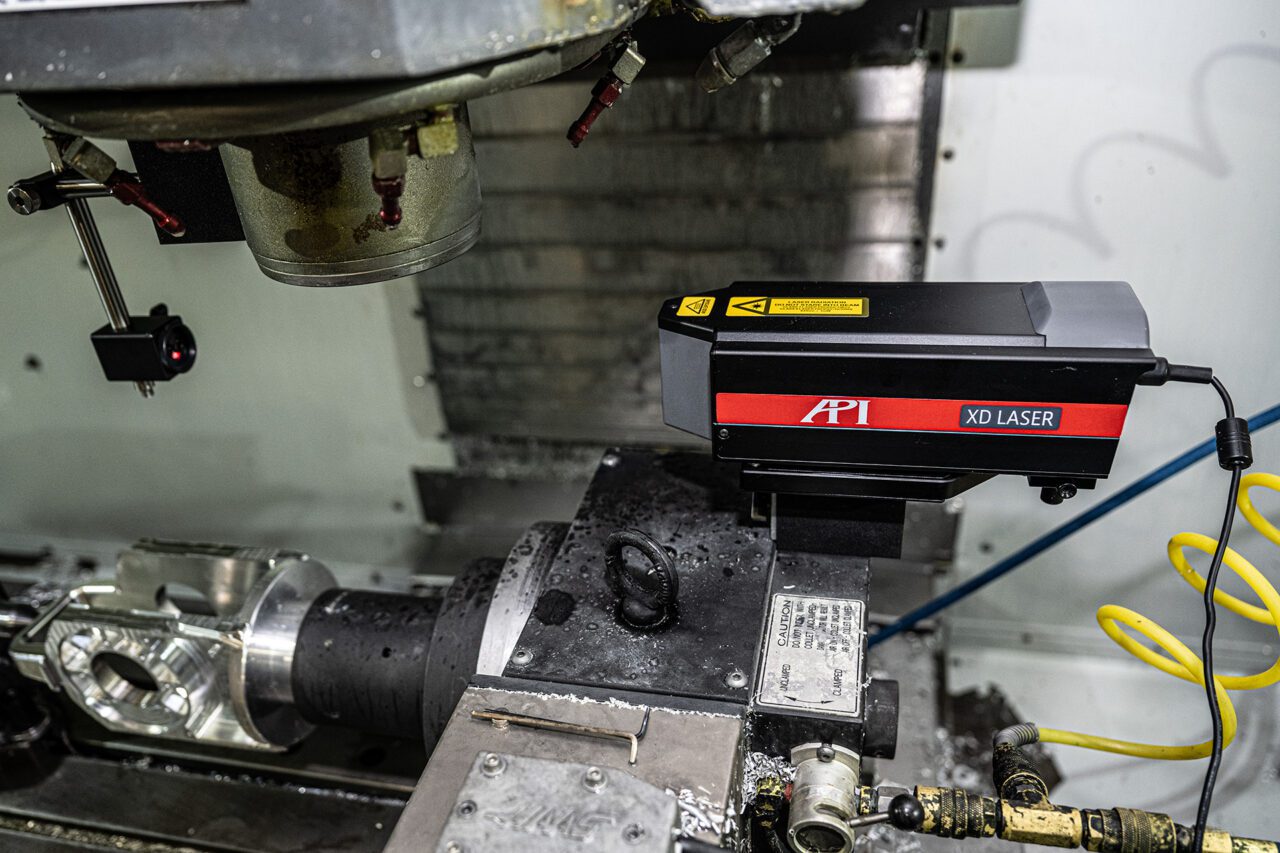

A manutenção regular é outra oportunidade perfeita para verificações de calibração. Muitas empresas programam calibrações completas periodicamente (por exemplo, semestralmente ou anualmente) como parte da manutenção preventiva. Com uma ferramenta como o XD-Laser, essas verificações de rotina se tornam muito mais rápidas e exigem mínima preparação, o que permite executá-las com maior frequência ou até mesmo durante pequenas janelas de parada. O sistema é extremamente versátil: pode ser usado em praticamente qualquer tipo de máquina CNC, desde centros de usinagem verticais de 3 eixos, até tornos CNC ou grandes fresadoras horizontais. O design compacto da unidade de laser e o sensor 6DoF sem fio facilitam a montagem em diferentes orientações e em vários tipos de máquinas. Um dia você pode fixá-lo em uma mesa de fresadora para verificar o curso X/Y/Z e, no dia seguinte, usá-lo em um torno para verificar o alinhamento do cabeçote e o posicionamento do cabeçote móvel. Em cada caso, o mesmo dispositivo se adapta rapidamente para medir a geometria específica da máquina. Isso significa que um único XD-Laser pode atender às necessidades de calibração de todo um chão de fábrica, de roteadores a tornos, sem adaptadores especializados para cada um. Ao realizar verificações rápidas de calibração após qualquer evento importante (colisão, substituição de componentes) e durante a manutenção programada, a fábrica mantém seu parque de máquinas CNC sempre ajustado, com mínima interrupção e máxima confiabilidade no processo produtivo.
Benefícios de produtividade da calibração regular
Garantir que as máquinas CNC estejam sempre calibradas vai além da prevenção de falhas — trata-se de uma prática estratégica que impacta diretamente a produtividade e os resultados financeiros. Entre os principais benefícios da calibração proativa, destacam-se:
Reduzir o refugo e o retrabalho: Uma máquina calibrada produz peças de acordo com as especificações de forma consistente, o que reduz drasticamente a taxa de refugo. Ao detectar e corrigir erros (desalinhamento, desvio) antecipadamente, a calibração ajuda a manter a qualidade consistente durante as execuções de produção, reduzindo o desperdício e até mesmo minimizando o tempo de inatividade da solução de problemas. Menos material é desperdiçado e menos horas são gastas retrabalhando peças defeituosas, o que se traduz em economia imediata de custos.
Menos avarias: A calibração não é apenas sobre a qualidade do produto – ela também mantém a própria máquina mais saudável. Pequenos erros geométricos, se não forem corrigidos, podem sobrecarregar os componentes da máquina ou causar travamentos. Verificações regulares de calibração e alinhamento ajudam a evitar erros dispendiosos e quebras de máquinas, detectando problemas antes que eles aumentem. Em outras palavras, uma máquina calibrada tem menos probabilidade de sofrer falhas graves, o que significa menos tempo de inatividade não planejado para reparos.
Capacidade de tolerância mais rigorosa: Quando uma máquina-ferramenta é calibrada corretamente, ela pode manter tolerâncias mais rígidas de forma confiável. A calibração garante que a máquina atenda aos padrões da indústria e que medições precisas sejam mantidas, o que é fundamental para a conformidade com tolerâncias rígidas nas indústrias aeroespacial, médica e outras indústrias de alta precisão. Isso dá aos fabricantes confiança para lidar com trabalhos mais exigentes. Uma oficina com máquinas bem calibradas pode prometer e alcançar tolerâncias mais rígidas nas peças, abrindo portas para aplicações avançadas e contratos de alto valor que exigem extrema precisão.
Melhor rendimento na primeira passagem: O alto rendimento na primeira passagem significa que mais peças saem certas na primeira vez, sem ajuste ou refugo. A calibração suporta isso diretamente, mantendo a máquina precisa desde o início. Com o CNC bem ajustado, as peças já atendem aos padrões de qualidade logo no primeiro corte, o que aumenta a produtividade e reduz o tempo de setup. Menos iterações ou cortes de teste são necessários. Além disso, peças mais precisas resultam em montagens mais rápidas, melhor desempenho do produto final e redução de custos gerais de produção. Em resumo, a calibração ajuda a maximizar o percentual de peças aprovadas em cada lote, um dos indicadores de eficiência mais importantes na manufatura.
Conclusão
No final, a calibração de máquinas-ferramenta CNC não é apenas manutenção preventiva, é garantia de desempenho para o seu processo de fabricação. Uma máquina que permanece calibrada atingirá consistentemente suas marcas, produzindo peças precisas de forma eficiente e confiável. Isso significa menos dores de cabeça no chão de fábrica e mais confiança em atender às especificações rígidas do cliente. Estudos mostraram que a calibração regular melhora a qualidade do produto, aumenta a eficiência, reduz o desperdício e, em última análise, economiza dinheiro para os fabricantes – todos os resultados que ressaltam o papel da calibração como uma vantagem estratégica, não apenas uma tarefa de rotina.
Para os fabricantes que buscam aumentar sua precisão de usinagem, investir em calibração compensa. Ferramentas como o XD-Laser da API tornam mais fácil do que nunca manter o equipamento CNC nas melhores condições. Ele garante que a precisão seja mantida após cada colisão, reparo ou temporada de desgaste. A calibração CNC não é, portanto, apenas para prevenir problemas, mas para garantir o desempenho máximo dia após dia. Para saber mais sobre como o XD-Laser da API pode melhorar sua precisão de usinagem, considere agendar uma demonstração ou entrar em contato com a API Metrology – e dê o próximo passo em direção a uma operação de fabricação mais confiável e produtiva.
