Geradheitsmessung an Maschinenführungen: Methoden im Vergleich

Die Geradheitsmessung von Werkzeugmaschinen-Führungsbahnen ist eine jener Prüfungen, die im Stillen darüber entscheiden, ob eine Maschine auch fünf Jahre nach der Installation noch ihre Toleranzen einhält. Wenn eine Führungsbahn von der Geradheit abweicht, bleibt der Fehler nicht auf der Schiene. Er zeigt sich in der Positionierung, der Schnittqualität, der Wiederholgenauigkeit und den Teilen, die von der Maschine kommen. Die Geradheitsprüfung ist ein kleiner Schritt. Ihre nachgelagerten Auswirkungen sind es nicht.

Dieser Artikel beschreibt die drei Methoden, die Maschinenhersteller und Servicetechniker in der Praxis anwenden, erläutert die Stärken und Schwächen jeder Methode und erklärt, warum ein Laserinterferometer mit positionsempfindlichem Detektor wie der API XD Laser-3D die Art und Weise, wie Installations- und Justierarbeiten durchgeführt werden, verändert hat.

Warum die Geradheit der Führungsbahn die Leistung der Werkzeugmaschine bestimmt

Eine Führungsbahn ist die Schiene, auf der sich ein beweglicher Schlitten bewegt. Spindelstöcke, Werkzeugrevolver, Arbeitstische, Portalbalken – alles, was sich auf einer kontrollierten Linie bewegen muss, sitzt auf einer Art von Führungsbahn. Wenn diese Schiene nicht gerade ist, ist auch die kontrollierte Linie nicht gerade, und jeder Schnitt, den die Maschine macht, überträgt diesen Fehler.

Was „Geradheit“ im Kontext einer Führungsbahn tatsächlich bedeutet

Geradheit ist in diesem Zusammenhang die Abweichung der tatsächlichen Bewegungsbahn des Schlittens von einer perfekt geraden Referenz, gemessen in zwei Ebenen: vertikal (hoch-runter relativ zur Bewegungsachse) und horizontal (seitlich). Beide sind wichtig. Eine Führungsbahn kann in einer Ebene flach und in der anderen durchgebogen sein. Eine einachsige Prüfung würde sie bestehen lassen, während die von der Maschine gefertigten Teile nicht mehr winklig sind.

Hier unterscheidet sich die Geradheit einer Führungsbahn auch von der allgemeinen Geradheit im Sinne von GD&T (Geometrische Produktspezifikation). Ein Koordinatenmessgerät kann die Geradheit eines fertigen Teils prüfen, indem es mit einem Taster eine Kante abfährt. Eine Führungsbahn ist anders. Hier misst man die Bahn, die eine bewegte Masse unter der Last ihrer eigenen Lager tatsächlich zurücklegt, manchmal über fünf oder sechs Meter Verfahrweg, und das in zwei Ebenen gleichzeitig. Auch die Werkzeuge sind andere.

Die Folgekosten einer Führungsbahn außerhalb der Toleranz

Wenn eine Führungsbahn auch nur um zehn oder zwanzig Mikrometer über ihre Arbeitslänge abweicht, zeigen sich die Symptome an Stellen, die sich nur schwer zurückverfolgen lassen. Die Positionen von Bohrungen weichen über ein Werkstück hinweg vom Muster ab. Die Oberflächengüte bei langen Verfahrwegen verschlechtert sich. Werkzeuge verschleißen ungleichmäßig, weil die Schnittlast nicht so verteilt wird, wie es der Werkzeugweg vorsah. Die Wiederholgenauigkeit driftet, und der Bediener gibt dem Programm die Schuld, obwohl die Schiene das Problem ist.

Deshalb wird die Geradheit an drei Punkten im Leben einer Maschine geprüft: bei der Erstinstallation, nach jeder Wartung oder Unfallinstandsetzung und im Rahmen eines Rekalibrierungsplans (die ISO 230-1 empfiehlt jährliche Prüfungen für CNC-Produktionsanlagen). Wenn die Geradheit zu einem dieser Zeitpunkte nicht stimmt, bauen alle anderen geometrischen Korrekturen der Maschine auf einem schwachen Fundament auf.

Wie misst man die Geradheit einer Werkzeugmaschinen-Führungsbahn?

Man misst sie, indem man die tatsächliche Bahn des Schlittens mit einer bekannten geraden Referenz vergleicht. Die Referenz kann eine physikalische Kante, ein kollimierter Lichtstrahl oder der Strahlengang eines Laserinterferometers sein. Die Wahl der Methode hängt von der Länge der Führungsbahn, dem Genauigkeitsziel und davon ab, ob die Maschine während der Messung in Echtzeit justiert werden muss.

Die drei anerkannten Methoden

Die drei Methoden, geordnet nach ihrer Entwicklungsgeschichte:

1. Haarlineal mit Messuhr. Physikalische Referenz, mechanische Ablesung. Geeignet für kurze Führungsbahnen und schnelle Überprüfungen vor Ort.
2. Autokollimator. Misst die Winkelneigung an Punkten entlang der Achse und rekonstruiert dann mathematisch das Geradheitsprofil. Größere Reichweite als ein Haarlineal, aber langsamer.
3. Laserinterferometer mit positionsempfindlichem Detektor. Misst beide Geradheitsebenen direkt während desselben Durchgangs, der auch Positionierung, Wiederholgenauigkeit und Umkehrspiel erfasst. Schneller und einfacher über die gesamte Arbeitslänge anzuwenden.

Jede Methode hat ihre Berechtigung. Das Haarlineal ist immer noch die richtige Wahl für eine schnelle Überprüfung einer Ein-Meter-Achse. Das Laserinterferometer gewinnt bei allen längeren Achsen, bei denen es auf Genauigkeit ankommt oder bei denen die Maschine während der Messung justiert werden muss.

Was ist die ISO-Norm für die Geradheit von Führungsbahnen?

Es gelten zwei Normen, die von Maschinenteams oft verwechselt werden.

ISO 2768-2 legt allgemeine geometrische Toleranzen für fertige Bauteile fest – die allgemeine Spezifikation für Teile, bei denen die Zeichnung keine engeren Grenzen vorschreibt. Sie gilt für die gefertigte Schiene selbst, nicht für ihre Leistung an der Maschine.

ISO 230-1 ist die werkzeugmaschinenspezifische Norm. Sie definiert die Prüfungen der geometrischen Genauigkeit von Bewegungsachsen, einschließlich der Messung der Geradheit einer Linearachse in der vertikalen und horizontalen Ebene sowie die Bedingungen, unter denen die Prüfung gültig ist. Wenn ein Hersteller eine Maschine mit einer Geradheitsspezifikation ausliefert, ist diese Spezifikation fast immer nach ISO 230-1 verfasst.

Bei den meisten Kalibrierarbeiten ist die ISO 230-1 das maßgebliche Dokument.

Methode 1: Haarlineal und Messuhr

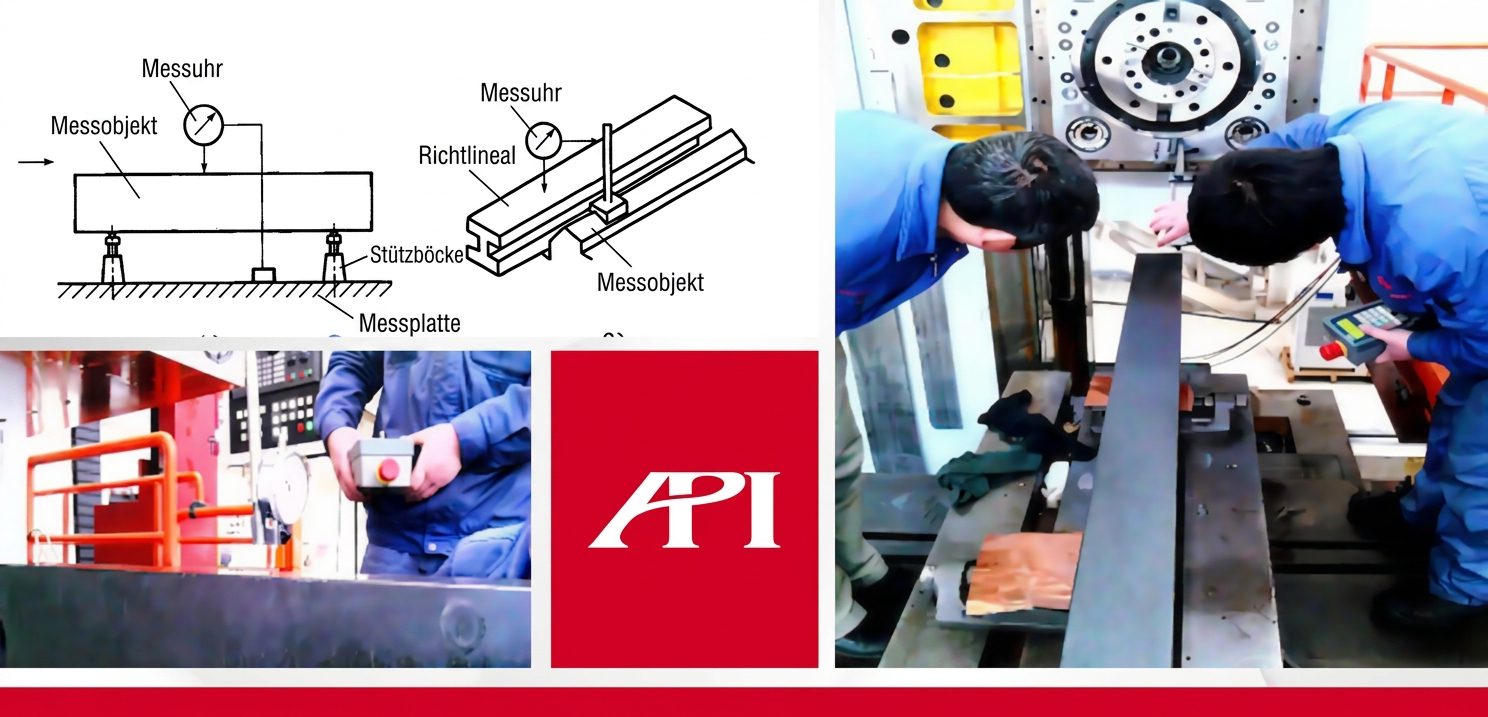

Die Methode mit dem Haarlineal gibt es schon so lange wie Werkzeugmaschinen selbst. Ein präzisionsgeschliffenes Haarlineal aus Stahl oder Granit wird entlang der Achse geklemmt, eine Messuhr fährt über die Oberfläche, und der Bediener liest die Abweichung an jeder Station entlang des Verfahrwegs ab.

Aufbau und Vorgehen

Das Haarlineal wird an seinen Airy-Punkten (dem Abstand, der sein eigenes Durchhängen minimiert) gestützt, die Messuhr wird an einem Ende auf null gesetzt, und die Messwerte werden in festen Intervallen entlang der Länge abgelesen. Die Zahlen werden als Abweichungskurve aufgetragen. Der Spitze-Tal-Wert ist der Geradheitsfehler.

Für einachsige Prüfungen an kurzen Führungsbahnen – sagen wir, ein Meter oder weniger – ist die Methode ehrlich, kostengünstig und rückführbar. Wir empfehlen sie nach wie vor als Plausibilitätsprüfung für kleine Präzisionsdrehmaschinen und Werkzeugfräsmaschinen.

Wo diese Methode bei langen Führungsbahnen an ihre Grenzen stößt

Die Probleme beginnen, wenn die Führungsbahn länger als das Haarlineal wird. Ein zwei Meter langes Granitlineal wiegt über 100 Kilogramm und ist aufwendig zu bewegen. Eine vier Meter lange Achse kann überhaupt nicht in einem einzigen Aufbau abgedeckt werden, sodass das Haarlineal neu positioniert und die Messwerte zusammengesetzt werden müssen, was wiederum eigene Fehler mit sich bringt.

Hinzu kommt der Faktor Mensch. Das Ablesen einer Messuhr hängt davon ab, wie der Bediener sie aufsetzt, wie rechtwinklig die Messspitze ist und wie der Bediener eine Nadel interpretiert, die nicht ganz stillsteht. Zwei Techniker, die dieselbe Achse mit derselben Ausrüstung messen, erhalten Messwerte, die sich um einige Mikrometer unterscheiden, was bei einer Toleranz von zehn oder zwanzig Mikrometern über die gesamte Länge von Bedeutung ist.

Sperrig, langsam, subjektiv. Das Haarlineal behält seinen Platz bei kurzen Achsen, aber sobald eine Führungsbahn lang wird, greifen Maschinenteams zu etwas anderem.

Methode 2: Autokollimator

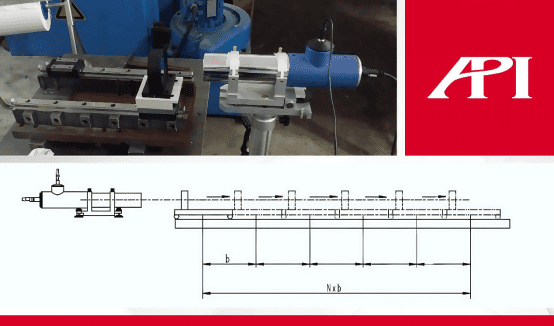

Ein Autokollimator misst kleine Winkelabweichungen eines reflektierenden Ziels. Bei einer Führungsbahn wird ein Spiegel am Schlitten montiert, der Autokollimator bleibt an einem Ende der Achse fixiert, und während sich der Schlitten bewegt, wird die Winkelneigung des Spiegels in Intervallen entlang des Verfahrwegs aufgezeichnet. Diese Winkelmesswerte werden mathematisch integriert, um die Geradheitsabweichungskurve zu erzeugen.

Wie die Geradheitsmessung mit dem Autokollimator funktioniert

Die Mathematik ist unkompliziert. Wenn man die Winkelneigung an jeder Station und den Abstand zwischen den Stationen kennt, kann man die vom Schlitten zurückgelegte Bahn rekonstruieren. Der Autokollimator misst die Abweichung nicht direkt – er misst die Steigung, und der Bediener (oder die Software) wandelt die Steigung durch den Integrationsschritt in eine Abweichung um.

Diese Umwandlung ist charakteristisch für die Methode. Je länger die Achse, desto mehr Stationen misst man, und desto mehr akkumulierte Fehler können sich aus der Integration ergeben. Moderne digitale Autokollimatoren bewältigen dies bei einer stabilen Maschine gut. Sie sind zudem rein optisch, sodass kein Kontaktdruck den Schlitten stört.

Stärken und Grenzen

Ein Autokollimator hat eine größere Reichweite als ein Haarlineal, benötigt weniger Platz und liefert eine saubere digitale Anzeige. Für reine Geradheitsarbeiten an einer stabilen, fertig montierten Maschine ist er eine solide Wahl, und viele Kalibrierlabore verwenden ihn nach wie vor.

Die Grenzen werden relevant, wenn es um mehr als nur das Sammeln von Zahlen geht. Ein Autokollimator gibt dem Bediener keine direkten Anweisungen für den nächsten Schritt. Die Daten kommen als Winkelverlauf aus dem Gerät, und der Bediener muss dies in eine Echtzeit-Justierung der Maschine umsetzen – normalerweise, indem er die Messung stoppt, eine Korrektur vornimmt, die Messung erneut durchführt und prüft, ob sich der Verlauf verbessert hat. Bei einem Serviceeinsatz, bei dem es darum geht, eine Maschine schnell wieder in die Spezifikation zu bringen, ist dieser Kreislauf teuer.

Der Autokollimator zwingt den Bediener außerdem zu einem separaten Aufbau für jeden anderen Parameter – Positioniergenauigkeit, Wiederholgenauigkeit, Umkehrspiel. Jede dieser Prüfungen ist eine eigene Aufgabe mit einem eigenen Instrument. Diese Aufteilung wird durch die nächste Methode beseitigt.

Methode 3: Geradheitsmessung mit Laserinterferometer (XD Laser-3D)

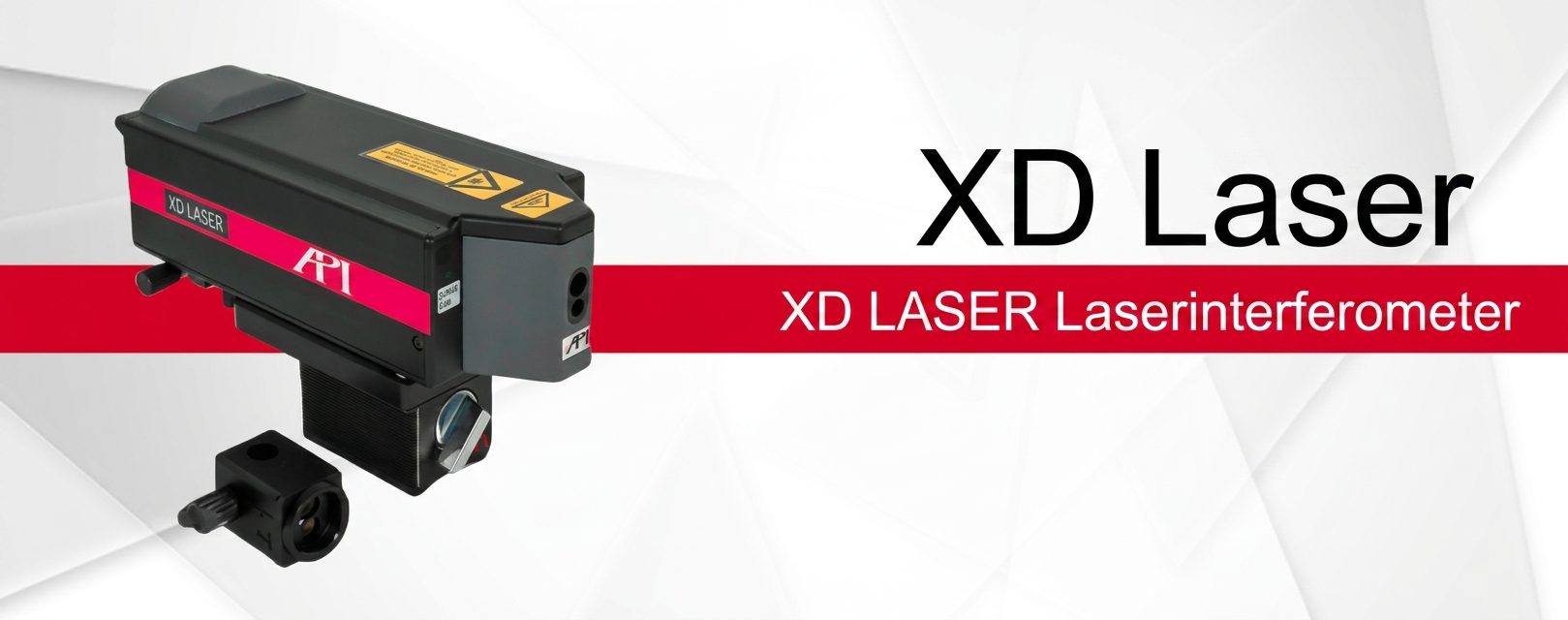

Ein Laserinterferometer ist der moderne Standard für die Kalibrierung von Werkzeugmaschinen. Eine Laserquelle erzeugt einen Referenzstrahl, ein am Schlitten montierter Retroreflektor reflektiert den Strahl, und das Interferometer misst die Änderung der optischen Weglänge, während sich der Schlitten bewegt. Diese Messung liefert die Positioniergenauigkeit mit etwa 0,5 Mikrometern pro Meter Verfahrweg, was mindestens eine Größenordnung besser ist als mechanische Methoden.

Der API XD Laser-3D geht noch einen Schritt weiter, indem er einen positionsempfindlichen Detektor (PSD) in den Reflektor selbst integriert. Das verändert, was das System in einem einzigen Aufbau erfassen kann.

Wie das PSD-ausgestattete Interferometer die Geradheit in einem Aufbau erfasst

Ein Standard-Linear-Laserinterferometer misst nur entlang der Strahlachse. Es sagt Ihnen, wie weit sich der Schlitten bewegt hat, und nichts weiter. Der PSD im Inneren des Reflektors des XD Laser-3D fügt eine zweite Funktion hinzu. Während der Schlitten entlang der Führungsbahn fährt, verschiebt jede Abweichung von einer perfekt geraden Bahn die Auftreffposition des Strahls auf dem Detektor. Diese Verschiebung wird als Echtzeit-Geradheitsmesswert erfasst.

Das Ergebnis: Positionsdaten und Geradheitsdaten werden im selben Durchgang erfasst. Die optischen Komponenten werden zwischen den beiden Messungen nicht gewechselt. Allein das eliminiert einen Rüstzyklus, der bei älteren Methoden als zwei separate Aufgaben behandelt wird.

Vertikale und horizontale Geradheit in einem einzigen Durchgang

Der PSD ist zweiachsig. Während sich der Schlitten bewegt, werden die vertikale Geradheit (Hoch-Runter-Abweichung relativ zur Bewegungsachse) und die horizontale Geradheit (seitliche Abweichung) gleichzeitig aufgezeichnet. Die ISO 230-1 fordert beide Ebenen für eine vollständige Geradheitsspezifikation, und der XD Laser-3D liefert beide, ohne die Optik zu drehen oder den Sensor neu zu positionieren.

Bei längeren Führungsbahnen ist dies umso wichtiger. Bei einer sechs Meter langen Portalachse erfordert der herkömmliche Ansatz zwei Durchgänge für die Geradheit und einen dritten für die Positionierung. Der XD Laser-3D erfasst alle drei in einem Durchgang. Die Zeitersparnis macht sich sofort bei Installationsarbeiten bemerkbar, bei denen ein Hersteller ein Dutzend Achsen nacheinander kalibriert.

Geradheitsbeobachtung in Echtzeit während der Maschinenjustierung

Man richtet das System ein, setzt zwei Referenzpunkte am Anfang und Ende der Führungsbahn, nullt die Geradheitsdaten, und der Bediener beobachtet die Live-Werte auf dem Controller, während er Justierungen an der Maschine vornimmt. Dieses letzte Detail fällt Servicetechnikern als Erstes auf.

Die Geradheitsprüfung ist selten ein Selbstzweck. Bei einem Serviceeinsatz ist der Bericht weniger wichtig als die Maschine vor der nächsten Produktionsschicht wieder in die Toleranz zu bringen. Die Echtzeit-Beobachtungsfunktion macht die Messung zu einem Führungsinstrument. Man justiert die Schienenbefestigung oder die Lagervorspannung, während man die Geradheitswerte beobachtet, und stoppt, wenn der Wert innerhalb der Spezifikation liegt. Diese Rückkopplungsschleife bieten weder ein Haarlineal noch ein Autokollimator direkt.

Haarlineal vs. Autokollimator vs. Laserinterferometer

Ein direkter Vergleich der drei Methoden anhand der Parameter, die wirklich über die Auswahl entscheiden.

Die schnellste Methode ist nicht immer die richtige. Eine Werkzeugdrehmaschine wird mit einem Haarlineal geprüft, weil der Bediener bereits eines hat und die Achse einen Meter lang ist. Ein Monteur für Schwermaschinen greift zum Laserinterferometer, weil die nächste Achse zwölf Meter lang ist und der Zeitplan eng ist. Passen Sie das Werkzeug an die Aufgabe an.

Welches Werkzeug wird zur Messung der Geradheit verwendet?

Drei Werkzeuge, je nach Situation:

• Ein Präzisions-Haarlineal mit einer Messuhr für kurze Achsen und schnelle Überprüfungen vor Ort, bei denen die Toleranz großzügig ist.
• Ein Autokollimator für mittellange Achsen an einer stabilen Maschine, wenn das Team Zeit hat, einen vollständigen optischen Aufbau durchzuführen.
• Ein Laserinterferometer mit einem positionsempfindlichen Detektor (der XD Laser-3D) für alles, wo es auf Führungslänge, Genauigkeit oder Justiergeschwindigkeit ankommt. Dies ist der moderne Standard bei CNC-Werkzeugmaschinen.

Ein Koordinatenmessgerät kann die Geradheit eines fertigen Teils messen, ist aber das falsche Werkzeug für eine Führungsbahn, da die Führungsbahn die Bahn einer bewegten Masse unter Last ist und nicht die Geometrie eines statischen Werkstücks.

Über die Geradheit hinaus: andere Parameter, die der XD Laser in einem Aufbau erfasst

Der Grund, warum Maschinenteams auf den XD Laser umsteigen, ist selten allein die Geradheit. Es ist das, was mit der Geradheit im selben Aufbau einhergeht.

Positioniergenauigkeit, Wiederholgenauigkeit und Umkehrspiel

Eine Linearachse wird durch mehr als nur ihre Geradheit spezifiziert. Die Positioniergenauigkeit gibt an, wie nahe die Soll-Position an der Ist-Position liegt. Die Wiederholgenauigkeit gibt an, wie konstant die Achse bei mehreren Anfahrten dieselbe Soll-Position erreicht. Das Umkehrspiel ist der verlorene Weg, wenn die Achse die Richtung umkehrt.

Alle drei werden vom XD Laser-3D während desselben Durchgangs erfasst, der auch die Geradheit misst. Der Bediener wechselt keine Optik, keinen Reflektor und führt das Programm nicht erneut aus. Eine Achse, ein Aufbau, vier Parameter als Ergebnis.

Bei Installationsarbeiten ist dies wichtig, da die Parameter miteinander interagieren. Eine Führungsbahn, die gerade ist, aber eine schlechte Wiederholgenauigkeit aufweist, deutet auf die Lagervorspannung hin. Eine Führungsbahn, die gut wiederholt, aber einen Positionierfehler anzeigt, deutet auf die Kugelgewindetrieb-Kompensation hin. Die gemeinsame Messung macht die Diagnose offensichtlich.

Skalierung: XD-6D für X, Y, Z, Gier-, Nick- und Rollfehler

Der XD Laser-3D ist für Linearachsen ausgelegt. Der XD-6D aus derselben Produktfamilie misst sechs Parameter gleichzeitig an derselben Achse: lineare Position, zwei Geradheitsrichtungen und drei Rotationsfehler (Gier-, Nick- und Rollfehler). Bei einem 5-Achsen-Bearbeitungszentrum komprimiert das, was früher sechs separate Aufbauten waren, in einen einzigen. API hat im Feld eine etwa fünfmal höhere Messeffizienz im Vergleich zu einem herkömmlichen Interferometer-Workflow gemessen.

Die 6D-Fähigkeit macht die XD Laser-Linie von einem Kalibrierinstrument zu einer Maschinenleistungsplattform. Dieselbe Optikfamilie eignet sich für Installations-, Service-, Rekalibrierungs- und Zertifizierungsarbeiten.

Wann rekalibrieren: Installation, Service und regelmäßige Prüfungen

Drei Anlässe erfordern eine Geradheitsprüfung.

Der erste ist die Installation. Jede neue Maschine kommt an, und durch den Transport haben sich die Lager und Standfüße gesetzt. Die Geradheit wird überprüft, bevor die Maschine ihr erstes Produktionsteil annimmt. In diesem Moment zahlt sich das Laserinterferometer am schnellsten aus, da der Hersteller bei engem Zeitplan von Achse zu Achse wechselt und jede eingesparte Rüstzeit sich summiert.

Der zweite ist die Wartung oder Unfallinstandsetzung. Eine Spindelkollision oder ein harter Anschlag kann eine Führungsbahn um zig Mikrometer verschieben. Nach jedem Vorfall, der schwerwiegend genug ist, um einen Fehler auszulösen, steht die Geradheit wieder auf der Liste, bevor die Maschine in die Produktion zurückkehrt. Das Echtzeit-Feedback zur Justierung ist hier wichtiger als zu jedem anderen Zeitpunkt. Das Ziel ist es, die Maschine schnell wieder in die Spezifikation zu bringen, nicht nur zu dokumentieren, wo sie gelandet ist.

Der dritte ist die regelmäßige Rekalibrierung. Die ISO 230-1 empfiehlt jährliche Prüfungen für Produktions-CNC-Maschinen. Bei hochpräzisen Arbeiten oder bei Maschinen, die im Dreischichtbetrieb laufen, sind häufigere Prüfungen sinnvoll. Viele API-Kunden kombinieren die XD Laser-3D-Inspektion mit einem nach ISO 17025 akkreditierten Kalibrierzertifikat zur Rückführbarkeit.

Wenn Ihr Wartungskalender derzeit keine dokumentierte regelmäßige Geradheitsprüfung enthält, ist das der erste Punkt, den Sie aufnehmen sollten. Die Kosten, eine Abweichung frühzeitig zu erkennen, sind weitaus geringer als die Kosten für Ausschussteile, weil niemand bemerkt hat, dass sich die Schiene bewegt.

Häufig gestellte Fragen

Wie misst man die Geradheit?

Die Geradheit wird gemessen, indem die Bahn eines Merkmals mit einer bekannten geraden Referenz verglichen wird. Bei Werkzeugmaschinen sind drei Methoden anerkannt: ein Haarlineal mit einer Messuhr für kurze Führungsbahnen, ein Autokollimator, der die Winkelabweichung entlang der Achse misst, und ein Laserinterferometer mit einem positionsempfindlichen Detektor, der die Geradheit in der vertikalen und horizontalen Ebene in einem einzigen Durchgang erfasst.

Wie prüft man eine Welle auf Geradheit?

Eine Welle wird geprüft, indem man sie zwischen Spitzen oder auf Prismenblöcken montiert und gegen eine Messuhr dreht. Die gesamte Rundlaufabweichung zeigt die Abweichung an. Für höhere Genauigkeit oder längere Wellen misst ein laserbasiertes System die Mittellinie direkt, ohne den Kontaktdruck, der eine Messuhr verfälschen kann.

Was ist die ISO-Norm für Geradheit?

Allgemeine Geradheitstoleranzen für fertige Teile fallen unter die ISO 2768-2. Speziell für Werkzeugmaschinen definiert die ISO 230-1 die Prüfungen der geometrischen Genauigkeit von Bewegungsachsen, einschließlich der Geradheit von Linearachsen in der vertikalen und horizontalen Ebene.

Wie genau ist ein Laserinterferometer für die Messung von Führungsbahnen?

Ein modernes Laserinterferometer misst die lineare Positionierung mit einer Genauigkeit von etwa 0,5 Mikrometern pro Meter Verfahrweg. Mit einem integrierten positionsempfindlichen Detektor löst der Geradheitskanal typischerweise auf etwa 1 Mikrometer über Standard-Führungslängen auf, was weit innerhalb der Toleranzen liegt, mit denen die meisten Werkzeugmaschinenhersteller arbeiten.

Kann der XD Laser-3D einen Autokollimator ersetzen?

Für die meisten Installations- und Justierarbeiten an Werkzeugmaschinen, ja. Der XD Laser-3D erfasst dieselben vertikalen und horizontalen Geradheitsdaten wie ein Autokollimator und misst gleichzeitig Positionierung, Wiederholgenauigkeit und Umkehrspiel im selben Aufbau. Autokollimatoren haben nach wie vor Nischenanwendungen in der optischen Ausrichtung, aber an einer Werkzeugmaschinenachse erledigt das Laserinterferometer die Arbeit schneller.

Nächster Schritt: Sprechen Sie mit einem Messtechniker von API

Wenn Sie eine Installation planen, eine Maschine nach einer Wartung wieder in Betrieb nehmen oder einen Rekalibrierungsplan erstellen, kann Ihnen ein Messtechniker von API helfen, den richtigen Ansatz für Ihre Achsen und Toleranzziele zu finden. Kontaktieren Sie API Metrology oder erfahren Sie mehr über das XD Laser-3D Laserinterferometer.
