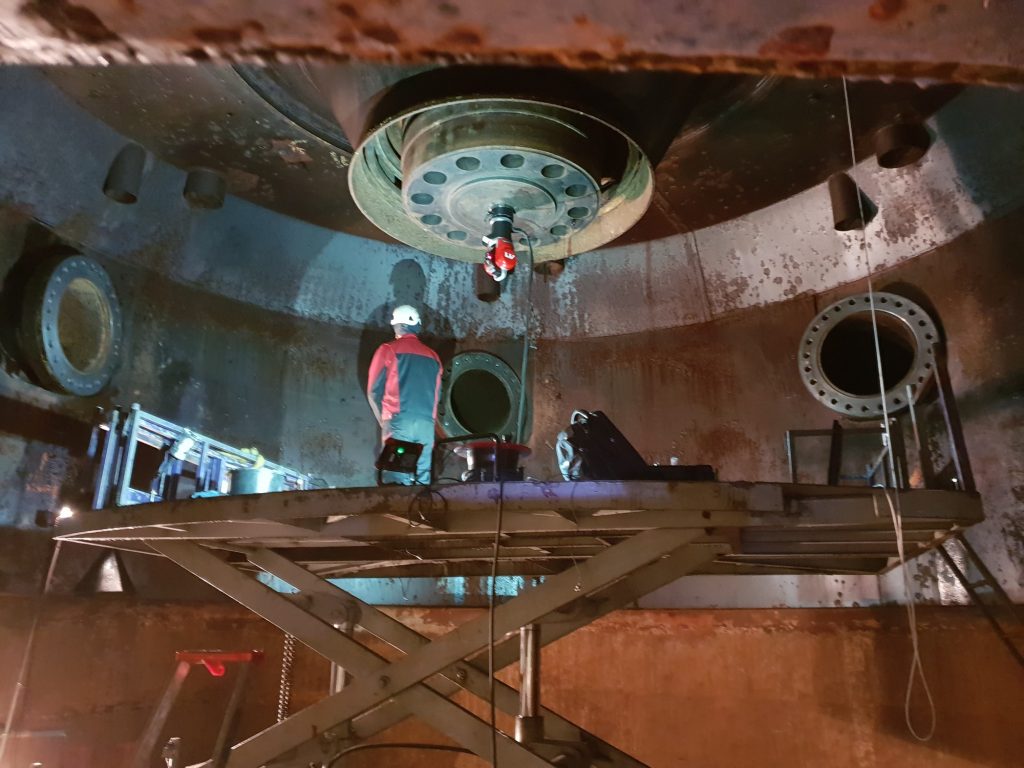

Alignement de turbine à vapeur avec un laser tracker

La maintenance d’une turbine à vapeur est d’abord un problème de mesure, avant d’être un problème de correction. Un groupe turbine-alternateur peut être démonté, nettoyé, inspecté et remonté avec un excellent niveau de soin. Mais si le carter, les diaphragmes, le rotor, les paliers, l’accouplement et la ligne génératrice ne reviennent pas sur l’axe prévu, la machine le signale rapidement : les vibrations augmentent, les paliers chauffent davantage, les joints s’usent de manière irrégulière et le prochain arrêt arrive plus tôt que prévu.

C’est pourquoi l’alignement des turbines à vapeur est une application à forte valeur ajoutée pour la mesure portable par laser tracker. Un tracker peut établir un réseau de coordonnées 3D stable autour de la turbine, relever des géométries difficiles à atteindre avec des méthodes traditionnelles et produire des données exploitables sans déplacer la machine de son massif. Pour les équipes d’arrêt, les OEM de turbines et les ingénieurs de maintenance, cette combinaison est essentielle. Elle réduit les approximations lorsque la fenêtre d’intervention est courte et que chaque heure d’indisponibilité a un coût réel.

API conçoit et utilise des équipements de mesure laser pour les grands actifs industriels depuis plus de 30 ans. Le laser tracker API Radian et nos Real Metrologists sur site accompagnent les travaux d’inspection, d’alignement, de vérification et d’étalonnage dans l’énergie, les machines lourdes, l’aérospatiale, l’automobile et la fabrication partout dans le monde. Les turbines relèvent directement de ce domaine : grandes géométries, accès limité, tolérances serrées et besoin de données fiables avant la fermeture des carters.

Pourquoi l’alignement des turbines à vapeur est critique pendant la maintenance

Une turbine à vapeur fait partie d’une longue ligne de machines. Le rotor, l’accouplement, les paliers, le carter, les diaphragmes, les couronnes d’aubes, le massif et l’alternateur influencent ensemble l’état final en fonctionnement. Si une section se déplace, se tasse, se dilate thermiquement ou revient légèrement hors position après révision, l’effet se propage sur toute la ligne. Une petite erreur angulaire au niveau d’un palier peut devenir un décalage mesurable à l’accouplement. Un déplacement du carter peut modifier les jeux dans le passage vapeur. Une condition de soft foot peut déformer la machine lors du serrage final.

Les défauts d’alignement apparaissent généralement sous forme de symptômes en fonctionnement, plutôt que comme une erreur de montage évidente. Les vibrations augmentent. Les accouplements subissent des contraintes supplémentaires. Les températures de palier montent. Les joints et garnitures s’usent de façon irrégulière. Dans les cas sévères, le risque de frottement rotor ou d’arrêt forcé devient réel. Aucun de ces résultats n’est acceptable lorsqu’une centrale a déjà engagé du temps d’arrêt, de la main-d’œuvre, des moyens de levage et un support OEM pour la maintenance.

Qu’est-ce que l’alignement d’une turbine ? C’est la mesure et le réglage de la ligne turbine-alternateur afin que les composants rotatifs et fixes partagent l’axe prévu, dans les conditions de maintenance et d’exploitation. En pratique, cela signifie vérifier la position du rotor, la géométrie du carter, l’alignement des diaphragmes et des alésages, la position des paliers, la relation d’accouplement, les mouvements du massif et les hypothèses de dilatation thermique par rapport à la géométrie exigée par l’OEM.

Comment un laser tracker mesure une turbine à vapeur

Un laser tracker mesure des points 3D sur un grand volume de travail au moyen d’une cible suivie, le plus souvent un réflecteur sphérique monté, ou SMR, ou une autre cible compatible. Dans une salle des machines, cette portabilité est l’avantage principal. Le tracker peut être placé autour de la turbine, repositionné lorsque l’accès change et rattaché au même système de coordonnées grâce à des points de référence stables.

Pour la maintenance d’une turbine à vapeur, le plan de mesure commence généralement par l’axe. Le métrologue établit la géométrie de référence à partir des paliers, des datums de carter, des faces de bride, des plans de joint, des points d’outillage OEM ou de repères existants. Le tracker relève ensuite les éléments importants pour le travail : positions d’alésage, positions de diaphragme, faces de carter, géométrie du rotor ou de l’accouplement, sièges de palier, références côté alternateur et points liés au massif.

Le tracker ne remplace pas le jugement technique. Il donne à l’équipe un meilleur réseau de mesure. Un bon travail d’alignement dépend toujours de la ligne de visée, de cibles stables, d’un montage répétable, de la prise en compte de la température et d’un métrologue expérimenté qui sait quels points resteront utiles de la mesure jusqu’à la correction. C’est là que le service d’inspection et d’alignement sur site d’API dépasse la simple location d’équipement. L’instrument compte, mais la procédure compte tout autant.

Suivi 6DoF, SMR et ligne de visée

La ligne de visée est l’une des raisons pour lesquelles un tracker fonctionne bien autour des grands équipements rotatifs. Au lieu de déplacer le composant vers une MMT fixe, le système de mesure vient à la turbine. Le métrologue positionne le tracker là où les éléments visibles sont accessibles à l’étape concernée de l’arrêt, puis conserve le réseau de coordonnées à l’aide de cibles de référence lorsque l’instrument est déplacé.

Les SMR sont utiles lorsqu’il faut des points discrets de haute précision sur des brides, alésages, paliers et outillages. Pour les applications où l’orientation compte aussi, le suivi 6DoF peut ajouter des informations angulaires aux données de position. Dans tous les cas, l’objectif reste le même : construire une image 3D fiable de la position réelle de la géométrie de la turbine, et non seulement de la position supposée sur les plans.

Travail carter fermé et carter ouvert

L’accès à la turbine change la nature du travail. Lorsque le carter est ouvert, l’équipe de mesure accède mieux aux éléments internes tels que les diaphragmes, couronnes d’aubes, alésages, zones de garniture et géométrie de la demi-coquille inférieure. Lorsque le carter reste fermé, les contrôles peuvent se limiter au carter externe, aux paliers, à l’accouplement et à la ligne génératrice. Les deux approches sont utiles, mais elles répondent à des questions différentes.

Lors d’une révision majeure, la mesure laser tracker carter ouvert peut documenter la géométrie interne avant et après correction. Dans une fenêtre de maintenance plus courte, une mesure carter fermé peut confirmer l’alignement externe, la position d’accouplement, les mouvements de carter et les problèmes liés au massif avant qu’ils ne deviennent plus graves. Le meilleur plan dépend du périmètre de l’arrêt, de l’accès, des exigences OEM et du mode de défaillance que l’exploitant cherche à éviter.

La procédure d’alignement d’une turbine à vapeur

Chaque turbine présente ses propres outillages, contraintes d’accès et procédures OEM. Un groupe turbine-alternateur de centrale thermique n’est pas identique à une turbine à vapeur de raffinerie, et aucun des deux n’est identique à une roue de turbine hydraulique. La logique de mesure reste toutefois cohérente. Un flux de travail laser tracker suit généralement cinq étapes.

Étape 1 : établir les références d’axe

La première étape consiste à définir le système de coordonnées. Selon la machine, il peut provenir des paliers, de datums de carter connus, de plans de joint, d’outillages d’axe OEM ou de repères de mesure existants. La configuration du tracker doit utiliser des références stables qui peuvent être remesurées après un déplacement de l’instrument ou après l’ajustement des composants.

C’est souvent à cette étape qu’un travail d’alignement se gagne ou se perd. Si le réseau de référence est faible, toutes les mesures suivantes héritent de cette faiblesse. Les métrologues API considèrent l’établissement des références comme une partie intégrante de la mesure, pas comme une simple préparation. L’objectif est la répétabilité sur toute l’intervention, y compris la vérification après correction.

Étape 2 : mesurer l’alignement des diaphragmes et des alésages

Une fois le système de référence établi, le tracker relève les éléments internes ou accessibles liés à la géométrie du passage vapeur. Il peut s’agir d’emboîtements de diaphragmes, de cercles d’alésage, de positions de couronnes d’aubes, de faces de carter ou de géométries de bride. Ces mesures montrent si les composants fixes suivent l’axe prévu et si des écarts locaux doivent être corrigés avant le remontage.

Pour la maintenance des turbines à vapeur, c’est là qu’un tracker se distingue des outils d’alignement d’arbre plus simples. Un outil d’alignement laser mono-axe peut aider à régler un accouplement. Il ne décrit pas la relation 3D entre le carter, le chemin des diaphragmes, les paliers et l’axe du rotor. Un tracker le peut.

Étape 3 : relever la géométrie du rotor et de l’accouplement

Les mesures du rotor et de l’accouplement relient la géométrie interne de la turbine à l’ensemble de la ligne de machines. Selon l’accès, l’équipe peut mesurer les faces d’accouplement, les outillages liés à l’arbre, les positions de palier, les références côté alternateur et d’autres éléments nécessaires pour comprendre les décalages et relations angulaires. Cette géométrie intéresse fortement les exploitants, car elle est directement liée aux vibrations, aux charges de palier et au risque au redémarrage.

Les données laser tracker aident aussi lorsque la correction n’est pas évidente. Un accouplement peut sembler acceptable isolément, tandis que les données du carter ou des paliers indiquent un problème plus large sur la ligne de machines. L’intérêt d’un réseau 3D est de rendre ces relations visibles au lieu de traiter chaque mesure comme un contrôle séparé.

Étape 4 : tenir compte de la dilatation thermique, du soft foot et du massif

L’alignement à froid et l’alignement en fonctionnement ne sont pas identiques. Les turbines à vapeur se déplacent avec la température. L’état du massif, les contraintes de tuyauterie, les couples de serrage et le soft foot peuvent déplacer la géométrie entre la mesure et l’exploitation. C’est pourquoi la compensation thermique, le suivi de l’environnement et les vérifications répétées comptent pendant ces travaux.

La mesure laser tracker donne à l’équipe un moyen pratique de documenter les mouvements. Si un point de carter se déplace après une séquence de serrage, ce mouvement peut être mesuré. Si un palier change de position après correction, ce changement peut être capturé. Si la procédure OEM prévoit des décalages à froid pour tenir compte de l’état chaud, le rapport du tracker fournit les preuves nécessaires à la vérification de ces décalages.

Étape 5 : produire le rapport d’alignement

Le livrable final ne doit pas être une simple feuille de points sans relation. Pour un arrêt, le rapport doit montrer le système de référence, les éléments mesurés, les écarts, les déplacements recommandés et les données de vérification dans un format utilisable par l’exploitant, l’OEM et l’équipe de service. Le rapport doit rendre le chemin de correction clair.

Le travail de mesure d’API est construit autour de ce transfert pratique. Les mêmes Real Metrologists qui capturent les données peuvent aider à interpréter ce que les résultats signifient pour les décisions d’inspection, d’alignement et de maintenance. C’est particulièrement important lorsque le rapport d’alignement devient une pièce du dossier de redémarrage, du dossier qualité ou du fichier de service OEM.

Laser tracker et méthodes traditionnelles d’alignement de turbine

Les méthodes traditionnelles d’alignement de turbines ont toujours leur place. Fil piano, optique, comparateurs, alignement reverse-indicator, lasers d’alésage et outils laser d’alignement d’arbre résolvent chacun des problèmes précis. La question est celle du périmètre. La maintenance des turbines à vapeur exige de plus en plus une compréhension 3D de la machine, et non seulement un contrôle d’axe, de face ou d’accouplement.

Le message n’est pas que les anciennes méthodes sont mauvaises. C’est qu’elles ne répondent pas toujours à une partie suffisante de la question. Si l’équipe d’arrêt doit seulement vérifier un accouplement, un outil laser d’alignement d’arbre peut convenir. Si elle doit comprendre la relation entre carter, diaphragmes, rotor, paliers, accouplement et références de l’alternateur, le laser tracker est la méthode de mesure la plus complète.

Ce qu’un laser tracker capture pendant un arrêt turbine

Un arrêt turbine concentre beaucoup de travail dans une fenêtre limitée. La mesure doit soutenir rapidement les décisions tout en produisant des enregistrements défendables. Un laser tracker peut aider à plusieurs étapes de l’arrêt.

Pour l’alignement des alésages et du carter, le tracker capture les relations géométriques sur de grandes surfaces sans déplacer le composant vers un laboratoire. Pour les diaphragmes et couronnes d’aubes, il peut documenter les positions avant correction, après correction et avant fermeture finale. Pour la géométrie du rotor, de l’accouplement et des paliers, il relie les mesures locales au système de coordonnées de l’ensemble de la ligne. Pour les mouvements de massif et les contrôles de soft foot, il donne à l’équipe une méthode répétable pour mesurer la réponse de la machine au serrage, à la charge ou à la correction.

La même logique s’applique au-delà des turbines à vapeur. API a soutenu des travaux dans l’énergie et les équipements lourds lorsque la pièce était trop grande, trop précieuse ou trop intégrée au site pour être déplacée. Les travaux sur turbines hydroélectriques Voith, les inspections de grandes fabrications, la construction navale et l’alignement de machines lourdes partagent le même problème métrologique : le système de mesure doit aller jusqu’à l’actif.

Quand utiliser un laser tracker plutôt qu’un outil laser d’alignement d’arbre

Utilisez un outil laser d’alignement d’arbre lorsque le travail se limite à l’alignement d’accouplement entre deux arbres accessibles et que la géométrie de la machine est déjà comprise. C’est un cas d’usage valable. De nombreuses équipes de maintenance possèdent ces outils pour les pompes, moteurs et petits équipements rotatifs courants.

Utilisez un laser tracker lorsque le travail implique de grandes géométries, un alignement interne, plusieurs composants, un accès limité, des rapports OEM ou le besoin de vérifier la relation entre éléments fixes et rotatifs. La maintenance des turbines à vapeur entre souvent dans cette seconde catégorie. La machine est trop grande pour une réponse simple fondée sur un outil unique, et les conséquences d’une mauvaise réponse sont trop coûteuses.

La décision de service est également pratique. Acheter un tracker, des cibles, des logiciels, des trépieds, des outillages, de la formation et un support d’étalonnage peut avoir du sens pour les organisations qui gèrent en continu de grands programmes de métrologie. Pour une centrale qui a des besoins de mesure ponctuels pendant les arrêts, faire intervenir une équipe laser tracker expérimentée est généralement plus rapide. Vous obtenez l’instrument, la procédure, le métrologue et le rapport sans transformer une opération de maintenance en projet d’acquisition.

Choisir un partenaire pour l’alignement de turbines à vapeur

Un partenaire d’alignement turbine doit être à l’aise avec plus que l’instrument. Demandez comment l’équipe établit les références, comment elle conserve le système de coordonnées après les déplacements du tracker, comment elle gère la compensation de température et à quoi ressemble le rapport final. Demandez si elle peut intervenir carter fermé et carter ouvert. Demandez une expérience sur de grands actifs énergétiques, pas seulement sur de petits équipements rotatifs.

Le bon partenaire doit aussi comprendre le langage d’un arrêt critique. Les exploitants n’ont pas besoin d’un prestataire de mesure générique pendant une fenêtre de maintenance sensible. Ils ont besoin de Real Metrologists capables de travailler avec les contraintes d’accès, de documenter proprement les données, de communiquer avec les techniciens OEM et de garder le plan de mesure lié à la décision de redémarrage.

Le service d’inspection et d’alignement sur site d’API est conçu pour ce type de travail. Nos équipes réalisent des mesures sur le site client, avec une couverture de service globale et locale et des équipements laser conçus pour l’inspection industrielle de grands volumes.

FAQ

Quelle est la méthode d’alignement d’arbre la plus précise ?

Pour les grands groupes turbine-alternateur, un flux de travail laser tracker est généralement la méthode la plus précise et la plus complète, car il capture la géométrie 3D de toute la ligne de machines, et pas seulement la relation entre deux extrémités d’arbre. Les outils d’accouplement peuvent être précis pour l’alignement local, mais ils ne mesurent pas les relations entre carter, diaphragmes, alésages, paliers et massif dans le même réseau de coordonnées.

Combien de temps prend l’alignement d’une turbine à vapeur ?

La partie mesure peut souvent être réalisée en une équipe lorsque l’accès et les références sont prêts. Un alignement complet pendant arrêt peut prendre plus de temps selon l’accès carter fermé ou carter ouvert, le nombre de positions de mesure, les déplacements de correction, les exigences de rapport OEM et la vérification finale.

Quelle précision peut-on attendre d’un laser tracker sur une turbine ?

Une configuration laser tracker correctement planifiée peut fournir des données de mesure au niveau du micron sur le volume de travail nécessaire aux grands composants de turbine. La précision réelle dépend de la portée, de la ligne de visée, de la stabilité thermique, de la configuration des cibles, des outillages et de la qualité du réseau de mesure.

À quelle fréquence faut-il aligner les turbines à vapeur ?

Les turbines à vapeur doivent être vérifiées lors des révisions majeures, après des problèmes de vibrations ou de paliers, après des travaux sur le massif ou le carter, lorsque l’alignement de l’accouplement ou de l’alternateur change, et chaque fois que la procédure OEM exige une vérification d’alignement. Les centrales dont la disponibilité est critique intègrent souvent la mesure d’alignement au périmètre d’arrêt planifié plutôt que d’attendre les symptômes.

Quels sont les quatre contrôles d’alignement courants sur un groupe turbine-alternateur ?

Les quatre contrôles les plus importants sont l’alignement du rotor ou de l’arbre, l’alignement de l’accouplement, l’alignement du carter ou des alésages, et l’alignement des paliers ou du massif. La liste exacte varie selon l’OEM et le périmètre de l’arrêt, mais ces quatre catégories couvrent la majeure partie de la géométrie qui conditionne l’état de marche de la turbine.

Planifier une mesure pendant un arrêt de turbine à vapeur

Lorsque la turbine est ouverte, le plan de mesure doit être prêt avant que l’horloge de l’arrêt ne démarre. Les Real Metrologists d’API peuvent soutenir l’inspection, l’alignement, la vérification et les rapports de turbine avec des mesures laser tracker portables sur votre site.
