Lorsqu’un robot neuf sort de sa caisse avec une répétabilité de ±0,05 mm et une précision absolue de ±1,5 mm, la fiche technique ne ment pas. Trois ans plus tard, ce même robot peut percer des trous dans un longeron d’aile ou déposer des cordons sur un bac de batterie électrique. Il ne tient souvent plus ±0,5 mm. Le bras revient toujours au même endroit à chaque cycle. Il revient simplement au mauvais endroit.
La calibration robot permet de mesurer l’écart réel et de le corriger sans démonter la cellule.
Ce guide s’adresse aux ingénieurs de production, responsables qualité et superviseurs d’usine qui utilisent déjà des robots industriels. Il est destiné aux équipes qui voient des problèmes de précision apparaître dans les taux de retouche, les échecs FAI ou des programmes qui tenaient auparavant la tolérance. API Metrology réalise des mesures sur site au laser tracker depuis 30 ans. La calibration de robots fait partie des interventions que nous effectuons le plus souvent. Voici la procédure terrain, les normes qui l’encadrent et ce qu’il faut attendre d’une visite de service.
Pourquoi les robots industriels perdent en précision avec le temps
Chaque robot industriel est livré avec un modèle cinématique d’usine. Ce modèle est le calcul que le contrôleur utilise pour transformer une cible cartésienne en angles d’articulation. Sa précision commence à dériver dès que le robot quitte l’usine. Quatre causes expliquent l’essentiel du problème.
Erreur cinématique : dérive de la géométrie des articulations et des bras
Le modèle cinématique du contrôleur suppose des décalages d’articulations, des longueurs de bras et des axes de rotation correspondant à un robot nominal. Les robots réels ne sont jamais parfaitement nominaux. Les points de référence des encodeurs se déplacent après un remplacement de réducteur ou un choc en butée. Les transmissions développent du jeu. Un bras peut se déformer légèrement après un contact avec un équipement lourd. Chaque erreur est petite. Une articulation peut être décalée de quelques centièmes de degré, ou une longueur de bras de quelques dixièmes de millimètre. Ces erreurs s’additionnent dans la chaîne cinématique. Au poignet, une erreur de 0,05° à l’épaule peut devenir un écart de 1 mm au TCP.
Dilatation thermique en environnement de production
Les ateliers ne sont pas maintenus à 20 °C ± 1 °C. Une cellule de soudage à 40 °C peut changer de manière mesurable pendant qu’un robot froid monte en température. L’acier se dilate d’environ 12 µm par mètre et par degré Celsius. Sur une portée de 2 m et une variation de 30 °C, cela représente presque un millimètre de dérive avant même de prendre en compte les autres erreurs. Les robots en cabines de peinture, cellules de moulage plastique et fonderies subissent souvent des variations plus fortes.
Charge utile, fléchissement et usure du poignet
Une charge de 50 kg sur la bride sollicite les réducteurs du poignet et les bras externes d’une façon que l’essai d’acceptation usine ne reproduit pas toujours. Après un million de cycles, le jeu devient mesurable. Les unités de perçage, broches et pinces lourdes accélèrent le phénomène. Le robot reste répétable. Il revient simplement au même mauvais point, ce qui explique pourquoi le contrôleur ne détecte pas le problème seul.
Précision robot et répétabilité : la différence qui compte en production
C’est la confusion la plus fréquente dans l’atelier, et elle est plus importante aujourd’hui qu’auparavant.
La répétabilité décrit la capacité du robot à revenir au même point lorsqu’on lui demande de rejoindre ce même point. La précision décrit l’écart entre ce point réel et la position que le programme CAO indique. Un robot peut avoir une excellente répétabilité, par exemple ±0,05 mm, et une mauvaise précision absolue, par exemple ±2 mm. C’est même le cas de nombreux robots non calibrés.
Pendant longtemps, cela posait moins de problèmes à cause de la programmation par apprentissage. Un opérateur amenait le robot à chaque cible, enregistrait la pose, puis le robot répétait ces positions enseignées. Comme le robot revenait à ses propres points enregistrés, seule la répétabilité était réellement critique.
Aujourd’hui, la programmation hors ligne est beaucoup plus courante. Un ingénieur méthodes peut générer un programme de soudage de 4 000 poses à partir de données CAO dans un logiciel de simulation. Quand ce programme est transféré au robot, chaque cible est une position cartésienne calculée. Le robot doit réellement y aller, pas seulement revenir à un point appris. Si le modèle cinématique est faux, tout le programme est faux du même ordre de grandeur. C’est ce que corrige la calibration.
ISO 9283 : la norme de test des performances des robots industriels
ISO 9283 est la norme internationale de mesure et de déclaration des performances des robots industriels. Elle définit les essais, les conditions de test, l’ensemble des poses et les indicateurs à fournir. Ces indicateurs comprennent la précision de pose (AP), la répétabilité de pose (RP), la précision de distance (AD), la précision de trajectoire (AT) et la dérive dans le temps (dAP).
Un test ISO 9283 n’est pas une calibration. Le test indique ce que fait le robot maintenant. Une calibration modifie les paramètres cinématiques pour que le comportement réel corresponde mieux au comportement commandé. Les interventions sérieuses incluent donc souvent un test ISO 9283 avant et après calibration. Le premier passage établit l’état initial. La calibration corrige le modèle. Le second passage prouve l’amélioration avec des chiffres référencés à la norme.
Les clients de l’aéronautique, de la défense et de l’automobile demandent de plus en plus des rapports ISO 9283 pour qualifier les cellules et répondre aux audits fournisseurs. Si vous livrez des pièces à un équipementier de rang 1 ou à un maître d’œuvre en 2026, cette documentation compte. Les services de calibration accrédités ISO 17025 deviennent une exigence de base. API Metrology prend en charge les 14 tests de la norme ISO 9283.

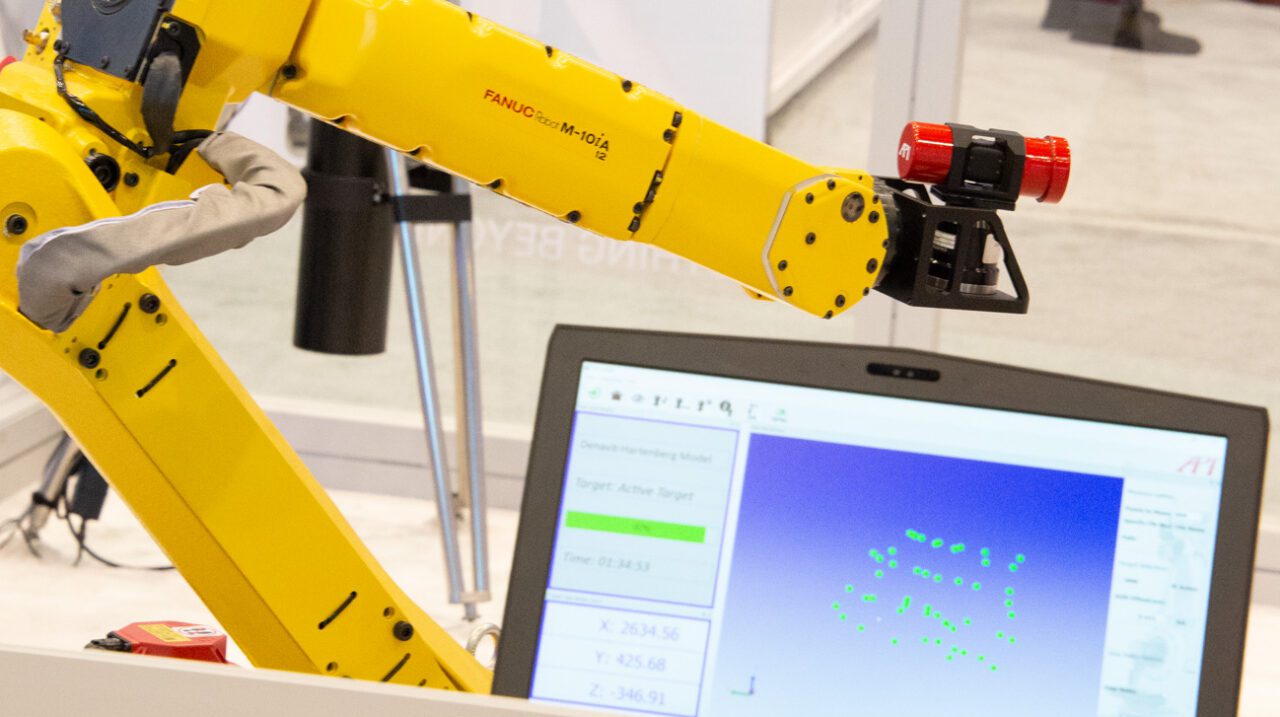

Comment fonctionne la calibration robot au laser tracker
Un laser tracker est l’instrument standard pour la calibration de robots industriels. Il mesure la position réelle du TCP, et selon la configuration son orientation, dans un grand volume de travail. Ce volume est suffisant pour caractériser toute l’enveloppe utile du bras avec assez de précision pour distinguer les erreurs cinématiques du bruit de mesure.
La procédure est similaire d’une marque de robot à l’autre. Les détails changent selon le contrôleur.
Mise en place du champ de mesure
Nous plaçons le Laser Tracker Radian d’API hors de l’enveloppe de travail du robot. Il est généralement installé sur un trépied lourd, à environ 2 à 4 m de la bride. Un réflecteur sphérique monté (SMR) ou un capteur Smart Track 6DoF est fixé au poignet du robot. Le choix dépend du besoin : position TCP seule ou six degrés de liberté complets. Le tracker établit un repère de mesure et le logiciel relie ce repère à la base du robot à l’aide de points de référence.
La température ambiante est enregistrée. Un robot froid n’est pas le même bras qu’un robot chaud. Le modèle cinématique doit correspondre aux conditions dans lesquelles le robot produira. Pour une calibration en production, nous laissons donc le robot atteindre sa température de fonctionnement.
Exécution de la caractérisation cinématique
Le robot parcourt une série de poses prédéfinies. Une séquence typique comprend 30 à 100 poses, selon le nombre de paramètres accessibles dans le contrôleur. Ces poses sollicitent toutes les articulations dans leur plage utile et placent le TCP dans différentes orientations et zones du volume de travail. Le laser tracker mesure la position réelle du TCP à chaque pose. Avec un capteur 6DoF, il mesure aussi l’orientation.
Un solveur numérique ajuste ensuite le modèle cinématique aux données mesurées. Il corrige les décalages d’articulations, longueurs de bras, paramètres DH et défauts d’alignement d’axes. L’objectif est de faire correspondre les positions TCP modélisées aux positions mesurées aussi précisément que possible. L’erreur résiduelle indique la qualité de l’ajustement. De bonnes solutions se situent souvent entre 30 et 80 µm après compensation.
Mise à jour des paramètres dans le contrôleur robot
Les fabricants ne gèrent pas tous les mises à jour de la même façon. Certains contrôleurs donnent accès à une table de calibration directement modifiable. D’autres utilisent un fichier de compensation lors de l’exécution du programme. Certains s’intègrent à des plateformes de programmation hors ligne comme RoboDK, Delmia ou Process Simulate via des API propres au fabricant.
Nous documentons les anciens et nouveaux paramètres et archivons les deux versions, avec PPE, Path Planning and Enhancement. Les trajectoires hors ligne existantes peuvent être compensées et de nouvelles trajectoires peuvent être générées. Cette traçabilité permet de revenir en arrière si un problème de production doit être analysé plus tard.
Vérification : chiffres de précision avant et après
Un second passage mesure les performances après calibration, idéalement selon le cube de test ISO 9283. Le rapport donne la précision de pose avant et après, par axe et dans le volume. Si la cellule exécute de longs cycles, nous ajoutons un essai de dérive. Ces résultats, signés par un métrologue accrédité ISO 17025, peuvent être intégrés au dossier de qualification de la cellule.
À quoi ressemble une intervention API de calibration robot
Chaque visite est définie selon la cellule. Nous ne vendons pas un forfait générique de « calibration robot ». Une ligne d’assemblage en salle propre n’est pas la même intervention qu’un poste de soudage MIG 1 200 A. Le déroulement reste toutefois assez constant.
Ce qu’il faut préparer avant l’arrivée de l’équipe
Une liste de préparation est envoyée environ deux semaines avant la visite. Les points essentiels sont simples :
- Confirmer la marque, le modèle et la version de firmware du contrôleur.
- Planifier l’arrêt de la cellule pendant la fenêtre de calibration. Pour une intervention standard, prévoir environ une demi-équipe par robot.
- Dégager un périmètre de travail autour du robot afin que le tracker puisse voir la bride depuis plusieurs positions.
- Rendre disponibles l’ingénieur méthodes et l’ingénieur automaticien pour l’étape de mise à jour des paramètres.
Si le robot a subi une collision ou un remplacement récent de réducteur, nous demandons aussi les dossiers de maintenance.
Calendrier type et livrables
Pour un robot seul, il faut généralement compter une demi-journée à une équipe complète sur site. Les cellules multi-robots évoluent à peu près linéairement. Une cellule de soudage à quatre robots représente souvent deux à trois jours d’intervention. Le temps supplémentaire vient de l’alignement des repères de cellule et des contrôles de précision relative entre robots.
Les livrables comprennent un rapport de calibration écrit avec les valeurs ISO 9283 avant et après, le fichier de paramètres mis à jour, l’ancienne version archivée et une fiche de vérification traçable à notre laboratoire accrédité A2LA.
Compatible avec Fanuc, KUKA, ABB, Yaskawa Motoman et Kawasaki
La partie mesure est indépendante du constructeur. Un laser tracker ne dépend pas du contrôleur qui pilote les articulations. La mise à jour des paramètres, elle, est spécifique à chaque OEM, et nous maintenons les chaînes d’outils nécessaires pour les grandes marques. Qu’il s’agisse d’un bras KUKA de soudage ou d’un Yaskawa Motoman sur une ligne de batteries EV, nous avons déjà réalisé ce type de calibration.
Quand calibrer : fréquence, déclencheurs et signaux d’alerte
La plupart des robots de production bénéficient d’une calibration annuelle. Au-delà de ce cycle, certains événements doivent avancer l’intervention. Toute collision peut déplacer suffisamment le modèle cinématique pour faire sortir le bras de la tolérance, y compris un choc de faible énergie. Le remplacement d’un réducteur, d’un encodeur ou d’un moteur modifie les références que le contrôleur croit connaître. Le passage d’une cellule en programmation hors ligne est aussi un signal fort, car il révèle des erreurs de précision que les programmes appris masquaient.
Surveillez les taux de rebut qui augmentent sur des pièces qui passaient auparavant la FAI. Les points de perçage ou cordons de soudure nécessitant une retouche manuelle sont un autre signe. Les séquences de changement d’outil qui ne s’accouplent plus proprement en sont un également. Il s’agit souvent de problèmes de précision, pas de simples erreurs de programmation. Une inspection et un alignement au laser tracker permettent généralement de les localiser en quelques heures.
Secteurs que nous servons
La calibration robot concerne de nombreux environnements de fabrication, mais trois secteurs concentrent la majorité des interventions.
Automobile : caisse en blanc et assemblage de batteries EV
Les cellules de soudage, robots de soudage de goujons et bras de dépose d’adhésif en caisse en blanc dépendent d’une précision submillimétrique pour tenir les empilements de tolérances. Les bacs et modules de batteries EV exigent souvent encore plus de précision. ±0,2 mm n’est pas inhabituel. Des robots calibrés aident la ligne à rester stable. Nos solutions de métrologie automobile commencent souvent par un service de calibration et évoluent vers un programme de mesure récurrent.
Aéronautique : perçage, fixation et drapage composite robotisés
Le perçage et la fixation robotisés de peaux d’ailes, panneaux de fuselage et longerons dépendent directement de la précision de positionnement. Le placement automatisé de fibres et le drapage de bandes composites exigent des trajectoires cartésiennes répétables sur de grandes enveloppes. Dans l’aéronautique, la calibration est souvent associée à la vérification des postes outils et des gabarits pendant la même visite. Un robot calibré produira toujours de mauvaises pièces s’il travaille contre un outillage non calibré.
Fabrication lourde et industrie générale
Le soudage d’équipements lourds, l’assemblage de machines agricoles et la robotique industrielle générale sont exigeants pour les cellules robotisées. Ces robots cyclent beaucoup et travaillent dans des environnements chauds, sales, ou les deux. L’intervention est souvent déclenchée par un problème précis plutôt que par une date : retour client, échec de première pièce ou reconfiguration. La méthode de calibration reste la même, mais les conditions de site sont moins contrôlées.
La solution API Robot Metrology Solution (RMS)
La Robot Metrology Solution est le package intégré qu’API apporte sur site pour les travaux de calibration robot et de qualification de cellule. Deux instruments fonctionnent ensemble au cœur du système : le Radian Laser Tracker et le Smart Track Sensor (STS).
Matériel Radian et Smart Track
Smart Track est un capteur 6DoF automatisé. Il se fixe directement à la bride du robot et se verrouille sur le faisceau du Radian. Le capteur transmet en temps réel la position (x, y, z) et l’orientation angulaire (pitch, yaw, roll) au logiciel. Ses caractéristiques sont adaptées à l’atelier. Smart Track pèse 1,4 kg, mesure environ 5 × 8 × 2 pouces, possède des trous de montage M6, travaille dans un rayon supérieur à 50 m et suit des vitesses angulaires jusqu’à 50°/s. Il peut donc suivre un robot à une cadence proche de la production. L’articulation pitch couvre ±55°, le roll ±60° et le yaw est pratiquement illimité à ±180°. La précision angulaire est de 0,005°, soit une incertitude de mesure d’environ ±12,5 µm au capteur.
Données 6DoF dynamiques
Concrètement, l’association STS et Laser Tracker API permet de capturer de vraies données TCP 6DoF pendant que le robot se déplace à des vitesses de cycle réelles. Cela distingue une calibration cinématique complète d’un simple contrôle statique pose par pose. Le même capteur prend aussi en charge la caractérisation dynamique de précision, le contrôle adaptatif par retour d’information et la compensation robot volumétrique. Nous l’utilisons pour le guidage de grands assemblages, la calibration robotique, la modélisation cinématique, la modélisation DH, la mesure qualité et le contrôle adaptatif 6D.
RMS est déployé par notre équipe de Real Metrologists directement dans votre usine. API est présent mondialement tout en restant local, avec des bureaux sur les principaux continents. L’équipe qui intervient est locale et disponible. Planifiez une calibration robot et nous qualifierons la cellule, préparerons la liste de contrôle et mettrons un métrologue sur votre site.
FAQ : calibration des robots industriels
Quelle est la précision des robots industriels ?
Les robots industriels modernes ont une excellente répétabilité, généralement de ±0,03 à ±0,1 mm. Leur précision absolue de positionnement est souvent dix fois moins bonne, fréquemment entre ±0,5 et ±2 mm dès la sortie d’usine. La répétabilité décrit la capacité à revenir au même point commandé. La précision décrit l’écart avec la position prévue par le programme CAO. La plupart des robots non calibrés sont répétables, mais pas précis. Cela devient critique lorsque l’on passe de la programmation par apprentissage à la programmation hors ligne.
Qu’est-ce qui provoque l’imprécision d’un robot industriel ?
Quatre sources expliquent la majeure partie du problème. L’erreur cinématique comprend les offsets d’encodeurs et la dérive des longueurs de bras. La dilatation thermique affecte la base, le bras et le poignet lorsque la température de production augmente. Les applications à haut nombre de cycles ajoutent le fléchissement dû à la charge et le jeu des réducteurs. Les collisions peuvent aussi déplacer la géométrie de l’effecteur. Ces effets s’accumulent et éloignent le TCP réel de la position que le contrôleur croit atteindre.
Combien de temps dure une calibration robot ?
La calibration d’un robot seul prend généralement une demi-journée à une équipe complète sur site. Cela inclut l’installation du champ de mesure, une séquence de caractérisation de 30 à 100 poses, la mise à jour des paramètres du contrôleur et les mesures de vérification. Les cellules de quatre à huit robots demandent souvent deux à trois jours. Le temps d’arrêt par robot peut rester inférieur à quatre heures si la cellule est préparée avant l’arrivée de l’équipe.
Qu’est-ce qu’un test robot ISO 9283 ?
ISO 9283 est la norme internationale qui définit la façon dont les performances d’un robot industriel sont mesurées et rapportées. Elle spécifie les tests de précision de pose, répétabilité de pose, précision de distance, précision de trajectoire et dérive. Les mesures utilisent un cube de test défini et un système de mesure 3D tel qu’un laser tracker. Le résultat est une valeur comparable qui indique la précision réelle du robot.
Comment utilise-t-on un laser tracker pour calibrer un robot ?
Un laser tracker mesure le centre outil du robot dans l’espace 3D pendant que le robot parcourt des poses commandées. Un capteur 6DoF comme Smart Track monté sur la bride fournit à la fois position et orientation. Le logiciel compare les poses mesurées aux poses commandées, puis résout les paramètres cinématiques réels : offsets d’articulations, longueurs de bras et corrections de table DH. Les paramètres corrigés sont écrits dans le contrôleur. Une mesure de vérification confirme ensuite l’amélioration.
Qu’est-ce que la calibration TCP d’un robot ?
La calibration TCP établit la position et l’orientation exactes de l’outil par rapport à la bride du robot. TCP signifie Tool Center Point. Sans TCP précis, toute trajectoire programmée sera décalée de l’erreur de montage de l’outil. La calibration TCP est distincte de la calibration cinématique complète du robot, et elle doit suivre cette intervention.
À quelle fréquence faut-il entretenir les robots industriels ?
La plupart des robots industriels de haute précision doivent être calibrés tous les 12 mois. Il faut aussi calibrer après une collision, un remplacement de réducteur, de moteur ou d’encodeur. Un nouveau programme hors ligne qui suppose une précision usine est un autre déclencheur. Des données de production montrant une hausse des retouches ou du rebut en sont un également. Les robots de soudage et d’assemblage fonctionnant 24 h/24 dans des cellules chaudes peuvent nécessiter des contrôles plus fréquents. Tous les six mois est courant.
Notre équipe peut-elle le faire en interne ?
Certaines usines effectuent leurs propres contrôles de santé robot. Si vous disposez d’un laser tracker calibré, de métrologues formés et d’une bonne maîtrise de l’interface de mise à jour des paramètres du contrôleur, un programme interne peut fonctionner. Si l’un de ces éléments manque, faire intervenir une équipe spécialisée offre généralement un meilleur retour sur investissement. API propose aussi des formations en métrologie pour les sites qui souhaitent développer cette capacité en interne.
Prêt à planifier une calibration robot ?
Si la précision robot apparaît dans vos données de rebut, vos résultats FAI ou une cellule qui ne tient plus son programme, API peut intervenir sur site avec un Radian, un Smart Track et un plan de test ISO 9283. Pour plus d’informations sur la calibration des robots industriels, contactez API Metrology.
