Por qué esta inspección importa
Los grandes generadores marinos hacen mucho más que mantener encendidas las luces a bordo. Ayudan a alimentar sistemas de comunicación, navegación, bombas, cabrestantes, calderas y otros equipos esenciales del barco. En una embarcación de gran tamaño, eso convierte al generador en un activo crítico, y cualquier desviación geométrica puede convertirse rápidamente en un problema real de fiabilidad.
Por eso esta inspección es tan importante. Si el rotor y el estator no encajan como deberían, el generador se vuelve más difícil de montar, más difícil de mantener y más propenso a sufrir problemas de rendimiento con el tiempo.
El desafío
En este proyecto, el cliente necesitaba medir el diámetro, la cilindricidad y la coaxialidad del rotor de imanes permanentes de un gran generador marino, así como las cuñas segmentadas de las ranuras del estator. El objetivo era claro: asegurar un ajuste uniforme entre rotor y estator y evitar interferencias mecánicas durante el montaje.
La dificultad estaba en la propia aplicación. La fuerza magnética del rotor era lo bastante alta como para complicar el uso de herramientas convencionales, y su superficie pintada y cubierta de partículas hacía la medición todavía más incómoda. En el estator, las variaciones de redondez y cilindricidad en las zonas salientes aumentaban el riesgo de que rotor y estator se bloquearan durante el ensamblaje.
El método de inspección tradicional tampoco era una buena solución. Normalmente había que combinar varios instrumentos, como dispositivos de circularidad, estaciones totales, niveles, micrómetros y métodos eléctricos con hilo de piano. Ese tipo de configuración puede generar datos, pero también añade complejidad, incrementa el riesgo de errores acumulados y hace más probable el retrabajo.
Dónde encaja el Radian Plus
El API Radian Plus Laser Tracker le dio al equipo una forma mucho más limpia de abordar el trabajo. Los laser trackers ya se utilizan ampliamente en sectores como el aeroespacial, la aviación, la construcción naval y la fabricación de precisión porque combinan largo alcance con alta exactitud. Esas mismas fortalezas encajan muy bien en la inspección y el montaje de grandes generadores marinos.
En este caso, el Radian Plus aportó precisión a nivel de micras, capacidad de medición a gran escala con diámetros superiores a 160 metros y un flujo de trabajo totalmente inalámbrico gracias a la batería y a la transmisión inalámbrica de datos. En la práctica, eso permitió evitar problemas de instalación relacionados con cables y trabajar con mayor libertad alrededor del generador, con más de ocho horas de tiempo operativo efectivo.
Cómo se realizó la medición

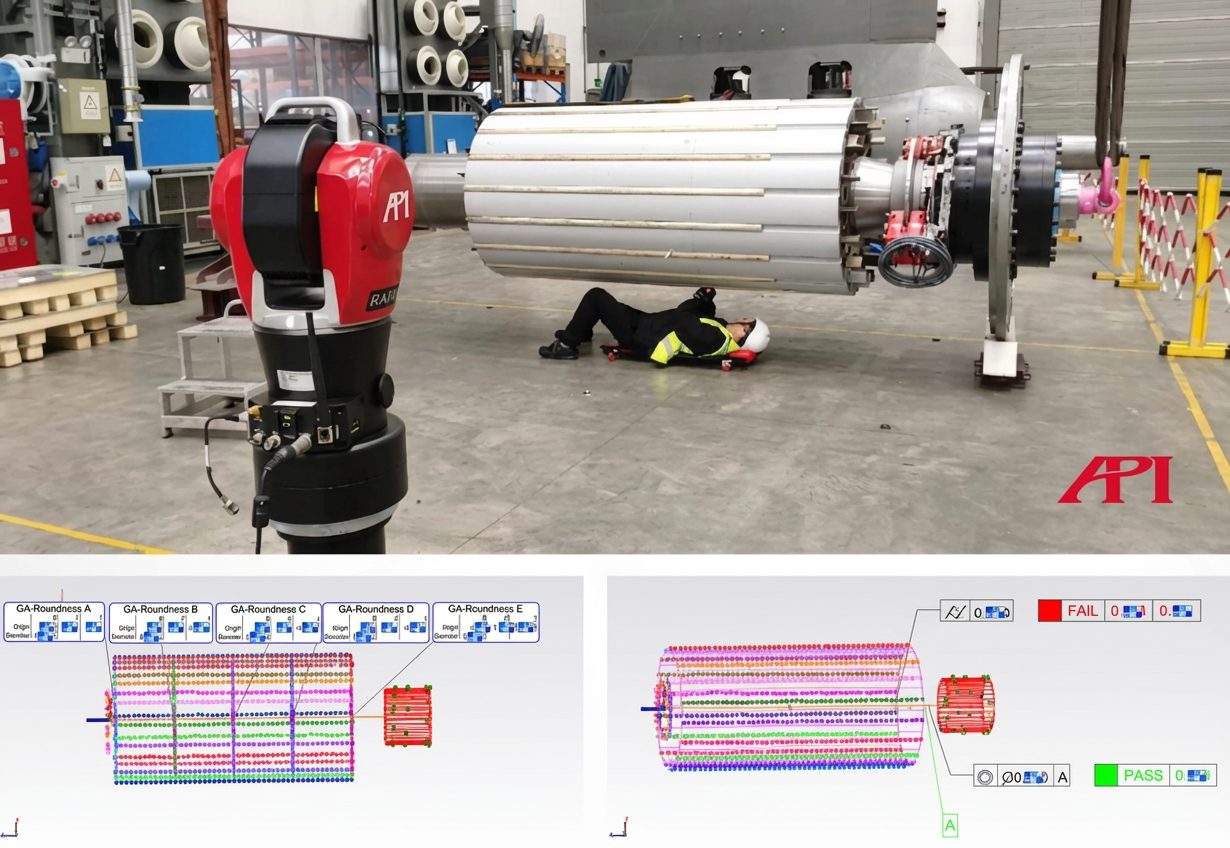

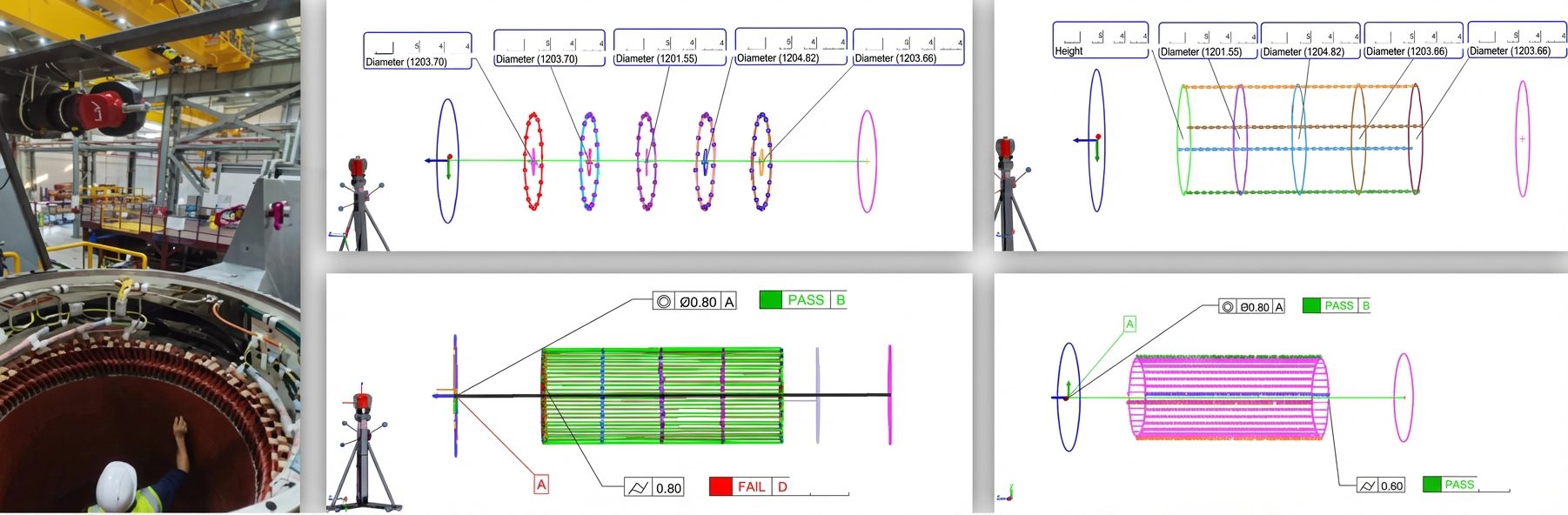

El tracker se colocó en una posición con buena visibilidad hacia todos los puntos de medición necesarios. A continuación, el operario utilizó una esfera objetivo SMR con prisma integrado para tocar cada punto de inspección mientras el tracker bloqueaba el objetivo y lo seguía en tiempo real.
Cuando el objetivo se mantenía en posición o el operario activaba la captura, el sistema recogía coordenadas 3D a una velocidad de hasta 1000 Hz y enviaba los datos directamente al software de medición en el ordenador. Desde ahí, el equipo podía construir líneas, planos y sólidos, comparar los resultados con CAD y ejecutar el análisis GD&T necesario para evaluar correctamente la geometría.
Por qué funcionó mejor
La ventaja no fue solo una mayor precisión. También fue una mejora clara del flujo de trabajo. En lugar de combinar varios instrumentos y esperar que todo el proceso se mantuviera estable, el equipo pudo utilizar una sola plataforma de medición para capturar datos, analizar la geometría e identificar exactamente dónde hacía falta corregir.
Eso es especialmente importante en grandes generadores marinos, donde un pequeño problema geométrico puede traducirse más tarde en fallos mayores de montaje y rendimiento. Al ofrecer una forma más rápida y más fiable de inspeccionar tanto el rotor como el estator, el Radian Plus hizo que todo el trabajo fuera mucho más manejable.
Conclusión
Este caso muestra bien por qué los laser trackers son tan eficaces en inspecciones industriales de gran escala. Cuando la pieza es grande, las tolerancias siguen siendo exigentes y el método tradicional resulta demasiado pesado, el sistema de medición adecuado cambia por completo la forma de trabajar.
Para grandes generadores marinos, el API Radian Plus Laser Tracker ofrece una forma práctica de reducir la dificultad de la medición, aumentar la confianza en los resultados y respaldar mejores decisiones de montaje y mantenimiento.
Para obtener más información sobre la inspección 3D de grandes generadores marinos, contacte hoy mismo con un metrólogo de API.
