Por qué la precisión es tan importante en grandes equipos petroleros
Los grandes equipos petroleros dejan muy poco margen para el error. Cuando componentes críticos se salen de posición, aunque sea mínimamente, aparecen vibraciones, desgaste prematuro, funcionamiento inestable y paradas costosas. Por eso la medición deja de ser una simple comprobación de calidad y pasa a ser una parte clave para mantener la confiabilidad del sistema completo.
También es el punto en el que los métodos de inspección más tradicionales empiezan a quedarse cortos. En estructuras grandes y con geometrías complejas, las herramientas convencionales suelen ser más lentas, menos repetibles y más difíciles de confiar cuando las tolerancias son exigentes. Para fabricantes y equipos de mantenimiento, la conclusión es clara: cuanto más grande es el equipo, más importante resulta una medición 3D rápida y precisa.
Dónde encaja el API Radian Laser Tracker
El API Radian Laser Tracker está hecho precisamente para este tipo de trabajo. Permite capturar mediciones 3D de alta precisión en equipos de gran tamaño sin convertir la inspección en un cuello de botella.
En aplicaciones sobre equipos petroleros, puede utilizarse para verificar ubicaciones de elementos, revisar coaxialidad, evaluar planitud y respaldar análisis GD&T más amplios en grandes ensamblajes. Es la clase de herramienta que ayuda a un equipo a pasar de un “parece correcto” a una validación basada en datos medidos.

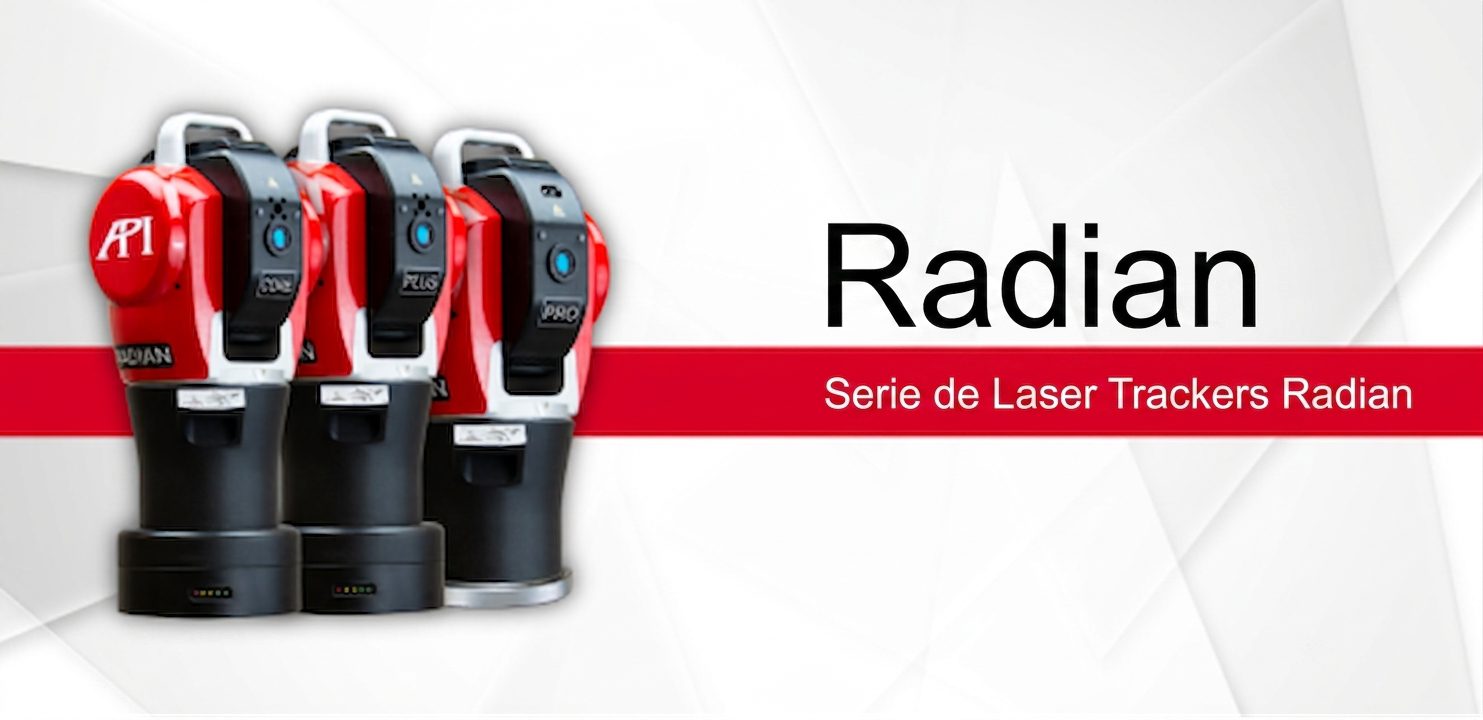

La serie Radian también aporta el rendimiento que exige este tipo de trabajo. Ofrece precisión a nivel de micras, alcances superiores a 160 metros y velocidades de captura de hasta 1000 puntos por segundo. El Radian Pro añade medición interferométrica IFM trazable, mientras que las versiones Plus y Core permiten operación totalmente inalámbrica para ganar flexibilidad en taller y en campo.
El reto de este proyecto

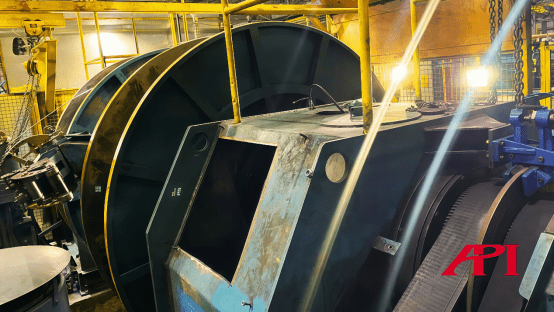

En este caso, una empresa petrolera sudamericana necesitaba recalibrar y nivelar componentes clave de sus instalaciones después de que el uso prolongado provocara desplazamientos en distintas partes del sistema. El equipo dependía de un motor accionado por poleas, por lo que la alineación era crítica. Si las poleas no permanecían paralelas o el eje del motor no estaba correctamente centrado, todo el sistema podía sufrir inestabilidad, vibración, desgaste acelerado y costos de mantenimiento innecesarios.
El objetivo de la medición era claro: verificar la geometría con la precisión suficiente para guiar la corrección, con una tolerancia exigida de 0,1 mm.
Cómo se realizó la medición

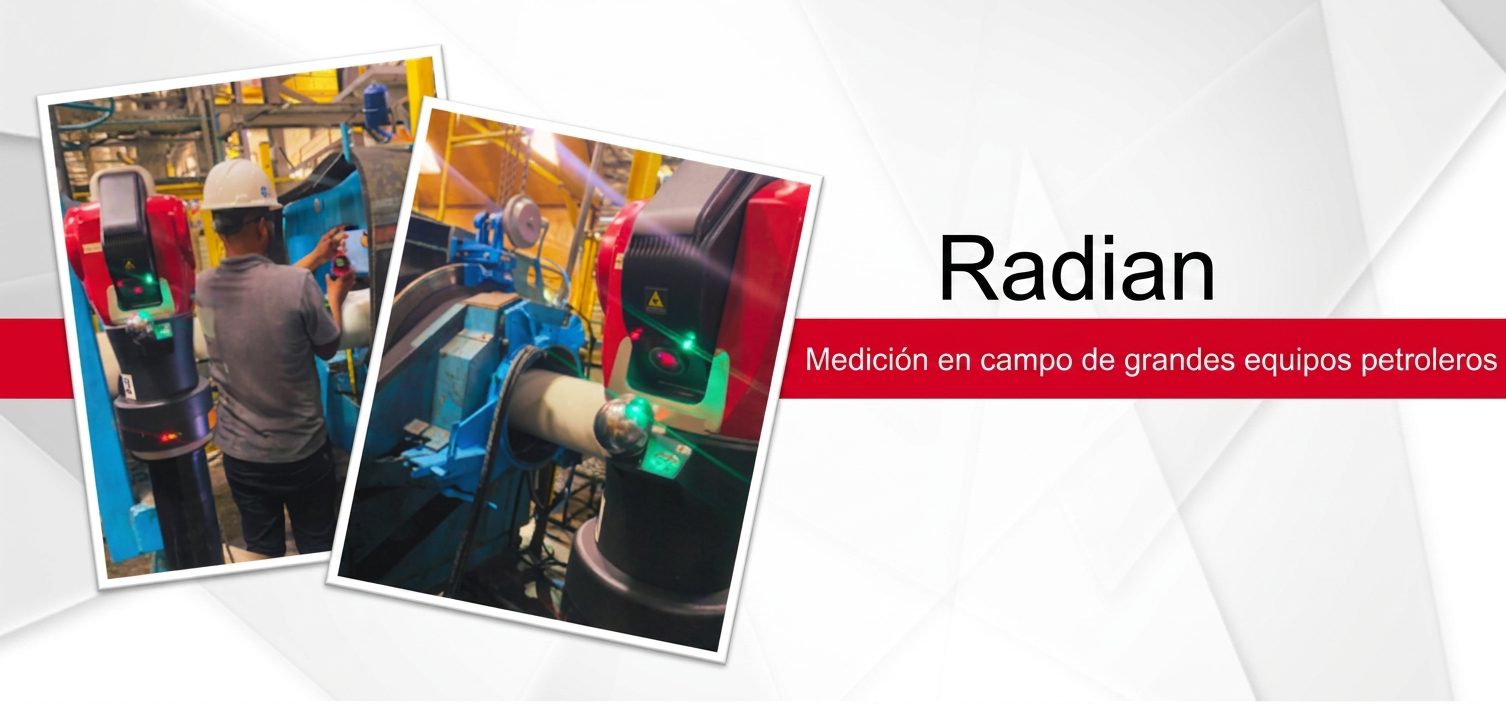

El ingeniero de medición colocó el Radian Laser Tracker alrededor del equipo y comenzó a capturar datos. El operario utilizó una esfera objetivo SMR de alta precisión con prisma integrado, lo que permitió al tracker bloquear el objetivo y seguirlo en tiempo real.
A medida que la esfera tocaba los puntos clave de inspección en el equipo, el tracker registraba coordenadas 3D en vivo y a alta velocidad, enviando los datos directamente al software de medición en un portátil. Eso le dio al equipo una forma rápida y ordenada de recopilar la información necesaria sin ralentizar el trabajo.
Cuando los datos se convierten en decisiones
Una vez dentro del software, el equipo podía trabajar con los datos como puntos y nubes de puntos, y después construir líneas, planos y otras entidades geométricas útiles para el análisis. A partir de ahí, podían evaluar distancia, perpendicularidad, paralelismo, planitud, redondez, centros de esfera y otras relaciones críticas. También podían comparar los resultados medidos con modelos CAD para ver exactamente dónde el equipo se desviaba del nominal.
Ahí es donde la medición 3D demuestra su verdadero valor. El tracker no se limita a reunir números. Ayuda a convertir esos números en decisiones, correcciones e informes que el equipo puede utilizar de inmediato.
Una ventaja práctica en campo
Una de las funciones más útiles del sistema Radian es su capacidad para respaldar ajustes en tiempo real. Durante la puesta a punto o la corrección, el operario puede colocar la esfera objetivo sobre un componente y ver cómo su posición se actualiza al instante. El software muestra tanto la dirección como la magnitud de la desviación, lo que facilita guiar la pieza hasta la posición correcta.
Ese tipo de retroalimentación en vivo es especialmente valioso en grandes equipos petroleros, donde mover un componente rara vez es algo rápido o sencillo. En lugar de depender de comprobaciones repetidas por prueba y error, el equipo puede ajustar con criterio mientras trabaja.

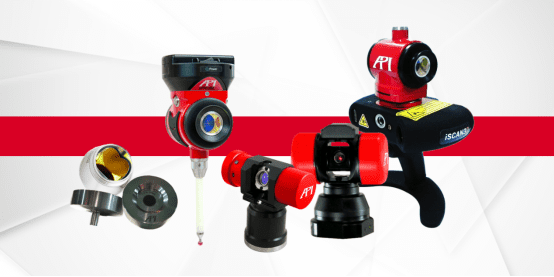

API también amplía la plataforma con accesorios para medición de puntos ocultos, medición en agujeros profundos, escaneo, medición de trayectorias y flujos de trabajo 6DoF. Eso permite que el sistema responda a más de un tipo de reto de inspección.
Conclusión
Este estudio de caso muestra bien por qué los Laser Trackers resultan tan eficaces en grandes equipos petroleros. Combinan velocidad, precisión y flexibilidad de una manera que vuelve mucho más manejables los problemas de medición a gran escala.
Para los equipos que trabajan en fabricación, inspección o mantenimiento de equipos petroleros, el API Radian Laser Tracker ofrece una ventaja directa: mejor visibilidad del estado real del equipo, alineación y verificación más rápidas, y mayor confianza en el rendimiento final del sistema.
Para obtener más información sobre la medición 3D en grandes equipos petroleros, contacte hoy mismo con un metrólogo de API.
